HH-LDE 污水流量計

淮安市恒輝儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：HH-LDE

更新時間：2021-04-23

瀏覽次數：2822

公司地址：江蘇省金湖縣工業園區

18915186356 許潔(女士) 銷售

點擊查看聯系電話在線詢價

產品簡介

一、污水流量計概述HH-LDE系列電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5S

公司簡介

江蘇恒輝儀表有限公司坐落于碧荷飄香、風景秀逸、人杰地靈的江蘇水鄉---金湖。

在國內電力、化工、煤炭、水泥和鋼鐵等行業中的多項工程提供成套服務，其產品有：各種型號的熱電偶，熱電阻，智能壓力變送器、智能數顯表、電磁流量計、旋進旋渦氣體流量計、渦街流量計和超聲波流量計等相關產品。

展開

產品說明

一、污水流量計概述
HH-LDE系列電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
二、污水流量計特點
全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要在線修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
具有自檢與自論斷功能。
小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)
內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。(選配)
紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)
三、污水流量計技術參數

公稱通徑(mm) (特殊規格可定制)	管道式四氟襯里：DN10～DN1200
	管道式橡膠襯里：DN40～DN1200
流動方向：	正，反，凈流量
量程比：	150：1
重復性誤差：	測量值的±0.1%
精度等級：	管道式：0.5級，1.0級
被測介質溫度：	普通橡膠襯里：－20～＋60℃
	高溫橡膠襯里：－20～＋90℃
	聚四氟乙稀襯里：－30～＋100℃
	高溫型四氟襯里：－20～＋180℃
額定工作壓力： (高壓可定制)	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速范圍：	0.1－15m/s
電導率范圍：	被測流體電導率≥5μs/cm
電流輸出：	負載電阻	0～10mA：0～1.5kΩ
		4～20mA：0～750 kΩ
數字頻率輸出：	輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電開路雙向輸出。外接電源≤35V導通時集電zui大電流為250mA
供電電源：	AC220V、DC24V或3.6V電池
要求直管段長度	上游≥5DN，下游≥2DN
連接方式：	流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：	mdIIBT4
防護等級：	IP65，特殊訂制zui高可達IP68
環境溫度：	－25～＋60℃
相對溫度：	5%～95%
消耗總功率：	小于20W

四、污水流量計儀表選型
1.選型代碼：

型號										說明
HHLDE —	□	□	-□	□	□	□	□	□	-□	說明
通徑										10-2200mm
組合		S								一體型
組合		L								分體型
電材料			M							不銹鋼
			T							Ti(鈦)
			D							Ta(鉭)
			H							哈氏合金
			P							Pt鉑
			N							Ni鎳
輸出方式				0						無輸出
				1						4-20mA/1-5KHz
				2						4-20mA
襯里材料					X					橡膠
					F					聚四氟乙烯
					P					聚乙烯
					J					聚氨酯橡膠
就地顯示						0				無就地顯示
就地顯示						1				就地顯示
通訊方式							0			無通訊
							1			RS485
							2			RS232
							3			Mobdus
							4			Hart
接地								0		無接地環
								1		有接地環
								2		有接地電
上限流量									(n)	上限流量(量程)m³/h

污水流量計口徑及流量的選擇

公稱通徑(mm)	可測量流量范圍(m3/h)	有效測量流量范圍(m3/h)	公稱通徑(mm)	可測量流量范圍(m3/h)	有效測量流量范圍(m3/h)
10	0.0142～3.3912	0.0848～2.826	300	12.717～3052	76.302～2543
15	0.0318～7.6302	0.1908～6.3585	350	17.31～4154	103.86～3461
20	0.0566～13.5648	0.3392～11.304	400	22.61～5425	135.65～4521
25	0.0883～21.195	0.5298～17.6625	450	28.62～6867	171.68～5722
32	0.1447～34.7258	0.8682～29.9382	500	35.33～8478	211.95～7065
40	0.2261～54.2592	1.3565～45.216	600	50.87～12208	305.2～10173
50	0.3533～84.78	2.1195～70.65	700	69.24～16616	415.4～13847
65	0.5970～143.28	3.5819～119.39	800	90.44～21703	542.6～18086
80	0.9044～217.03	5.4259～180.86	900	114.46～27468	686.7～22890
100	1.413 ～339.12	8.478～282.6	1000	141.3～33912	847.8～28260
125	2.2079～529.87	13.2468～441.56	1200	203.5～48833	1221～40694
150	3.1793～763	19.0755～635.85	1400	277～66467	1662～55389
200	5.652～1356	33.912～1130.4	1600	361.8～86814	2171～72345
250	8.8313～2119	52.9875～1766	1800	457.9～109874	2747～91562

現場管道安裝實圖

如何在管道上安裝：
應安裝在水平管道較低處和垂直向上處，避免安裝在管道的zui高點和垂直向下處；

應安裝在管道上上升處；電磁流量計

在開口排放管道安裝，應安裝在管道的較低處；

若管道落差超過5m時，在傳感器的下游安裝排氣閥；電磁流量計

應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；電磁流量計

傳感器不能安裝在泵的進出口處，應安裝在泵的出口處；電磁流量計

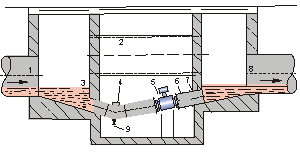

在測量井內安裝流量計的方式電磁流量計

1、入口	2、溢流管	3、入口柵	4、清洗孔
5、流量計	6、短管	7、出口	8、排放閥

如何正確選擇安裝節點：

　　正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。

選擇安裝位置時需特別注意：

·非測量電的軸線必須近似于水平方向；電磁流量計

·測量管道內必須完全充滿液體；電磁流量計

·流量計前方少要有5＊ D(D為流量計內徑)長度的直管段，后方少要有3＊ D(D為流量計內徑)長度的直管段；
· 流體的流動方向和流量計的箭頭方向一致；
·管道內要有真空會損壞流量計的內襯，需特別注意；
·在流量計附近應無強電磁場；
·在流量計附近應有充裕的空間，以便安裝和維護；
·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；
