價格：電議
所在地：廣東 深圳市
型號：PACE6000
更新時間：2018-02-23
瀏覽次數：2030
公司地址：深圳市福田區華強北路賽格廣場21樓2105B
王小姐(女士) 銷售代表

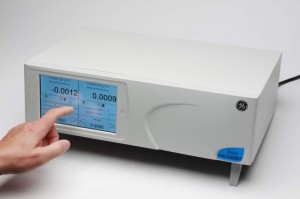

PACE6000模塊化壓力控制器/指示儀
新一代模塊化、Druck壓力控制器和指示儀，其設計針對自動化測試系統和試驗臺應用
特點:
•Utilises GE新的一系列獨特壓電電阻＆諧振式壓力傳感器技術
•壓力范圍可高達210 bar (3000 psi/21 MPa) 表壓和壓
•提高了精度0.005% Rdg + 0.005% FS
•提高了長期穩定性0.01% Rdg每年
•控制穩定性0.001% FS
•氣壓參考選項
•負向校驗作為標準配置
•RS232和IEEE標準連接
•模擬的O/P和電壓自由觸點選項
•高分辨率觸摸屏操作
•易于使用直觀的圖標驅動菜單組織
•通過模塊化設計真正減少了停機和外檢耽誤的時間
•開關試驗、泄漏試驗和測試程序的選擇
•設計兼顧ATE系統和臺式使用
•適用于Intecal和第三方的軟件
•提供各種服務支持選項
產品規格
| 壓力測量 | |
| 標準壓力范圍 | 350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172 and 210 bar gauge
5, 10 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi 35, 70, 100, 200, 350, 700 kPa, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa 所有的表壓量程均已包括負向校驗為標準配置。壓量程通過增加大氣參考選件的疊加來實現。 |
| 超量程指示 | 10%以上 mbar/bar滿量程壓力范圍 |
| 壓力介質 | 干燥，無油的非腐蝕性的氣體，氣源壓力應該比zui大輸出壓力高10%
推薦使用干燥的空氣或氮?dú)?/p> |
| 對于低于350 mbar的低壓范圍，請咨詢您的銷售代表 | |
| 顯示 | |
| 面板 | 7“（17.5厘米）寬的VGA分辨率TFT彩色顯示屏和一體化觸摸屏 |
| Comms更新率 | 每秒8次 |
| 顯示更新率 | 每秒2次 |
| 讀數 | ± 9999999 |
| 壓力單位 | Pa, hPa, kPa, MPa, kgf/cm2, kg/m2, mmHg(0°C), cmHg(0°C), mHg(0°C), inHg(0°C), mmH2O(4°C), cmH2O(4°C), mH2O(4°C), inH2O(4°C), inH2O(20°C), inH2O(60°F), ftH2O(4°C), ftH2O(20°C), ftH2O(60°F), psi, lb/ft2, torr, atm, mbar, bar, User Defi ned 1, User Defi ned 2, User Defi ned 3, User Defi ned 4 |
| 性能 | |
| 壓力表模式 | 0.005% Rdg + 0.005% FS包括非線性，遲滯，重復性測量壓力和溫度的影響，并假定穩態溫度和定期歸零。 |
| 負表壓精度 | 與所選壓力量程的正壓部分的zui大允許誤差一致 |
| 模式精度 | 精度+氣壓計模式參考精度 |
| 精度氣壓參考 | 可選的氣壓參考0.05 mbar or 0.000725 psi. 包括：非線性，遲滯，重復性和溫度效應關系15°C (59°F) 和45°C (113°F). |
| 控制器的穩定性 | 0.001% FS |
| 長期穩定性 | To 0.01% 讀數 每年. 2 bar to 210 bar. 0.02% Rdg, 1bar & 0.03% Rdg, 350 mbar – 700 mbar |
| 氣體消耗 | 所有的供氣都用于系統壓力控制，在測量模式下或關機時沒有氣體消耗 |
| 電氣 | |
| 電源 | 90 V AC to 130 V AC @ 47 to 63 Hz & 180 V AC to 260 V AC @ 47 to 63 Hz. |
| 通訊 | |
| 通訊 | RS232, IEEE-488, SCPI, DPI515, DPI510 和 DPI500模擬。以及將來的可擴展性 |
| 環境 | |
| 溫度 | 操作 10°C to 50°C (50°F to 122°F) |
| 校準 15°C to 45°C (59°F tot 113°F) | |
| 存儲 -20°C to 70°C (-4°F to 158°F) | |
| 密封等級 | IP20 |
| 相對濕度 | 5% RH to 95% RH 無冷凝 |
| 振動 | Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2. |
| 震動 | 機械震動符合EN61010. |
| 電磁兼容 | LVD EN61010, EMC EN61326, PED, ROHS & WEEE – CE 標志 |
| 物理特性 | |
| 重量 | 12.5 kg or 27.5 lbs 單控制模塊17.5 kg or 38.5 lbs 雙控制模塊 |
| 尺寸 | 440 mm x 3U x 320 mm (17.3 in x 3U x 12.6 in) |
| 附件： | |
| 氣路接口 | G ? 內螺紋
可 選: G ? 外螺紋轉 ? NPT 內螺紋接頭*, G ? 外螺紋轉 7/16 – 20 UNF內螺紋接頭 G ? 外螺紋轉 ¼ NPT 內螺紋接頭* G ? 外螺紋轉 AN4 37 Deg 外螺紋接頭, G ? 外螺紋轉 G 內螺紋接頭. G ? 外螺紋轉 AN6 37 Deg外螺紋接頭 G? 外螺紋轉 ¼ I.D. 軟管接頭. IO-ADAPTOR-KIT-contains上述每個適配器 *Required by US customers (5 for each control module) Differential connection kit Low Pressure Snubber reference port Diffuser gas exhaust Rack mount kit PACE6000 Negative gauge generator Vacuum system assembly |
