產品簡介

法蘭式硬密封氣動蝶閥D643H概述硬密封氣動蝶閥體采用一個U型不銹鋼密封圈，該的彈性密封圈與經過拋光的蝶板三維偏心接觸。解

公司簡介

　　永嘉縣雙德閥門有限公司是一家集閥門研發，生產，銷售，售后為一體的綜合性高新技術企業。坐落于“中國泵閥之鄉”---永嘉縣甌北鎮。

?? 永嘉縣雙德閥門有限公司以溫州銷售中心向全國各地輻射，并計劃拓展到東南亞和美國日本等國際市場，以此編織一張富有挑戰性的全球營銷網絡。公司秉承“立足溫州”“服務全球”，以中國泵閥之鄉---甌北為立足點，以高科技為依托，以科技成果快速產業化為己任，不斷開發科技含量高的泵閥類系列產品，以滿足國內外客戶的需求。在未來的時間里公司將抓住機遇，在產品系列化、產業多元化、經營規模化、國際化的基礎上，使公司的品牌真正成為國內、國際上的知名品牌。

?? 永嘉縣雙德閥門有限公司主要研發生產：閘閥系列，截止閥系列，真空閥系列，刀形閘閥系列，球閥系列，蝶閥系列，止回閥系列，旋塞閥系列，減壓閥系列，水力控制閥系列，針型閥系列以及非標閥門等產品，分為軟密封和硬密封兩大類。閥門的主體材料有WCB、WC1、WC6、WC9、CF8、CF8M、CF3、CF3M、、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等；公稱通徑從DN10～3000及1/2"～40"；工作壓力從0.6～42.0MPa及150Lb～2500Lb；工作溫度-196℃～700℃。產品廣泛應用于電站、鍋爐、石油、化工、城建、醫藥、化肥、冶金、采礦等行業，部分產品已代替進口，應用于國家重點工程項目的關鍵設備上。

?? 永嘉縣雙德閥門有限公司從奉行“科技為本，質量取勝”的宗旨，始終秉承“認真、誠信、創新、效果”的經營理念，以優質的服務，上乘的產品，打造一流的品牌，使你買得放心，用得滿意。我們竭誠歡迎國內外廣大客戶前來洽談交流產品技術及質量，開展卓有成效的合作。

??????????????????????????????????????????????????????????????????????????這一路走來......??

????????????????????????????????????????????????????????????????????????? 總有些關懷值得感激！

展開

產品說明

法蘭式硬密封氣動蝶閥D643H

概述硬密封氣動蝶閥體采用一個“U”型不銹鋼密封圈，該的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。

特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。硬密封氣動蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體

硬密封氣動蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	zui大回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

氣動執行器主要部件材料

零件名稱	缸體	端蓋	活塞	軸	O型圈	指示軸	螺栓
QW系列AT系列	鋁合金型材（硬質陽氧化）	壓鑄鋁合金（環氧樹脂噴涂）	壓鑄鋁	鋼（鍍鎳磷合金）	NBR	ABC	SUS304
AW系列	鑄鋼（硬質陽氧化）		壓鑄鋁	鋼（鍍鎳磷合金）	NBR	ABC	SUS304

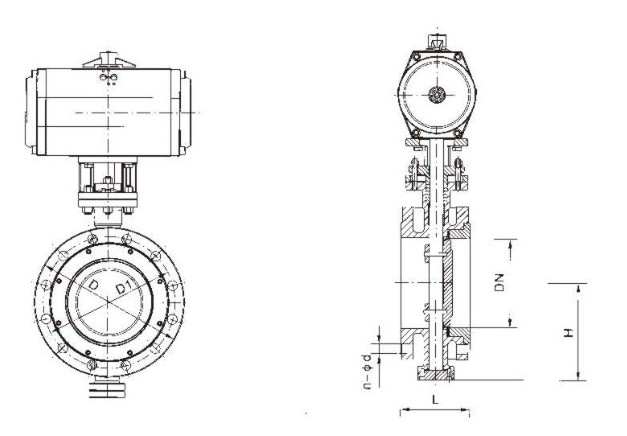

主要外型連接尺寸D643H-16

公稱通徑DN(mm)	外型尺寸(mm )
公稱通徑DN(mm)	L	H	D (1.6)	D1(1.6)	n-φd(1.6)
50	108	277	165	125	4-14
65	112	287	185	145	4-14
80	114	365	200	160	4-18
100	127	420	220	180	8-18
125	140	436	250	210	8-18
150	140	466	285	240	8-18
200	152	593	340	295	12-22
250	165	682	405	350	12-26
300	178	725	460	410	12-26
350	190	832	520	470	16-26
400	216	862	580	525	16-30
450	222	945	640	585	20-30
