產品簡介

Q11F-16P-DN40,Q11F-16P-DN50,Q11F-16P-DN65,Q11F-16C-DN15,中低壓球閥,中低壓球閥價格,供應中低壓球閥, 中低壓球閥生產廠家1.

公司簡介

無錫穆格流體控制科技有限公司：位于工業發達、交通便利、風景優美的江南水鄉-----無錫，是專業研發、生產高中低壓泵、閥類、馬達、液壓閥、液壓泵及液壓系統的生產型企業。
穆格公司宗旨：在保證產品優良品質的前提下，始終如一地堅持將zui大的實惠讓給客戶！穆格公司承諾：1、品質量優良，符合并優于國家質量標準 2、以極具競爭力的價格參與全國性競爭，zui大限度地降低您的采購成本 3、承接各類非標產品！

展開

產品說明

Q11F-16P-DN40,Q11F-16P-DN50,Q11F-16P-DN65,Q11F-16C-DN15,中低壓球閥,中低壓球閥價格,供應中低壓球閥, 中低壓球閥生產廠家

1.概述
Q11F型、Q41F型球閥是控制管路介質的流通和截止。本系列球閥具有流阻損失小、啟閉快、結構緊湊、密封性能好等特點。
2.型號說明

①名稱代號：球閥
②連接形式：1－螺紋連接
③閘板結構：1－單閘板
④密封材料：聚四氟乙烯
⑤壓力等級：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥閥體材料：未注－鑄鐵、P－不銹鋼、C－鑄鋼、 T－黃銅
⑦公稱通徑：15～65mm

①名稱代號：球閥
②連接形式：4－螺紋連接
③閘板結構：1－單閘板
④密封材料：聚四氟乙烯
⑤壓力等級：16－1.6MPa，25－2.5MPa，40－4.0MPa
⑥閥體材料：未注－鑄鐵、P－不銹鋼、C－鑄鋼、 T－黃銅
⑦公稱通徑：15～200mm

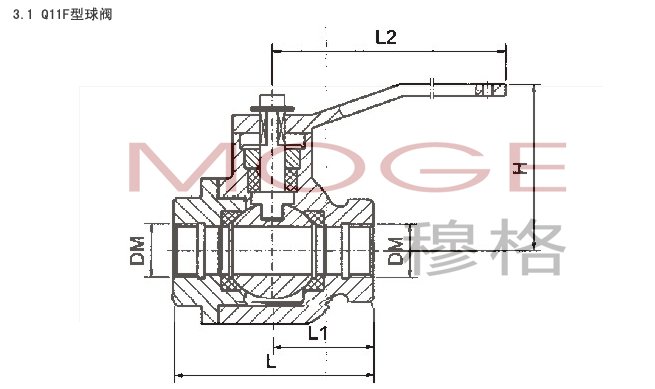

3.外形尺寸

型號（Model）	DN （mm）	基本尺寸
型號（Model）	DN （mm）	DM	L	L1	L2	H	d
Q11F-16※DN15	15	G1/2	90	46	140	76	15
Q11F-16※DN20	20	G3/4	100	50	160	81	20
Q11F-16※DN25	25	G1	115	58	180	92	25
Q11F-16※DN32	32	G11/4	130	66	200	112	32
Q11F-16※DN40	40	G11/2	150	77	250	121	40
Q11F-16※DN50	50	G2	170	86	300	137	50
Q11F-16※DN65	65	G21/2	200	102	300	147	60

型號（Model）	DN （mm）
型號（Model）	DN （mm）	L0	L	L1	L2	H	D	D1	D2	n-d
Q41F-16※DN15	15	100	130	57	14	103	95	65	45	4-14
Q41F-16※DN20	20	160	140	62	14	112	105	75	55	4-14
Q41F-16※DN25	25	160	150	65	14	123	115	85	65	4-14
Q41F-16※DN32	32	200	165	71	16	150	135	100	78	4-18
Q41F-16※DN40	40	250	180	71	16	156	145	110	85	4-18
Q41F-16※DN50	50	300	200	85	18	172	160	125	100	4-18
Q41F-16※DN65	65	350	220	100	18	197	180	145	120	4-18
Q41F-16※DN80	80	450	250	114	20	222	193	160	135	8-18
Q41F-16※DN100	100	600	280	130	22	286	215	180	155	8-18
Q41F-16※DN125	125	600	320	150	22	286	245	210	180	8-18
Q41F-16※DN150	150	800	360	160	24	297	280	240	210	8-23
Q41F-16※DN200	200	800	457	198	30	325	335	295	265	12-23
