一、西安無負壓管網供水設備的概述

西安無負壓管網供水設備的水是人類生命之源。隨著我國城市化進程的加速，城市規模的膨脹，居民小區不斷增加，高樓大廈鱗次櫛比，致使本來不堪

很多城市在用水的高峰期樓房高層屢屢出現缺水的現象。目前解決該矛盾的辦法之一是：建水池或設水箱，通過水泵二次加壓

如下顯而易見的缺點： （一）工程投資大

建水池、設水箱，占地面積大，施工周期長，工程總投資大。

（二）存在二次污染

原本純凈的自來水全部放入水池（或水箱）中，水池、水箱不是全封閉結構，各種空氣中的粉塵、細菌及小動物易進入水池、 后患。并且自來水在水池、水箱中存留較長的時間，易變質變味；雖然自來水中含有一定數量的余氯用于消毒，但是不能滿足水 加壓后供給用戶飲用，嚴重影響人體健康。

（三）浪費能源

將自來水完全放入水池或水箱，原有壓力全部變?yōu)榱悖購牧汩_始重新加壓給水，原有能量白白浪費，這種給水方式能耗大，設

（四）運行不經濟

加壓設備選型大，運行中消耗電能較多，使用不經濟。

（五）安裝麻煩

修建水池、設置水箱，工程量大，工序較多，工藝也復雜，一旦出現滲漏現象難以修復，后期維護也困難。

（六）物業管理麻煩。

大型蓄水池清洗時費時費力，且清洗時用水受到影響，管理麻煩。

我公司研制開發了DWZG系列全自動無負壓管網直聯式供水設備，克服了水池、水箱的諸多缺點，成功的解決了高層居民用水難之處：

1、不用建水池或設水箱，與自來水管網直接連接，可以充分利用自來水管網原有壓力，差多少補多少，自來水壓力能滿足負荷要

系統大部分時間在低頻率下運行，耗電較少，因此節能效果顯著，可達到50％以上。

2、自來水經設備加壓后直接供給用戶，全程密封運行，水源不易受污染，供水質量好，是環保型供水設備，采用微機變頻軟啟動恒 水壓質量好。

3、施工周期短，占地面積小，安裝方便，工程總投資可減少60％以上，使用該設備水質沒有二次污染，不需要凈化設備，進一步節 了自來水自身的壓力，能耗小，節省日常的用電開支。因為沒有水池和水箱，同時又節省了定期清洗消毒的費用。

4、運行成本低。由于加壓泵選型較小，而且采用多泵制，在用水低峰期，一臺泵足以滿足用水需求。用水高峰期時，才會啟動其它水 能耗非常低。

5、物業管理方便、簡單，該供水設備為數字控制全自動運行。停電停水自動停機，來電來水自動開機。

6、設備自動化程度高，具有過流、過熱、缺相、缺水等多種保護功能，使用壽命長。且有一條公共供水管路與用戶管網直接相通，在 止工作，但建筑低層用戶依舊可維持供水。

二、西安無負壓管網供水設備的應用范圍 適用于任何自來水壓力不足地區的加壓供水。

1、工礦企業的生產、生活用水及各種補水系統；

2、新建住宅小區或?qū)懽謽巧钣盟?

3、已建好的水池，可以采用無負壓供水設備與水池共用的供水方式，進一步節能；

4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐；

5、各種循環系統，自來水廠的中間加壓泵站。

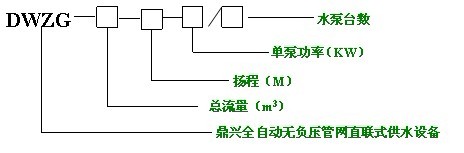

三、西安無負壓管網供水設備的設備型號編制說明

四、西安無負壓管網供水設備的主要性能與特點

1、采用高性能變頻器，配用的數字微機控制技術，自動化程度高，可實現恒壓變量，多恒壓變量，變壓變量多種控制方式。系統 可靠，故障率低。

2、微機控制多臺泵，可靠地實現軟啟動，無沖擊電流，機械磨損小，可延長設備使用壽命。

3、根據用水量變化，可完成泵組的循環變頻，按照先開先停的原則運行，均衡各泵的工作量，從而延長水泵壽命。

4、設備效率高，節能效果顯著，設備能自動檢測，自動調節用戶管網水量、水壓，使水泵始終運行在區，比氣壓罐式供水節電 行水泵節電58.2％。

5、實現微分控制時，對多路泵進行軟啟動調速運行，必要時切換為工頻運行，具備手動操作功能，當變頻器、控制器故障時，將轉換 位置，人工操作面板上各泵的啟停按紐，實現連續供水。

6、數字設定工作水壓，并用數碼顯示實際工作壓力，使實際工作壓力與設定壓力一致。

7、自來水壓超低報警停機，水壓恢復后自動開機運行，管網高水壓報警，LED頻率指示，變頻器異常指示，電機故障工況指示。

8、保護功能：欠壓保護、過載保護、缺相保護、失速保護、電機接地保護。

9、根據用戶需要可靈活改變工作方式：1一臺泵變頻工作，其他泵工頻工作；2夜間小流量泵定時停機；3多臺泵循環變頻工作。

五、西安無負壓管網供水設備的設備的組成及工作原理

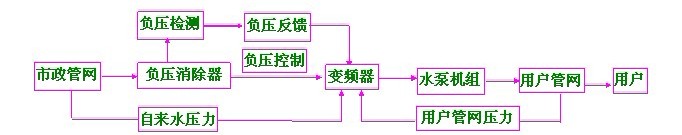

該設備采用微機控制變頻調速實現恒壓供水，其中的負壓補償系統克服了對管網的不良影響。流程圖如下：

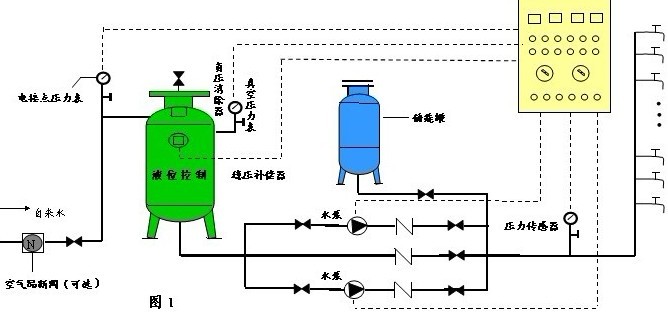

全自動無負壓管網直聯式供水設備系統如圖1所示，系統設定某一壓力值。

如果市政管網壓力高于設定壓力值時，壓力變送器將該信號送到變頻控制柜，使水泵機組處于休眠狀態。自來水則可通過連通管路 管網實施供水。當市政管網壓力下降或用戶管網用水量增加時，壓力傳感器將用戶管網壓力低于設定值的信號反饋給變頻控制柜中

西安無負壓管網供水設備的并通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恒壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器 變頻或工頻運行，以達到恒壓變量供水的要求。 當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恒壓 衡破壞，負壓消除器使穩壓補償器與外界相通，并通過穩壓補償器中的檢測裝置，采集穩壓補償器內的真空度及水位信號反饋給微

控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。

當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。

控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自 常供水。

六、西安無負壓管網供水設備的技術參數

1、西安無負壓管網供水設備的電源：3相五線制，380V（±10％），50HZ（±5％）；

2、西安無負壓管網供水設備的供水范圍：0～10000m3/h；

3、西安無負壓管網供水設備的壓力范圍：0～2.5MPa；

4、西安無負壓管網供水設備的壓力調節精度：≤0.01MPa；

5、西安無負壓管網供水設備的控制功率：≤550KW；

6、西安無負壓管網供水設備的穩流補償量：0.5m3～100m3；

七、西安無負壓管網供水設備的環境要求

1、環境溫度：-1℃～50℃，相對濕度≤90％，無水珠凝露；

2、海拔高度1000米以下，無易燃，腐蝕性氣體，無油霧，無帶電塵埃；

3、無強烈震動源（zui大振動速度≤0.6G）；

4、安裝場所設有排水設施，地面無積水；

5、控制柜外殼及接地端子切實接地，接地電阻≤4Ω

八、DWZG型全自動無負壓管網直聯式供水設備選型號參數表

選型參數表請聯系鼎興自控

九、西安無負壓管網供水設備的選型說明：

DWZG型全自動無負壓管網直聯式供水設備是根據自來水進水量（取決于自來水管徑、壓力等條件），顧客用水高峰實際用水量，建筑物高度等數據來確定的，我公司提供選型參數表遵循以下原則： 1、表中的流量均按m3/h設計，設計型號為常用型號，還可以根據顧客具體情況另行設計；

2、設備的流量不包括備用泵流量，表中的水泵臺數均無備用泵；

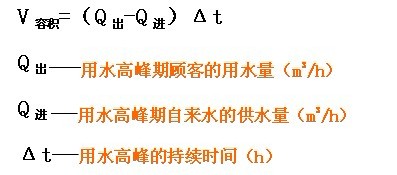

3、表中所推薦的穩壓補償器的規格是根據一般情況估算的，如果進水量不能滿足用水高峰的要求，需要重新計算穩壓補償?shù)娜莘e，公式如下：

十、西安無負壓管網供水設備的設備調試注意事項：

1、管道對接設備前一定要沖洗，調試前一定要備足水源，檢查液位計是否安裝好。泵千萬不能空載調試，否則會損壞其中部件。

2、先把電控柜內主開關合閘，再將控制電源的單開關合上后，才能進行設備的手動和自動操作。設備處于運行狀態，嚴禁操作“自動/手動”轉換開關。

3、采用自耦降壓啟動的設備，嚴禁頻繁啟動、制動，否則有可能造成設備損壞。變頻器和控制柜殼均要可靠接地。

4、不要帶電檢修與維護大功率變頻器，在切斷控制柜電源后，至少等5分鐘，待中間電路電容放電完畢再行操作。操作者必須專業人員。要定期清理電控柜中的灰塵，保持電控柜清潔。不定期檢查電控柜中的接線螺絲，確保接線可靠。

5、如果出現故障報警不能自動時，應急用水可采用手動。期間通知廠家派維修人員到現場處理，沒有接受過專業培訓人員請勿自行維修，否則可能出現嚴重后果。

十一、西安無負壓管網供水設備的訂貨須知：

1、顧客可根據我公司提供的選型樣本自行選擇設備型號，本產品成套供應。

2、如需要我公司代選設備型號，請?zhí)峁┰敿毜墓こ虆?shù)，并將數據填寫在顧客工程參數表中（見附表）至我公司?？諝飧魯嗥鳛榭蛇x件，請顧

客在訂貨時說明。
