西安專業的生產物位控制顯示儀，水位控制儀廠家，無線水位控制儀，水位控制儀點顯示，連續顯示水位控制儀，水位顯示控制儀批發-
一） 水位控制儀的產品概述
DXYK-3系列液位顯示控制儀，由顯控儀表和傳感器兩部分組成。被測介質為水、油、酸、堿、工業污水等導電及非導電液體。它廣泛應用于石油、化工、電站、冶金、輕工、制藥、造紙、食品及自來水廠和污水處理等領域的自動控制系統中，主要對多種敞口和密閉容器及地下水池、水槽內介質進行測量和遠程控制，并可在中央控制室或儀表控制臺上進行監控、顯示、報警。
（二）型號編制

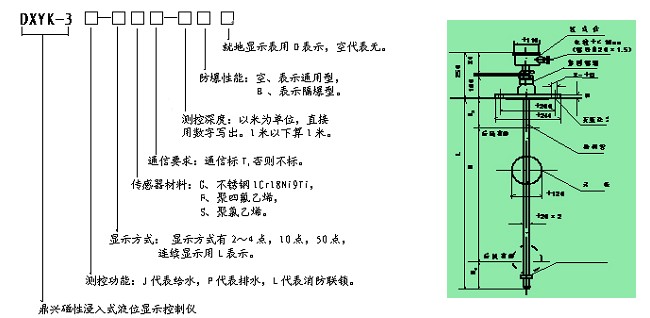

例如：DXYK-3J-4G-2D型號的含義:該液位控制儀是磁性浸入式供水型，有4個檢測點，傳感器材質為不銹鋼， 測控深度為2米，帶就地顯示表。
（三）水位顯示控制儀技術特性
1、一次傳感器
由浮球、檢測管、法蘭及接線盒等組成（見圖1）
（1）測量范圍：S型≤4M，G型、F型：≤12M。
（2）H1、H2均不能小于100mm。
（3）工作溫度：G型、F型：-40℃～120℃, S型：-5℃～45℃，大于上述溫度，需要定做。
（4）工作壓力：G型:0.6 MPa, F型：0.25MPa, S型常壓，大于上述值時，可以定做。
（5）被測介質密度：>0.7g/cm3。
（6）被測介質粘度：<1.25st（≤50×10-3Pa.S）。
（7）檢測管一般用Φ20的不銹鋼（1Cr18Ni9Ti）或防腐場合用聚四氟乙烯（或F46）制造。
（8）浮球為Φ120不銹鋼（1Cr18Ni9Ti）球制作，用于防腐場合采用聚四氟乙烯（或F46） 保護層。塑料浮球直徑為Φ140，浮筒為Φ100。
2、二次顯示表
根據現場的控制精度及液位控制范圍，可選擇控制點數量不同的各種儀表，要求顯示控制的，選用連續顯示的液位控制表，在無特殊要求情況下，儀表精度可達0.5級。各種形式的顯控表可給出上、下限報警信號，正常液位顯示及對外輸出的繼電器控制信號（一對常開、常閉觸點）。顯示表有豎式與橫式兩種，圖2、圖3是顯示表的面板型式。
(1)顯示方式
① DXYK-3-2～4、DXYK-3-10、DXYK-3-50型，LED點陣顯示。
② DXYK-3-L為數字連續顯示或數字連續顯示加光柱同步顯示。
(2)液位顯控儀的上、下限設定DXYK-3-2～4三個型號儀表，通過調節傳感器控制點的高度來實現。DXYK-3-10型表，通過調節顯控儀面板上的上、下限液位設定開關來實現。DXYK-3-50 型，通過調節面板上的滑線鍵來完成。DXYK-3-L型，通過調節面板上的觸摸鍵來達到。
(3)環境溫度與濕度：環境溫度：0～50℃相對濕度：≤85％。
(4)上、下限輸出觸點容量：AC220V，3A無感負載，觸點容量大者，可用中間繼電器。
(5)工作電源：AC220V±10%、50HZ，報警方式：聲光報警。
(6)二次儀表外形尺寸：80×160×180，傳感器內螺紋接口M20×1.5。儀表重量：3Kg。
3、就地顯示表DXYK-3-D
（1）顯示方式：同DXYK-3-10顯控表一樣。工作電源：12VDC，由DXYK-3-10顯控表提供。
（2）環境溫度與濕度：溫度：-10～45℃。相對濕度：<95％。
（四）水位顯示控制儀工作原理
1、 DXYK-3系列液位顯示控制儀的傳感器垂直安裝于被測液體中，在液體浮力的作用下，內部帶有磁鋼的浮球，隨液位變化而產生位移。磁鋼的磁場作用于傳感器檢測管內的濕（干）簧管，使其觸點吸合或斷開，形成傳感器輸出阻值的變化。通過顯示表將阻值的變化轉換成相對應的LED發光二管亮熄，從而模擬出被測液位的高低變化，當液位在兩濕（干）簧管之間時不吸合，顯示表保持上一位置，直到下一濕（干）簧管動作，保證其不出現暗區。
2、 液位報警點是預先設定的，當液位達到預定的設定點時，顯示表內繼電器動作，通過繼電器觸點的通斷，給出相應上、下限報警信號及輸出控制信號，以實現液位顯示和控制的自動化。
（五）水位顯示控制儀安裝與接線
1、傳感器安裝

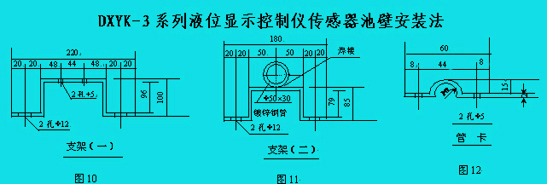

（1）傳感器的安裝可采用旁通管安裝法、池壁安裝法及容器頂部安裝法（見圖4）。傳感器安裝在容器上時，其下部應牢固固定于容器底部。（池壁安裝法詳見圖10-14及表一）
（2）傳感器的檢測管與安裝法蘭間用YS250-F6×6盤根填滿后，再用壓緊螺帽緊固。
（3）安裝時必須將浮球固定磁鋼的一端朝下,否則產生測量誤差，裝前可用鐵釘等鐵磁物質測試判斷 。
2、顯示表安裝

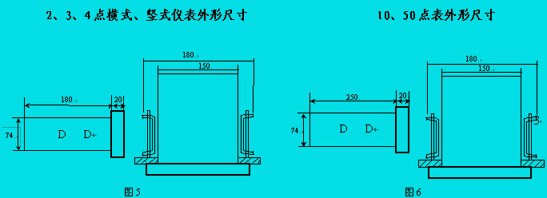

顯示表嵌入面板安裝在儀表盤上，開口尺寸為76+1×152+1 （見圖5～9）。
3、儀表接線

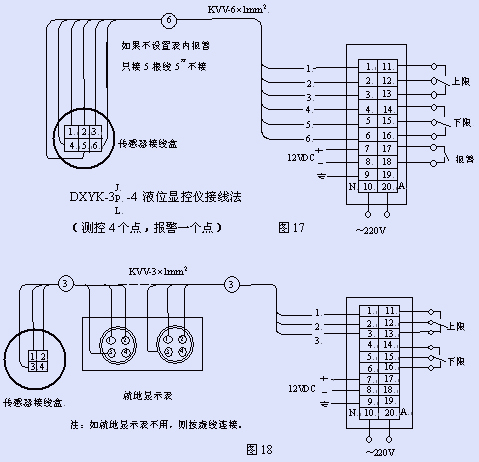

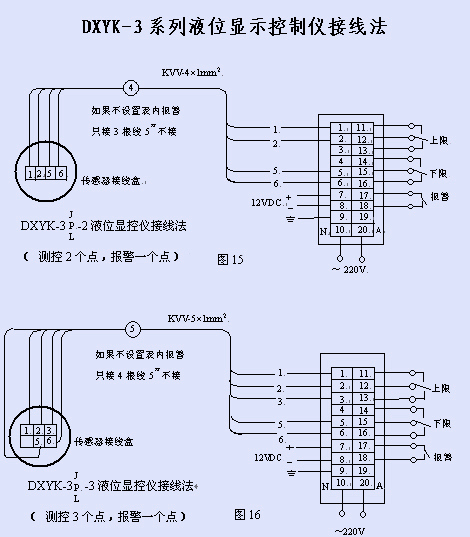

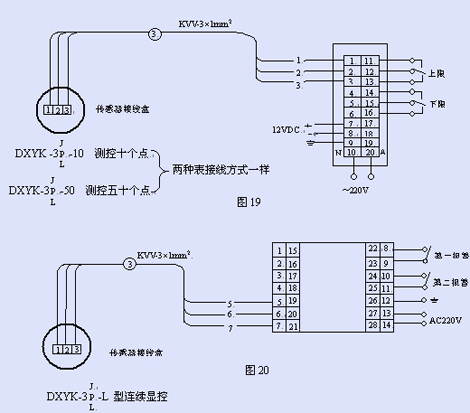

（1）傳感器與顯示表之間連線，不能同交流強電線同路敷設，以防止交流電產生電磁干擾信號，影響儀表指示甚至損壞儀表， 采用KVV- n×1mm2導線橋架或鐵管內敷設、具體接線（見圖15-20）。
（2）水泵自動控制接線方法見附圖。

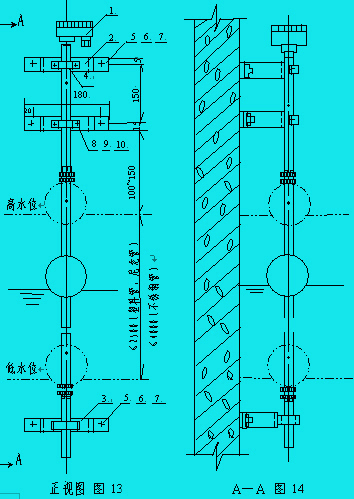

附：1、本圖適用于鋼筋混凝土水池、鋼制水箱及不銹鋼水箱，其固定件用不銹鋼材質。
2、鋼制、不銹鋼制水箱支架,焊在水箱壁上或箱內鋼梁上。
3、水位傳感器檢測管為塑料或尼龍材質時，而水位控制幅度小于1.5米（不銹鋼管小于2.5米）時，支架（二）可取消。
4、支架固定位置，應保證浮球在每個控制點運行無阻。
5、必須保證檢測管安裝垂直度，鋼制支架等零件涂底漆二度，面漆三度。
設備材料
| 序號 | 名 稱 | 型號及規格 | 單位 | 數量 |
| 1 | 水位傳感器 | DGYK | 套 | 1 |
| 2 | 支架（一） | -30×3扁鋼L=420 | 個 | 2 |
| 3 | 支架（二） | -30×3扁鋼L=346 | 個 | 1 |
| 4 | 管 卡 | -20×2扁鋼L=80 | 個 | 2 |
| 5 | 膨脹螺柱 | M10×100鍍鋅 | 個 | 6 |
| 6 | 六角螺母 | M10 | 個 | 6 |
| 7 | 墊 片 | X10鍍鋅 | 個 | 6 |
| 8 | 六角螺栓 | M4×20鍍鋅 | 個 | 4 |
| 9 | 六角螺母 | M4鍍鋅 | 個 | 4 |
| 10 | 墊 片 | X4鍍鋅 | 個 | 8 |
（六）水位顯示控制儀調試與維護
儀表在安裝前，先應將傳感器和顯控儀表進行測試，具體操作如下：
1、測量傳感器引出線端子之間的通斷情況。
①DXYK-3 -2～4型，當浮球自下而上移動，經過各個測控點時，用萬用表測量公共端與端子1、2、3、4、5之間，分別由斷到短時接通。（DXYK-3 -2～3型，其空腳端無變化）。
③ DXYK-3 -10/50、DXYK-3 - L型，當浮球自下而上慢慢移動時，端子2與3之間用萬用表（用數字式），可測出電阻的讀數大約在15Ω～360Ω之間，呈階梯式變化屬正常。若浮球向上移動，讀數停留在某一數字上，則說明某點（段）上的干簧管壞了，要么是干簧管玻璃外殼碎了，要么是干簧管管身有裂紋，造成內部觸點短接。此時，擰開傳感器接線盒，旋松固定螺釘，小心抽去內部芯體，換掉破損干簧管。
安裝好的傳感器長期不用，或浮球停留在某個水位的時間過長,浮球磁鋼的磁場長時間作用于與其同高度的干簧管使其弱磁化，當浮球再次經過該處時吸合后不釋放，顯示表指示在某一位置上，此時，應將此干簧管換掉。檢查時必須仔細，因為弱磁化的干簧管受振后容易恢復、很難確認。
2、如果傳感器正常，則開始檢查二次顯示表，接通220V交流電源后，前面板綠色指示
燈亮,表示電源工作正常。
（1）對于DXYK-3 -2～4型液位顯示控制儀，只需將儀表后面接線端子6（S），用導線分別與1、2、3、4、5點短接，即可使在前面板正常液位顯示窗內的相應二管發光。若已預先設定好報警點，則在低于下限報警點（或高于上限報警點）時，發出聲光報警，其對應繼電器動作。
（2）對DXYK-3 -10/50、DXYK-3 –L型液位顯示控制儀，儀表后接線端子1與3之間，應該有12V左右的直流電壓，將端子1與2暫時短接，面板上的光柱顯示，應該由全部熄（有時下面幾個亮，由感應電引起屬正常）變成全部亮，而上下2只報警的二管由下亮上熄，變成下熄上亮屬正常。如果連續10個發光二管無變化或與上面情況相反，則很有可能是集成塊損壞，須立即更換。
若報警的發光二管無變化,則可能是該二管損壞或者是用于控制的三管損壞，同時，仔細檢查儀表內部連線是否斷裂，元件是否有脫焊、虛焊、焊點錯誤搭接等。
液位測控系統出現異常時，應該先判斷故障是發生在傳感器上，還是在顯示控制儀（二次顯示表）之中，檢查時，必須在斷開二次儀表與一次傳感器之間連線的情況下進行。
3、 儀表與傳感器皆正常且各處接線正確的前提下，接通電源，推動浮球，顯示點會發生連續變化，當浮球自下而上移動時，顯示點從下向上連續發光，而浮球從上向下移動時，顯示點應從上向下依次熄滅。整個過程不產生閃動和暗區。若移動過程中，出現相鄰兩光點“連動”， 同亮或同滅，應抽出儀表機芯，調整內部電位器，至分離即可。
一般控制儀在出廠前，已調試好，用戶只需根據實際情況，完成外部接線與操作即可。
水位顯示控制儀訂貨須知：
1、寫明顯示控制儀的型號，規格及所需數量。
2、寫明傳感器的材質、工作介質、工作壓力、工作溫度，是否安裝法蘭。
3、注明傳感器尺寸：H=? H1=? H2=? 是否要越限報警。
4、特殊規格要求，可另行商定。
5、儀表面板的設計要求，指示燈顏色選擇，是否要就地顯示表？可由用戶選擇。
6、訂貨舉例：如客戶需要的液位顯示控制儀要滿足下列條件，即其測量原理是磁性浸入式的，用于排水的場合，其顯示方式為全程四點顯示，一次傳感器材質為聚四氟，傳感器長度為2米，液位顯示用紅色指示燈，H=1600、H1=200、H2=200、T=30℃、P=0.5MPa、防爆型，需超上限聲光報警，介質為堿性廢水，配就地顯示表（指示燈為紅色）數量為一套。那么他選擇的型號應該是DXYK-3P-4F-2BD。
