產品簡介

PTF100概述PTF100型壓力溫度流量監測儀是專門針對煙氣排放監測的高塵、高溫、高濕環境而開發的一體式流速、動壓、靜壓、煙溫監測

公司簡介

深圳市創智聯科技發展有限公司座落于中國著名的經濟明珠--深圳市，是一家從事自動化系統工程、儀器儀表、機電一體化開發和應用的高科技生產企業。是世界領先粉塵檢測技術--非接觸式“電荷感應”技術的專業生產粉塵含量/濃度在線監測產品與粉塵含量/濃度監測系統的高科技開發生產公司。公司所開發的儀器儀表廣泛應用與各個工業領域，如：鋼鐵、鋁、化工、電力、水泥、礦山、環保、醫藥、食品等行業，并獲得用戶好評。

自公司2009年1月成立起，深圳市創智聯公司與國內外保持密切聯系，不斷引進國內外先進的自動化技術以及儀器儀表服務與中國的各大工業領域，努力為中國自動化事業與環保貢獻自己的力量。

深圳市創智聯科科技發展有限公司有研發團隊、生產制造、調試及售后服務專業人員。公司產品和技術廣泛應用于冶金、電力、化工、環保、食品等各行業。

澳大利亞超動力公司是坐落于澳大利亞布里斯班的著名的自動化儀表公司，主要產品有在線微波水分儀、磁方率計、鍋爐蒸氣泄漏檢測系統等、飛灰泄漏檢測。產品主要應用于各種非導電介質物料的含水量檢測。

UM-100/UM-200在線微波水分儀，用于精確監測皮帶運輸料/下料口物料的含水量大小，實時監測含水量大小，實時監測含水量，控制生產工藝流程，提高生產效率。輸出4-20mA模擬量信號。最多可實現1拖4配置。精度達到0.3%。皮帶運輸物料為UM-100型，下料口物料監測為UM-200型

主要產品：
深圳市創智聯：SL-DM3000粉塵含量/濃度檢測儀表，SL-DM2000粉塵含量/濃度變送器，SL-MPMS100/200多通道粉塵含量監測系統。澳大利亞超動力公司生產UM-100/UM-200在線微波水分儀

展開

產品說明

PTF100概述
PTF100型壓力溫度流量監測儀是專門針對煙氣排放監測的高塵、高溫、高濕環境而開發的一體式流速、動壓、靜壓、煙溫監測儀，符合國家相關標準的要求，可以用于煙氣排放連續監測系統（CEMS）進行煙氣流速、壓力、溫度及流量的實時連續測量。配有獨立的反吹控制單元。

PTF100原理/組成
PTF100型壓力溫度流量監測儀是采用壓差傳感法來實現煙氣流速的測量。利用皮托管、壓力傳感器和溫度傳感器測出煙氣的動壓、靜壓和溫度，這些參數與被測煙氣流速呈一定比例關系，從而可定量煙氣的流速。

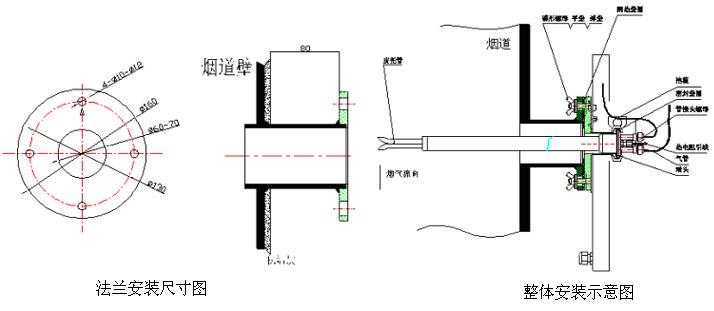

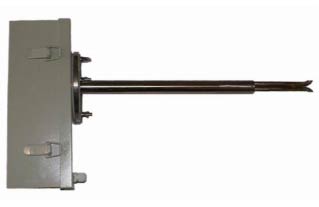

PTF100型溫度壓力流量監測儀由S型皮托管、熱電阻（或熱電偶）、微壓差/絕壓傳感器組、反吹單元和信號控制處理器等組成，整機為一體式結構。機箱自帶法蘭，皮托管和箱體的連接采用可快速分離的抱箍式結構，安裝拆卸便捷，便于運輸和搬運。
S型皮托管和鎧裝熱電阻采用具有高耐腐蝕性能的316L不銹鋼材料，同時外加不銹鋼保護套和抱箍端蓋集成為一體式探頭結構。
信號控制處理器采集各傳感器信號進行處理計算并控制反吹單元，同時有源輸出煙氣的流速、動壓、靜壓和溫度的4~20mA電流信號，用戶可根據需要選擇接入這些信號。信號控制處理器自帶顯示模塊，通過按鍵選擇需要觀察的數據，方便用戶檢修和調試。
反吹單元由雙電磁閥和雙氣罐組成。它根據信號處理控制器發出的指令，定時對皮托管進行反吹，防止發生皮托管堵塞現象。反吹單元配備氣罐以保證有足夠的脈沖氣體進行反吹。

PTF100的特征
● 可實時測量煙氣的流速、動壓、靜壓和溫度，通過4路模擬信號4~20mA有源輸出。
● 自動定時對動壓和流速校零。
● 液晶顯示各測量數據和信號，直接讀數，便于調試。
● 測量精度高，可靠性好，可長期連續工作。
● 可快速拆卸的一體式結構，便于包裝和運輸。
● 配備自動反吹單元，可定時清理皮托管內的顆粒物，反吹間隔時間可設定。
● 自帶氣罐，保證足夠的脈沖反吹氣進行有效的吹掃。
● 安裝和接線便捷，維護量低。
● 體積小，結構緊湊，需要的安裝空間小。

PTF100的應用
廣泛用于電廠、冶金、水泥、化工、石化、礦山等工礦企業中的過程控制以及煙囪排放等需要測量氣體溫度、壓力和流量的場合。

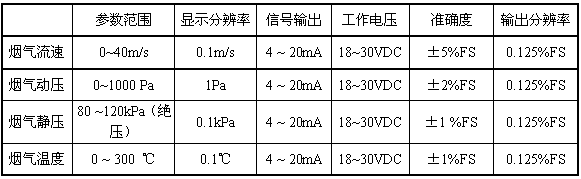

技術參數
PTF100溫度壓力流量一體監測儀
