標量網絡分析
R&S®FSL .13，.16和.28型分析儀具有一個跟蹤信號發生器，可快速、簡便地測量頻率響應、濾波器和衰減器。例如，使用n-dB下降標記，可通過按一個按鈕來測量帶通濾波器的3 dB帶寬。?FSL可通過一個外部VSWR電橋來測量回波損耗或匹配?？梢酝ㄟ^“Through”(直通)、“Short”(短路) 和“Open”(開路) 校準方法來提。

三階截點 (TOI)
?FSL可通過按一個按鈕來從頻譜測量 TOI。它可自動檢測有用載波，因而測量互調邊帶。95 dB的大動態范圍對于該級別儀器來說是非常高的。步進為5 dB的RF衰減進一步增強了其使用性能。

調制深度測量 (AM%)
FSL可通過按一個按鈕來測量AM信號的調制深度。AM%標記功能可以將三個標記定位 (載波、上邊帶和下邊帶各一個標記)，并通過邊帶抑制來測量調制深度。一個雙音信號的調制深度可通過預定義調制頻率而有選擇的測量，例如，以90 Hz的邊帶開始，然后移動到一個ILS信號的150 Hz邊帶。<0.2 dB的高線性度確保只具有很小的測量 誤差。

使用相位噪聲標記進行相位噪聲測量
通過相位噪聲標記，可以快速測量特定載波偏移下的相位噪聲。以dBc (1 Hz) 為單位的測量結果包括對濾波器噪聲帶寬的所有必要修正、使用的檢波器以及跡線平均。偏離載波10 kHz時－103 dBc (1 Hz) 的典型相位噪聲對于多數晶振測量任務已經足夠。

選通掃描
FSL使用選通掃描功能 (?FSL-B8選件) 進行突發信號測量。此功能可顯示GSM信號或突發WLAN信號的調制頻譜 (本例中所示)。

TV 觸發
TV 觸發器?FSL-B6可根據所選電視線和水平及或垂直消隱間隔生成一個觸發信號。此功能涉及帶正、負調制的525或625行的視頻格式。

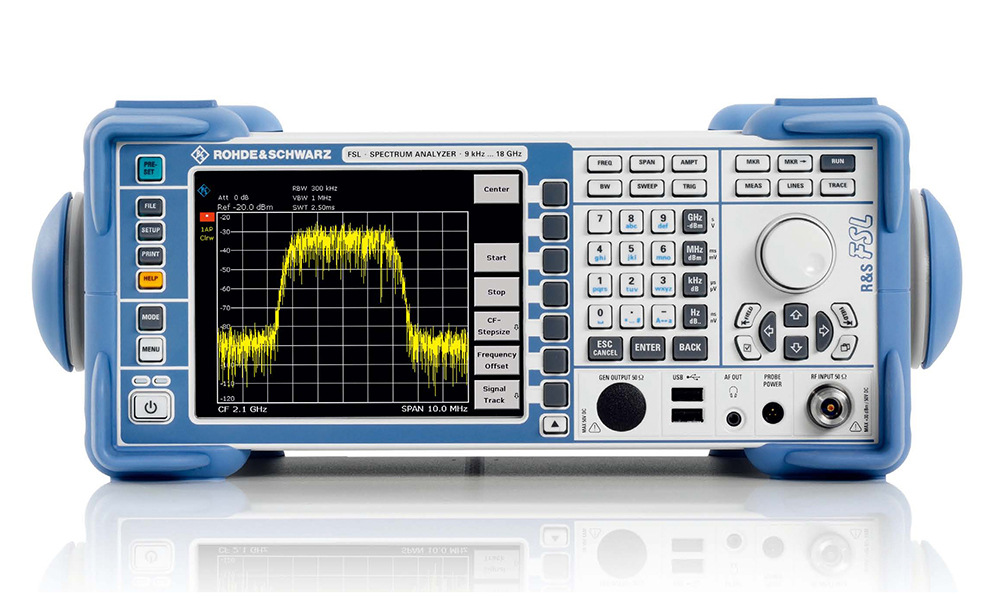

?FSL3

模型.03

?FSL3

模型.13

?FSL6

模型.06

?FSL6

模型.16

?FSL18      ?FSL18

模型.18  模型.28

頻率范圍

9 kHz-3 GHz

9 kHz-3 GHz

9 kHz-6 GHz

9 kHz-6 GHz

9 kHz-18 GHz (不超過20 GHz)

頻率精度

1×10-6

配置FSL-B4恒溫晶振

1×10-7

?FSL18中是標配

分辨率帶寬

標準

300 Hz到10 MHz，1/3步進，0頻跨時為20 MHz

配置FSL-B7

10 Hz到10 MHz，1/3步進，FFT濾波器方式下可實現1Hz

視頻帶寬

10 Hz到10 MHz

信號分析帶寬

28 MHz

相位噪聲

1 GHz，10 kHz頻偏時，典型值-103 dBc/Hz

本底噪聲

300 Hz分辨率帶寬

典型值-117 dBm

1 Hz FFT的分辨率帶寬，打開預放(配置FSL-B7,-B22選件)

500 MHz中心頻率，典型值-162 dBm

3 GHz中心頻率，典型值-158 dBm

三階截點

典型值18 dBm

檢波器

正/負峰值、自動峰值、均方根值、準峰值、平均值、取樣值

電平測量不確定度

<0.5 dB(30 kHz?8?0f?8?03 GHz)，<0.8 dB(3 GHz，1.2dB(6 GHz

跟蹤源

沒有

有

沒有

有

沒有

有

頻率范圍

－

1 MHz到3 GHz

－

1 MHz到6 GHz

－

10 MHz到18 GHz

輸出電平

－

-20 dBm到0 dBm

－

-20 dBm到0 dBm

－

-30 dBm到

-10 dBm

產品名稱

型號

訂貨號

頻譜分析儀，9 kHz至3 GHz

?FSL3

1300.2502.03

頻譜分析儀，9 kHz至3 GHz，帶跟蹤信號發生器

?FSL3

1300.2502.13

頻譜分析儀，9 kHz至6 GHz

?FSL6

1300.2502.06

頻譜分析儀，9 kHz至6 GHz，帶跟蹤信號發生器

?FSL6

1300.2502.16

頻譜分析儀，9 kHz至18 GHz

?FSL18

1300.2502.18

頻譜分析儀，9 kHz至18 GHz，帶跟蹤信號發生器

?FSL18

1300.2502.28

選件

產品名稱

型號

訂貨號

備注

OCXO參考頻率接口，老化1×10-7/年

?FSL-B4

1300.6008.02

?FSL-18標配

附加接口

?FSL-B5

1300.6108.02

視頻輸出，中頻輸出，噪聲源控制，

AUX端口，?NRP功率探頭接口

TV觸發接口

?FSL-B6

1300.5901.02

窄分辨率濾波器

?FSL-B7

1300.5601.02

選通掃描接口

?FSL-B8

1300.5701.02

GPIB接口

?FSL-B10

1300.6208.02

RF前置放大器（3/6  GHz）

?FSL-B22

1300.5953.02

直流電源，12 V至28 V

?FSL-B30

1300.6308.02

鎳氫電池

?FSL-B31

1300.6408.02

需要?FSL-B30

固件/選件

AM/FM/?8?3M解調測量

?FSL-K7

1300.9246.02

Bluetooth®V2.0和EDR發射機測量

?FSL-K8

1301.9398.02

支持功率探頭

?FSL-K9

1301.9530.02

需要?FSL-B5或?NRP-Z3/4和?NRP功率探頭

功率色譜測量

? FSL-K14

1302.0913.02

有線電視測量

?FSL-K20

1301.9675.02

噪聲系數和增益測試應用選件

?FSL-K30

1301.9817.02

需配?FSL-B5和前置放大器

3GPP  FDD基站應用固件

?FSL-K72

1302.0620.02

見其它手冊

CDMA2000®基站分析

?FSL-K82

1302.7803.02

符合IEEE802.11a/b/g/j的WLAN發射機測量

?FSL-K91

1302.0094.02

?FSL-K91升級到IEEE 802.11n

?FSL-K91n

1308.7903.02

WiMAX IEEE 802.16 OFDM應用固件

?FSL-K92

1302.0236.02

見其它手冊

WiMAX IEEE 802.16 OFDM/OFDMA應用固件

?FSL-K93

1302.0736.02

見其它手冊

從? FSL-K92升級到?FSL-K93

?FSL-K92U

1302.0307.02

見其它手冊

推薦使用的其它部件

產品名稱

型號

訂貨號

19"機架安裝適配器

?ZZA-S334

1109.4487.00

軟攜帶包

?FSL-Z3

1300.5401.00

硬保護蓋

?EVS-Z6

5201.7760.00

附加充電器裝置

?FSL-Z4

1300.5430.02

匹配衰減器75 Ω。L形

?RAM

0358.5414.02

匹配衰減器75 Ω，串聯電阻器25 Ω

?RAZ

0358.5714 .02

匹配衰減器75 Ω，L形，N至BNC

?FSH-Z38

1300.7740.02

SWR電橋，5 MHz 3 GHz

?ZRB2

0373.9017.52

SWR電橋，40 kHz至4 GHz

?ZRC

1039.9492.52

SWR電橋，10 MHz至3 GHz

(包括“開路”、“短路”和“負載”校準件)

?FSH-Z2

1145.5767.02

FSL-K9支持的功率探頭

產品名稱

型號

訂貨號

平均功率探頭10 MHz至8 GHz，200 mW

?NRP-Z11

1138.3004.02

平均功率探頭10 MHz至18 GHz，200 mW

?NRP-Z21

1137.6000.02

平均功率探頭10 MHz至18 GHz，2 W

?NRP-Z22

1137.7506.02

平均功率探頭10 MHz至18 GHz，15 W

?NRP-Z23

1137.8002.02

平均功率探頭10 MHz至18 GHz，30 W

?NRP-Z24

1137.8502.02

平均功率探頭9 kHz至6 GHz，200 mW

?NRP-Z91

1168.8004.02

熱偶功率探頭0 Hz至18 GHz，100 mW

?NRP-Z51

1138.0005.02

熱偶功率探頭0 Hz至40 GHz，100 mW

?NRP-Z55

1138.2008.02
