產品說明
YS系列活塞式壓力計 --> 產品介紹：
標準規格
活塞壓力計參數主要包括:活塞有效面積參數、活塞底盤及其連接件質量參數、砝碼的公稱質量和尺寸參數、活塞壓力計量程參數、精度等級等參數。這些參數均為重要的活塞壓力計參數。是活塞壓力計選型要點，也是活塞壓力計選型的基本依據。活塞壓力計參數表是輔助產品選型的專用表格，該參數表側重分列了活塞的有效面積、砝碼配置等參數，同時還列入了砝碼質量等參考技術參數。請您靈活運用這些參數，選擇適合您使用的活塞壓力計。
|
型號
|
YS-600活塞式壓力計
|
|
精度等級：
|
0.05%: 0.02%
|
|
測量范圍：
|
1 ～ 60 MPa
|
|
活塞面積：
|
公稱面積 0.1 平方厘米
|
|
底盤活塞
|
公稱質量 1kg 所產生的標準壓力值為 1 MPa
|
|
專用砝碼
|
標配砝碼：公稱質量 1kg 4 塊 所產生的標準壓力值為 1MPa×4 = 4 MPa
|
|
標配砝碼：公稱質量 5kg 11塊 所產生的標準壓力值為 5MPa×11 = 55 MPa
|
|
選配砝碼須在定貨時提前說明
|
活塞壓力計尺寸

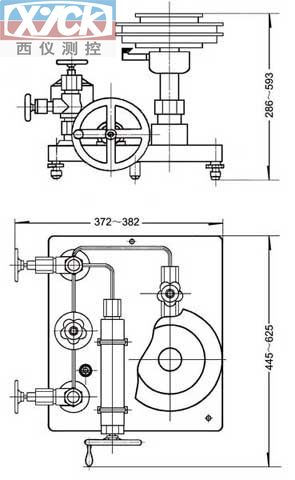

『活塞壓力計』尺寸——本頁提供的這幅活塞壓力計尺寸圖，對其外廓尺寸以及工作狀態下的變動高度進行了必要的尺寸標注，希望能方便您的安裝使用
上圖為：YS-6、YS-60、YS-600 型 活塞壓力計 尺寸
精確度等級：0.05級和0.02級
|
參數
|
單位
|
值力值
|
|
0.6MPa
|
6 MPa
|
25MPa
|
60 MPa
|
|
測量上限
|
MPa
|
0.6
|
6
|
25
|
60
|
60
|
|
測量下限
|
MPa
|
0.04
|
0.1
|
0.5
|
1
|
1
|
|
活塞公稱面積
|
cm2
|
1
|
0.5
|
0.2
|
0.1
|
0.05
|
|
底盤及
活 塞
|
公稱
質量
|
㎏
|
0.4
|
0.5
|
1
|
1
|
0.5
|
|
產生
產壓力
|
MPa
|
0.04
|
0.1
|
0.5
|
1
|
1
|
|
專用
砝碼
|
公稱
質量
|
㎏
|
0.1；0.5
|
0.5；2.5
|
1;5
|
1;5
|
0.5;2.5
|
|
產生
的壓力
|
MPa
|
0.01;0.05
|
0.01;0.5
|
0.5;2.5
|
1;5
|
1;5
|
|
數量
|
個
|
6;10
|
4;11
|
4;9
|
4;11
|
1;11
|
|
兩端鎖母
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
M20×1.5
|
|
重量
|
㎏
|
35
|
65
|
85
|
95
|
75
|
|
工作液體
|
變壓器油20℃時運動粘度9~12厘沲酸值不大于0.5毫克KOH/克
|
癸二酸二(2-乙基己基)酯20℃時運動黏25mm2/s，酸值不大于0.05毫克 KOH/克
|
型號及規格代號
|
型號
|
測量范圍（MPa）
|
|
YS-6
|
0.04~0.6
|
|
YS-60
|
0.1~6
|
|
YS-250
|
0.5~25
|
|
YS-600
|
1~60
|
|
YS-600C
|
1~60（活塞有效面積為0.05cm2
|
YS-600型活塞式壓力計參數
|
|
|
