產品簡介

(工業縮放鏡頭、工業顯微鏡頭、工業倍率可變微距鏡頭、工業顯微鏡鏡頭)AFTvision ZML系列小型變倍縮放工業鏡頭采用全新超低失真

公司簡介

中國機器視覺商城是經營機器視覺產品及自動化檢測設備的專業網上商城，匯聚機器視覺行業各類產品及品牌，將為全球機器視覺用戶及企業提供優質、放心、便捷的一站式采購服務。同時，中國機器視覺商城從行業出發，致力以完善的功能、個性化服務為機器視覺行業的廣大用戶提供全面、權威、專業的信息資訊與產品服務。中國機器視覺商城正以最真誠的服務、最具創新力的管理理念，立足中國、放眼全球，致力于為機器視覺供應商、采購商及各大行業用戶搭建最具競爭力的電子商務平臺。

展開

產品說明

(工業縮放鏡頭、工業顯微鏡頭、工業倍率可變微距鏡頭、工業顯微鏡鏡頭)

AFTvision ZML系列小型變倍縮放工業鏡頭采用全新超低失真、高分辨率設計，具有清晰度高，倍率可變，光學無畸變，高對比度等特點。體積小巧、易于安裝，采用焦闌法，測量誤差少，能配合百萬像素以上1/3，1/2，2/3工業相機使用，用于高檢測、尺寸測量、目標位置定位等機器視覺系統中。

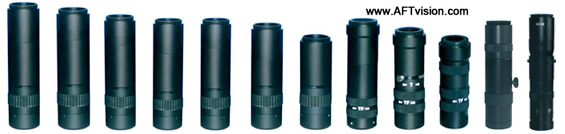

變倍縮放工業鏡頭

可按客戶要求的工作距離及視場范圍定做鏡頭

工業放大鏡頭參數對照表 單位(mm)

型號	放大倍率 ×倍數	工作距離mm	視場H×V（mm）		接口類型	zui大兼容CCD	外形尺寸	備注
型號	放大倍率 ×倍數	工作距離mm	1/3”CCD	1/2”CCD	接口類型	zui大兼容CCD	外形尺寸	備注
ZML1001	-∞~×1.4	∞~41	∞~3.5×2.6	∞~4.6×3.4	C	~1/2	φ28*106	成像距離可以到遠。通光口徑較大可鎖緊成像質量好
重點推薦產品	×0.01	3700	480*360	640*480	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.06	600	80*60	107*80
	×0.1	340	48.0 x 36.0	64.0 x 48.0
	×0.2	155	21.0×15.8	29.0×21.8
	×0.3	99	16.0×12.0	21.3×16.0
	×0.4	74	12.0×9.6	16.0×12.0
	×0.5	58	9.6×7.2	12.8×9.6
	×0.6	50	8.0×6.0	10.7×8.0
	×0.7	45	6.8×5.1	9.1×6.9
	×0.8	43	6.0×4.5	8.0×6.0
	×0.9	42	5.3×4.0	7.1×5.3
	×1.0	41	4.8×3.6	6.4×4.8
	×1.1	42	4.4×3.3	5.8×4.4
	×1.2	44	4.0×3.0	5.3×4.0
	×1.3	46	3.7×2.8	4.9×3.7
	×1.4	48	3.5×2.6	4.6×3.4
ZML1002	×0.5~×2	43-62	9.0 x 6.8 ~2.4 x 1.8	12.8x9.6 ~3.2x2.4	C	1/2〞	φ28*106	通光口徑較大可鎖緊成像質量好
重點推薦產品	X0.5	60	9.0 x 6.8	12.8 x 9.6	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	X0.6	54	8.0 x 6.0	10.7 x 8.0
	X0.7	47	6.9 x 5.1	9.1 x 6.9
	X0.8	45	6.0 x 4.5	8.0 x 6.0
	X0.9	44	5.3 x 4.0	7.1 x 5.3
	X1.0	43	4.8 x 3.6	6.4 x 4.8
	X1.1	44	4.4 x 3.3	5.8 x 4.4
	X1.2	45	4.0 x 3.0	5.3 x 4.0
	X1.3	47	3.7 x 2.8	4.9 x 3.7
	X1.4	48	3.5 x 2.6	4.6 x 3.4
	X1.5	51	3.2 x 2.4	4.3 x 4.3
	X1.6	52	3.0 x 2.3	4.0 x 3.0
	X1.7	56	2.8 x 2.1	3.8 x 2.8
	X1.8	58	2.7 x 2.0	3.6 x 2.7
	X1.9	60	2.5 x 1.9	3.4 x 2.5
	X2.0	62	2.4 x 1.8	3.2 x 2.4
ZML0912	×0.35~ ×2.25	85-90	13.3×10 ~2.1×1.6	18.3×13.7 ~2.9×2.2	C	1/2〞	φ28*167	0.5× CCD接口
重點推薦產品	×0.35	90	13.3×10.0	18.3×13.7	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.5	89	9.6×7.2	13.6×10.2
	×0.75	88	6.3×4.7	8.8×6.6
	×1.0	87	4.5×3.4	6.2×4.7
	×1.25	87	3.8×2.9	5.0×3.8
	×1.5	86	3.0×2.3	4.2×3.2
	×1.75	86	2.6×2.0	3.6×2.7
	×2.0	85	2.3×1.7	3.2×2.4
	×2.25	85	2.1×1.6	2.9×2.2
ZML0912	×0.7~×4.5	85-90	6.8×5.1 ~1.0×0.7	9.3×7.0 ~1.5×1.1	C	1/2〞	φ28*181	0.5×CCD接口 + 2×變倍接口
重點推薦產品	×0.7	90	6.8×5.1	9.3×7.0	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×1.0	89	4.8×3.6	6.8×5.1
	×1.5	88	3.2×2.4	4.4×3.3
	×2.0	87	2.2×1.7	3.1×2.3
	×2.5	87	1.9×1.4	2.5×1.9
	×3.0	86	1.5×1.1	2.1×1.6
	×3.5	86	1.3×1.0	1.8×1.4
	×4.0	85	1.1×0.8	1.6×1.2
	×4.5	85	1.0×0.7	1.5×1.1
ZML1010	×0.64~×0.43	116~141	7.5×5.6~ 11.3×8.5	10×7.5~ 15×11.3	C	~2/3”	φ28*67	通光口徑較小物距相對較大成像質量好
	×0.64	116	7.5×5.6	10×7.5	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.5	130	9.6×7.2	12.8×9.6
	×0.43	141	11.3×8.5	15×11.3
ZML1011	×0.6~×0.7	141~127	8.7×6.5~ 6.6×5.0	11.6×8.7~ 8.8×6.6	C	~2/3”	φ28*86	通光口徑較小物距相對較大成像質量好
	×0.6	141	8.7×6.5	11.6×8.7	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.7	127	6.6×5.0	8.8×6.6	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考

ZML1012	×0.7~×1.0	142~116	7.2×5.4~ 4.9×3.7	9.6×7.2~ 6.5×4.9	C	~2/3”	φ28*76	通光口徑較小物距相對較大成像質量好
	×0.7	142	7.2×5.4	9.6×7.2	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.8	130	6.0×4.5	8.0×6.0
	×0.9	123	5.3×3.4	7.1×5.3
	×1.0	116	4.9×3.7	6.5×4.9
ZML1013	×1.1~×1.6	122~106	4.3×3.2~ 3.1×2.3	5.7×4.3~ 4.1×3.1	C	~2/3”	φ28*96	通光口徑較小物距相對較大成像質量好
ZML1014	×1.5~×2.1	125~105	3.2×2.4~ 2.3×1.7	4.3×3.3~ 3.1×2.3	C	~2/3”	φ28*86	通光口徑較小物距相對較大成像質量好
ZML1015	×2.2~×3.2	127~110	2.0×1.5~ 1.5×1.1	2.7×2.0~ 2.0×1.5	C	~2/3”	φ28*116	通光口徑較小物距相對較大成像質量好
ZML1016	×2.7~×3.6	118~102	1.8×1.4~ 1.35×1.0	2.4×1.8~ 1.8×1.35	C	~1/2	φ28*117	通光口徑較小物距相對較大成像質量好
ZML1023	×0.5~×0.7	67~49	10.5×7.9~ 7.1×5.3	14×10.5~ 9.4×7.1	C	~2/3”	φ28*74	通光口徑較大倍率可變
	×0.5	63	10.5×7.9	14×10.5	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.6	67/49	8.0×6.0	10.7×8.0
	×0.7	58	7.1×5.3	9.4×7.1
ZML1024	×0.4~×1.1	211~106	12.4×9.3~ 4.4×3.3	16.5×12.4~ 5.9×4.4	C	~2/3”	φ28*75	通光口徑可變倍率可變
	×0.4	211	12.4×9.3	16.5×12.4	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×0.5	174	9.6×7.2	12.8×9.6
	×0.6	148	8×6	10.6×8
	×0.7	135	6.8×5.1	9.1×6.8
	×0.8	125	6×4.5	8×6
	×0.9	116	5.3×4	7.1×5.3
	×1.0	110	4.8×3.6	6.4×4.8
	×1.1	106	4.4×3.3	5.9×4.4
ZML1025	×1.1~×1.7	82~77	4.5×3.4~ 2.9×2.1	6.0×4.5~ 3.8×2.9	C	~2/3”	φ28*101	通光口徑較大倍率可變
	×1.1	82	4.5×3.4	6.0×4.5	左表列出的是鏡頭在某放大倍數時的物距和視場范圍，以便參考
	×1.2	80	4.0×3.0	5.3×4.0
	×1.3	78	3.7×2.8	4.9×3.7
	×1.4	77	3.5×2.6	4.6×3.5
	×1.5	77	3.2×2.4	4.3×3.2
	×1.6	77	3.0×2.3	4.0×3.0
	×1.7	77	2.9×2.1	3.8×2.9

外形尺寸圖


ZML1001、1002	ZML0912	ZML1010	ZML1011	ZML1012	ZML1013

ZML1014	ZML1015	ZML1016	ZML1023	ZML1024	ZML1025

廣泛用于絲網印刷機械、貼合、切割、PS打孔機、PCB補線機、PCB打孔機、玻璃割片機、點膠機、SMT檢測、貼版機等工業對位、定位、零件確認、尺寸測量、工業顯微等CCD視覺對位、測量裝置等領域。
購買本產品和查看更詳細信息請登陸：機器視覺商城 http://www.china-vision.com.cn/goods/84.html 產品：4000-400-816。
