產品簡介

ZY-50錨桿拉力計（研制單位：杭州三思儀器）一、用途和特點錨桿拉拔儀或鋼筋拉拔儀ZY系列錨桿拉力計（又稱），適用于錨桿、鋼筋

公司簡介

杭州三思儀器有限公司是集生產、銷售、設計、科研、服務于一體的公路、建材檢測儀器公司，于2010年 3 月在杭州正式成立，在中國建材儀器生產行業中，三思儀器液壓產品系列全，產品設計科學。

主要服務品牌：三思

主要服務產品：錨桿拉力計、地基系數檢測儀、水泥產品檢測儀、砼分析儀器、建筑試驗儀器、土工試驗儀器及其配套產品；

主要服務項目：全新土工儀器批發、銷售、維修、檢定、技術咨詢等。

杭州三思儀器為土木、建筑、地質、礦產、海洋、農林、國土、電力、水利及教育系統提供完善的檢測設備和技術支持。

公司宗旨：在對產品不斷創新，不斷完善中前進，敬業求精，一切求真，追求顧客的信賴和企業的長久利益。一向本著質量為天，客戶為地，人才為尊的經營宗旨。

經營理念：以追求完美，挑戰極限為企業精神，以奉獻精品文化，創造三思人生為經營理念，以致力于爭創國際一流品牌，爭做國際一流企業為至上追求。

杭州三思儀器有限公司緊跟杭州市行政中心的東移和“沿江開發、跨江發展”戰略，坐落于錢江時代的濱江高新技術開發區(錢塘江兩岸共同繁榮的戰略要地)，與錢江中央商務區CBD和杭州城市新中心---錢江新城隔江相望。公司沿江依橋，交通便捷，至杭州蕭山國際機場僅15公里路, 滬杭甬、杭金衢高速公路擦境而過。阿里巴巴、士蘭微電子、恒生電子、信雅達等高新科技公司位于公司周圍。

杭州三思儀器為客戶提供實際應用過程中的一些解決方案，在土工物理試驗、工程力學試驗、水泥類產品物性分析等方面都有著豐富的經驗和知識積累，我們可以為你解決售前，售中，售后的一切疑問。歡迎來電、來函、登陸網站（）咨詢、洽談。我們也隨時歡迎你的到訪！

展開

產品說明

ZY-50錨桿拉力計（研制單位：杭州三思儀器）

一、用途和特點

錨桿拉拔儀或鋼筋拉拔儀ZY系列錨桿拉力計（又稱），適用于錨桿、鋼筋等錨固體錨固力的檢測，是錨桿施工質量檢驗必備儀器。

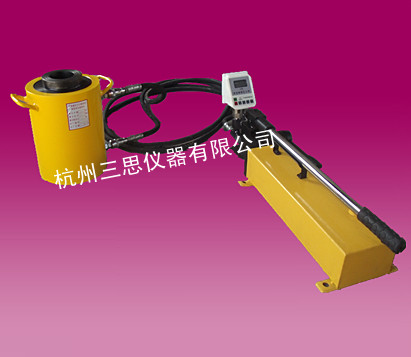

拉力計由手動泵（或配電動泵）、液壓缸、指針表（MPA）或數字表（KN）及高壓膠管等部分組成。其中手動泵工作類型為雙油路高、低壓雙徑柱塞式設計，工作效率高，加載快，低壓可根據所需要的壓力調整設定。泵體上安裝了三位四通手動換向閥，可使進口與出口油路換向，該閥采用端面密封結構，密封性能比一般鋼球結構好，操作方便，壽命長。液壓缸為中空雙油路型，通過快速接頭與高壓膠管相接。壓力表安裝在泵體上，換算即可直接讀錨桿拉力值。該系列錨桿拉力計該具有結構新穎、性能可靠、攜帶方便、體積小、重量輕等特點

二、主要技術參數

	參數	型號	ZY-50
手動泵	工作壓力/MPa	高壓	63
		低壓	2
	流量ml/次	高壓	2.3（可調）
		低壓	14.5
	zui大手壓力/N		500
	貯油量/L		1.5
	質量/Kg		8
液壓缸	工作能力/KN		500
	拉力行程/mm		80
	中心孔徑/mm		45
	質量/Kg		18

三、裝箱單

1、液壓缸 1 個

手動泵（帶包裝鐵箱）或木箱 1 臺2、

3、產品合格證 1 份

4、使用說明書 1份

5、連接電纜線 1 根

6、保修卡 1 份

7、數顯壓力表 1 只

8、高壓油管 1根

用于玻璃幕墻檢測的是ZY-100錨桿拉力計，技術參數如上面所示。

四、配件（另購）主要包括：M6、M8、M10、M10、M12、M14、M16、M18的轉換接頭和100kN的拉桿

五、注意事項

拉力計嚴禁超負荷使用，數顯峰值表禁止超出zui大量程。1、

2、應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。

3、油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。

4、儲油管內應加注干凈的N46號抗磨液壓油，注油量不得太滿，應使油管內留有一定空間（約留有1/5空間），以使空氣排出。

5、高壓膠管每年應作一次耐壓試驗，以防老化發生意外。

6、拉力計工作過程中，油缸周圍嚴禁站人，注意安全。

產品在規定使用條件下，一年內保修

嚴禁超負荷行程使用

六、壓力轉換

表壓力（MPA）	5	10	15	20	25	30	35	40	45	50	55	63
型號:ZY-50(KN)	40	80	120	160	200	240	280	320	360	400	440	500
約T(噸)	4	8	12	16	20	24	28	32	36	40	44	50

上表為理論數據

壓力表每/(MPA)約8KN約0.8噸。精度為±2級2%

七、操作步驟

手動泵的換向閥有三個位置，其功能見圖

1、將換向閥放在中位位置，即中間檔，將與壓力表相連的一根高壓油管連接到液壓缸下部進油口的接頭上，另一根高壓油管連接到上部回油口上。

2、擰松手動泵注油口蓋（每次使用時應松開，以便進氣或排氣），將換向閥放在加荷位置，通過壓把壓動手動泵使液壓缸活塞伸出，當達到行程里，將換向閥轉到卸荷位置，繼續壓動壓把使活塞桿縮回，反復試驗幾次使液壓系統內空氣排空。

3、按圖所示，將錨桿拉力計與被測錨桿連接好，如錨桿為螺紋鋼筋，可參照?qǐng)DA連接；如錨桿為圓鋼外露部分有螺紋，可參照?qǐng)DB連接。本公司生產的ZY系列，∮6-40 不同規格的15種錨具及各種規格的加長桿用戶可根據實際需要選購。

4、將換向手把放在加荷位置，慢壓手動泵使活塞桿伸出約10MM，其目的是避免安裝錨具敲打楔片時損傷活塞桿，也給退錨帶來方便。安裝與錨桿相配套的錨具或螺母并固定。均勻用力壓手壓泵，壓力增加直至達到zui大值，停止加壓，記錄壓力表數據。

5、將換向閥轉到卸荷位置，壓動手動泵使活塞桿縮回，卸下錨具（敲打錨具外殼）或螺母及液壓缸。
