產品簡介

ISWR臥式熱水循環泵結構特點1、結構緊湊，該系列泵為臥式結構，機泵一體，外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%，

公司簡介

上海希倫流體科技有限公司是一家集科研設計、機械制造、經濟貿易于一體的現代化泵閥科技制造企業。
公司嚴格按照ISO9001國際質量體系進行管理，嚴把質量關，始終致力于科技和管理的不斷創新，使企業走上了良性循環的規?；?jīng)營之路，公司擁有了一支專業的設計和技術研發隊伍，形成了一套完整的生產管理、質量和營銷管理體系，竭誠為廣大客戶提供優質的產品和完善的服務。
公司面對日趨激烈的市場競爭和全球經濟一體化的嚴峻考驗，始終堅持“以質取勝”的企業方針，恪守“以科技求發展、以質量求生存、以信譽求效益”企業理念，發揚“團結奮進，科技求新”企業精神，不懈努力，加倍奮斗，對產品進行不斷創新。
公司主要泵類產品有隔膜泵，真空泵，排污泵，多級泵，離心泵，自吸泵，旋渦泵，螺桿泵，磁力泵，油泵，管道泵，化工泵，氣壓罐，供水設備等，閥門類產品有隔膜閥，疏水閥，水力控制閥，球閥，電磁閥，排氣閥，過濾器，不銹鋼閥門，鍛鋼閥門，蝶閥，阻火器，呼吸閥，閘閥，截止閥，止回閥，平衡閥，針型閥，刀型閘閥，減壓閥，漿液閥等等。
公司產品被廣泛應用于工廠嚴重污染廢水排放、住宅區的污水排放、人防系統排水站、醫院、農田灌溉、印染、設備冷卻、食品、環保、化工、石油、制藥、采礦、造紙、電廠、污水排放、煤油加工工業、鋼鐵工業、造船工業、陶瓷工業、制革工業，以及城市污水處理廠排水系統，市政工程，建筑工地等行業。
現在的希倫奉行"以質量取勝、以合理價格、以供貨及時、及周到服務"的宗旨,不斷開拓,以技術為核心、視質量為生命、以客戶為朋友，竭誠為您提供性價比高的泵閥產品以及無微不至的服務。歡迎新老客戶來廠考察或來函電洽談業務，期望與您共創輝煌。

展開

產品說明

一、ISWR臥式熱水循環泵結構特點

1、結構緊湊，該系列泵為臥式結構，機泵一體，外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%，如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有的動靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特，泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。

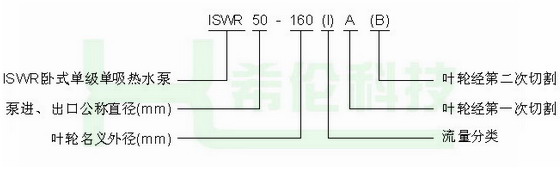

二、ISWR臥式熱水循環泵型號含義

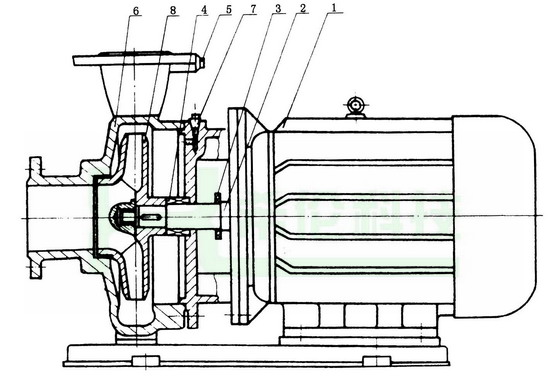

三、ISWR臥式熱水循環泵結構圖

1 電動機：直接與水泵聯接傳送動力，采用電機。
2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
6 泵體：壓出塞和吸入室采用水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
8 葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。

四、ISWR臥式熱水循環泵性能參數 詳細點擊下面

熱水循環泵性能表一、二、表三、表四、表五、表六、表七、表八

型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
	m3/h	L/s	(m)	(%)	r/min	kw	NPSH/r	(kg)
65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
65-125	17.5	4.86	21.6	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	2900	3	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	58	2900	2.2	2.5	63
	21.6	6	24
	28	7.78	20.6
65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
65-200A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
65-200B	15.2	4.22	40	55	2900	4	2.5	100
	21.8	6.06	38
	28.3	7.86	34.5
65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
65-250B	15	4.17	61	38	2900	7.5	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54
65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
65-315B	15.7	4.36	103	39	2900	18.5	2.5	225
	22.5	6.25	101
	29.2	8	98
65-315C	14.4	4	86	38	2900	15	2.5	205
	20.6	5.72	85
	26.8	7.44	83
65-100(I)	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3	103
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	69	2900	4	3	97
	43.3	12	24
	56.3	15.6	21
65-200(I)	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
65-200(I)A	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
65-200(I)B	30.5	8.5	40.6	65	2900	7.5	3	114
	43.5	12.1	38
	56.6	15.7	33.4
65-250(I)	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
65-250(I)A	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
65-250(I)B	30	8.3	62	58	2900	15	3	180
	43.3	12	60
	56	15.6	54
65-315(I)	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	2900	30	3	335
	44.5	12.4	100
	58	16.1	98
65-315(I)C	29	8.1	87	51	2900	22	3	270
	41	11.4	85
	53.6	14.9	83

五、ISWR臥式熱水循環泵起動與運行及停車

（一）起動前準備
1、用手拔轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。
3、用手盤動泵軸以使?jié)櫥哼M(jìn)入機械密封端面。
4、點動電機，確定轉向是否正確。
（二）起動與運行
1、全開進口閥門，關閉吐出管路閥門。
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
3、注意觀察儀表讀數，檢查軸封泄漏情況正常時機械密封泄漏量≤3滴/分，檢查電機、軸承處溫升≤70℃
如果發現異常情況，應及時處理。
（三）停車
1、逐漸關閉吐出管路閥門，切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂。
4、如長期停用，應將泵拆卸清洗，包管保管。

六、ISWR臥式熱水循環泵故障解決方法

故障現象	故障原因	排除方法
1、水泵不出水	a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。	a、檢查，去除堵塞物。
	b、電機運行方向不對，電機缺相轉速很慢。	b、調整電機方向，緊固電機接線。
	c、吸入管漏氣。	c、擰緊各密封面，排除漏氣。
	d、泵沒灌滿液體，泵腔內有空氣。	d、灌滿液體并打開排氣閥，排盡空氣。
	e、進口供水不足，吸程過高，底閥漏水。	e、停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。
	f、管路阻力過大，泵選型不當。	f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1.原因檢查。	a、先按1.排除。
	b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。	b、去除堵塞物，重新調整閥門開度。
	c、電壓偏低。	c、穩壓。
	d、葉輪磨損。	d、更換葉輪。
3、功率過大	a、超過額定流量使用。	a、調節流量，關小出口閥門。
	b、吸程過高。	b、降低。
	c、泵軸承磨損。	c、更換軸承。
4、雜音振動	a、管路支撐不穩。	a、穩固管路。
	b、液體混有氣體。	b、提高吸入壓力排氣。
	c、產生汽蝕。	c、降低真空度。
	d、軸承損壞。	d、更換軸承。
	e、電機超載發熱運行。	e、調整按5。
5、電機發熱	a、流量過大，超載運行。	a、關小出口閥。
	b、碰擦。	b、檢查排除。
	c、電機軸承損壞。	c、更換軸承。
	d、電壓不足。	d、穩壓。
6、水泵漏水	a、機械密封磨損。	a、更換。
	b、泵體有砂孔或破裂。	b、焊補或更換。
	c、密封面不平整。	c、修整。
	d、安裝螺栓松懈。	d、緊固。

七、ISWR臥式熱水循環泵訂貨說明

1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
