一． 概述

DJ型測力表是專為激振器配套使用而精心設計的。它能對激振器輸出的力進行測量分析和顯示激振器力的大小。同樣也可用于其它振動動態力的測量。

二． 激振器測力表 ,電磁激振器測力表 ,振動臺測力表主要的技術指標

測量范圍：0—20.00N      0—200.0N（二擋）（量程可調整）

線性誤差：<5%

頻率范圍：5—10KHZ(-3dB)

輸出：0—2V交流

顯示：顯示測量力的值，單位：N

供電：220V±10%   50HZ    <5W

三． 工作系統構成方框圖及原理
當激振器有力輸出時，激振器對動態力傳感器產生拉壓力，傳感器輸出電荷量與激振器輸出力成正比。傳感器輸出電荷量通過測力表轉換成力的量值。
四. 使用方法：

電源連線插座在后面板上，連好電源線。傳感器連接插座在前面板上。將傳感器安裝在產生力的物體（激振器）與被施加力的物體之間。

（一）后面板各功能介紹：

輸出：“輸出”是交流電壓輸出口，對應力的靈敏度為±100mV/N。該接口可接示波器、交流電壓表、信號分析儀等高輸入電阻儀表。

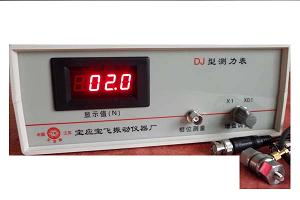

（二）前面板功能介紹：

1． 輸入：“輸入”是傳感器與主機連接口。

2．測量值顯示表頭

接通電源時，“表頭”顯示“00.00”（無輸入情況下），表示儀器正常工作?！氨眍^”顯示值為力的實際測量值，單位：N

3．相位測量：

相位測量是測量激振器力的信號相對相位。

4．增益調整：

儀器分二檔（×1、×0.1），×1檔測量范圍為0—20.00N，如果測量值大于20.00N，表示顯示溢出，將儀器“增益調整”開關打在“×0.1”，此時測量范圍為0—200.0N。
