產品詳情

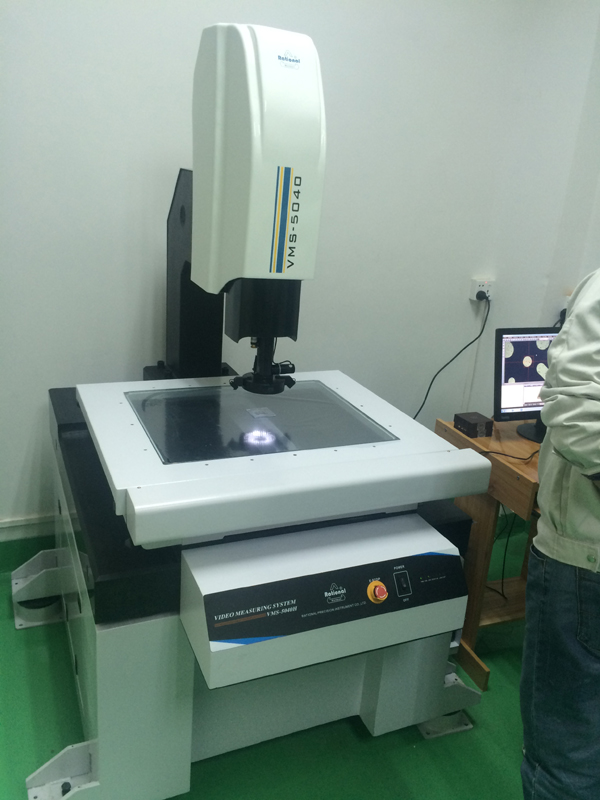

- 產品/服務：佛山萬濠VMS-4030H大行程全自動影像測量儀價格
- 型 號：VMS-5040H
- 品 牌：臺灣萬濠
- 單 價：面議
- 更新日期：2018-04-30
- 有效期至：長期有效
- 瀏覽次數：854
產品簡介
佛山萬濠VMS-4030H大行程全自動影像測量儀價格 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。佛山萬濠VMS-4030H大行程全自動影像測量儀價格 就選中特儀器。對應速度快，周到細致。............
產品詳細介紹
佛山萬濠VMS-4030H大行程全自動影像測量儀價格 -- -該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器10大突出特點：
佛山萬濠VMS-4030H大行程全自動影像測量儀價格
中特知識分享
影像測量儀校準規范知識
影像測量儀作為制造行業的必備測量設備，已經廣泛的應用于各行各業，其擁有一個統一的標準是非常必要的，在2012年已經實施了適用于影像測量儀的校準規范（JJF 1318-2011）。該規范引用了幾何測量設備校準中的不確定度評定指南和影像測量儀的驗收監測和復檢監測。下面讓我們了解一下規范中都有哪些重要參數。
1.在平面上的尺寸測量誤差(Exy)：該測量誤差代表影像測量儀在二維平面上，任意方向擺放工件的二維尺寸示值誤差。
2.在Z軸上的尺寸測量誤差( Ez)：該測量誤差代表影像測量儀垂直方向測量的示值誤差。
3.鏡頭的尺寸測量誤差(Ev)：在平臺不移動的情況下，影像視場范圍內測量平面上任意尺寸的示值誤差。
4.各截面測量結果的一致性(Ec)：影像測量儀在光軸的不同截面上測量時，各截面坐標原點投影與XY平面的一致性。簡單的說是影像測量儀在z軸方向上下移動時，Z軸與XY水平面之間的垂直程度，也可以反映鏡頭在不同高度用影像測量特性的一致性。
5.二維探測誤差(P2D)：用影像測量儀測量標準圓的半徑變化幅度。
6.探測誤差(PV)：影像測量儀在視場范圍內測量標準圓的半徑變化幅度。
7.變倍探測誤差(Pz)：影像測量儀在不同倍率下測量標準圓心坐標的示值變化幅度。
如果您覺得“佛山萬濠VMS-4030H大行程全自動影像測量儀價格”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.521uz.com/com_yq2017/sell/itemid-7257639.html
已經有854位訪客查看了本頁.
佛山萬濠VMS-4030H大行程全自動影像測量儀價格
儀器10大突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 開發QMS3D軟件，可滿足客戶不同測量需求
佛山萬濠VMS-4030H大行程全自動影像測量儀價格
技術規格參數：
|
儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤（3+L/200）L為被測長度，單位：mm） |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭（二選一） |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||
中特知識分享
影像測量儀校準規范知識
影像測量儀作為制造行業的必備測量設備，已經廣泛的應用于各行各業，其擁有一個統一的標準是非常必要的，在2012年已經實施了適用于影像測量儀的校準規范（JJF 1318-2011）。該規范引用了幾何測量設備校準中的不確定度評定指南和影像測量儀的驗收監測和復檢監測。下面讓我們了解一下規范中都有哪些重要參數。
1.在平面上的尺寸測量誤差(Exy)：該測量誤差代表影像測量儀在二維平面上，任意方向擺放工件的二維尺寸示值誤差。
2.在Z軸上的尺寸測量誤差( Ez)：該測量誤差代表影像測量儀垂直方向測量的示值誤差。
3.鏡頭的尺寸測量誤差(Ev)：在平臺不移動的情況下，影像視場范圍內測量平面上任意尺寸的示值誤差。
4.各截面測量結果的一致性(Ec)：影像測量儀在光軸的不同截面上測量時，各截面坐標原點投影與XY平面的一致性。簡單的說是影像測量儀在z軸方向上下移動時，Z軸與XY水平面之間的垂直程度，也可以反映鏡頭在不同高度用影像測量特性的一致性。
5.二維探測誤差(P2D)：用影像測量儀測量標準圓的半徑變化幅度。
6.探測誤差(PV)：影像測量儀在視場范圍內測量標準圓的半徑變化幅度。
7.變倍探測誤差(Pz)：影像測量儀在不同倍率下測量標準圓心坐標的示值變化幅度。
如果您覺得“佛山萬濠VMS-4030H大行程全自動影像測量儀價格”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
