產品詳情

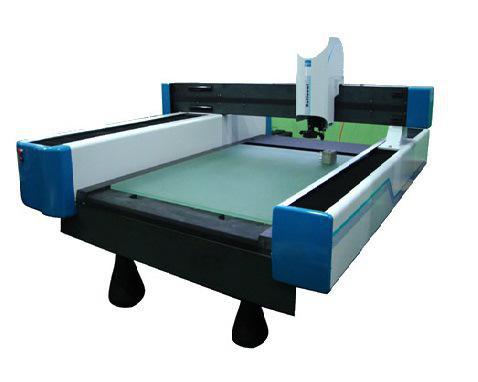

- 產品/服務：佛山萬濠VMS-5040HCNC全自動影像測量儀供應商
- 型 號：VMS-5040H
- 品 牌：臺灣萬濠
- 單 價：面議
- 更新日期：2018-04-30
- 有效期至：長期有效
- 瀏覽次數：910
產品簡介
佛山萬濠VMS-5040HCNC全自動影像測量儀供應商 ----該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。佛山萬濠VMS-5040HCNC全自動影像測量儀供應商對應速度快，周到細致。............
產品詳細介紹
佛山萬濠VMS-5040HCNC全自動影像測量儀供應商 -- -該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
儀器10大突出特點：
佛山萬濠VMS-5040HCNC全自動影像測量儀供應商
中特知識分享
光源對于光學影像技術來說也是很重要的一個因素，不同的光源有各自不用的用途，在影像測量儀中，主要有表面光、輪廓光、同軸光三種光源系統。七海測量作為光學影像測量技術的領導品牌，為大家提供3種影像測量儀光源的相關知識。
表面光光源比較常用的照明方式是使用環形燈照明，一般采用點狀或環狀照明，能夠給漫反射表面提供足夠的光線。表面光源在測量時的作用主要是工件表面進行普通的照明。
輪廓光光源的照明方式與其他照明方式有很大不同，其主要是放置在物體的背面，分析圖像的入射光。輪廓光源讓透光和不透光的部分區分開來，透光的地方呈白色，不透光的地方呈黑色，所以使用輪廓光光源系統時，物體表面特征會丟失，但可以清晰地得到物體的輪廓信息。
同軸光光源系統使用的是一種特殊的半反射鏡面，將光線反射到相機的透鏡軸方向。半反射鏡面只讓從物體表面反射并垂直于透鏡的光線通過。同軸光源提供的這種照明技術對于實現扁平物體且有鏡面特征的表面的均勻照明很有用。
如果您覺得“佛山萬濠VMS-5040HCNC全自動影像測量儀供應商”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
本頁鏈接：http://m.521uz.com/com_yq2017/sell/itemid-7257535.html
已經有910位訪客查看了本頁.
佛山萬濠VMS-5040HCNC全自動影像測量儀供應商
儀器10大突出特點：
1. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
2. 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
3. 采用亞像素細分技術，提高邊界分辨能力
4. 在線SPC數據處理分析，大批量治具測量
5. X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
6. 采用開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
7. 采用花崗石底座，性能穩定，不易變形
8. 可選配筒鏡自動變倍功能，無需頻繁像素校正實現多倍率下測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
10. 開發QMS3D軟件，可滿足客戶不同測量需求
佛山萬濠VMS-5040HCNC全自動影像測量儀供應商
技術規格參數：
|
儀器型號 |
VMS-2515H |
VMS-3020H |
VMS-4030H |
VMS-5040H |
|||||
|
|
金屬臺尺寸 |
450*280 |
500*330 |
606*466 |
706-466 |
||||
|
玻璃臺尺寸 |
306*196 |
350*250 |
450*350 |
550*450 |
|||||
|
運動行程X.Y |
220*150 |
300*200 |
400*300 |
500*400 |
|||||
|
Z軸升降行程 |
150調焦 |
150調焦 |
150調焦 |
150調焦 |
|||||
|
X、Y、Z軸數顯分辨率 |
0.5um |
0.5um |
0.5um |
0.5um |
|||||
|
X、Y坐標示值誤差 |
≤（3+L/200）L為被測長度，單位：mm） |
||||||||
|
儀器重量 |
220 |
270 |
325 |
450 |
|||||
|
外形尺寸 |
670*660*950 |
720*950*1020 |
720*950*1020 |
||||||
|
|
三軸運動速度 |
100mm/s |
|||||||
|
三軸定位精度 |
0.001mm |
||||||||
|
|
攝像機 |
TEO彩色1/2″CCD攝像機 |
|||||||
|
變焦鏡頭 |
變焦鏡頭帶同軸光變焦鏡頭（二選一） |
||||||||
|
變焦鏡頭倍率 |
0.7-4.5X |
||||||||
|
視頻總倍率 |
30-190X |
||||||||
|
物方視場 |
11.1-1.7mm |
||||||||
|
電源 |
AC220V/AC110V |
||||||||
|
消耗功率 |
100W |
||||||||
中特知識分享
光源對于光學影像技術來說也是很重要的一個因素，不同的光源有各自不用的用途，在影像測量儀中，主要有表面光、輪廓光、同軸光三種光源系統。七海測量作為光學影像測量技術的領導品牌，為大家提供3種影像測量儀光源的相關知識。
表面光光源比較常用的照明方式是使用環形燈照明，一般采用點狀或環狀照明，能夠給漫反射表面提供足夠的光線。表面光源在測量時的作用主要是工件表面進行普通的照明。
輪廓光光源的照明方式與其他照明方式有很大不同，其主要是放置在物體的背面，分析圖像的入射光。輪廓光源讓透光和不透光的部分區分開來，透光的地方呈白色，不透光的地方呈黑色，所以使用輪廓光光源系統時，物體表面特征會丟失，但可以清晰地得到物體的輪廓信息。
同軸光光源系統使用的是一種特殊的半反射鏡面，將光線反射到相機的透鏡軸方向。半反射鏡面只讓從物體表面反射并垂直于透鏡的光線通過。同軸光源提供的這種照明技術對于實現扁平物體且有鏡面特征的表面的均勻照明很有用。
如果您覺得“佛山萬濠VMS-5040HCNC全自動影像測量儀供應商”描述資料不夠齊全，請聯系我們獲取詳細資料。(聯系時請告訴我從給覽網看到的，我們將給您最大優惠！)
