產品說明
一、QBY鋁合金氣動隔膜泵的作用
1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、氣動隔膜泵在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、的輸送，因?yàn)椋阂弧⒔拥睾蟛豢赡墚a(chǎn)生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因?yàn)楦裟け脤α黧w的攪動zui小。
3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外氣動隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟?？勺鳛橐苿?dòng)式物料輸送泵。 5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、氣動隔膜泵可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ?，對材料的物理影響小?br />
7、氣動隔膜泵在工業領域的作用是巨大的，很多難以人類手工完成的都可以通過氣動隔膜泵來完成，間接的保證了員工的工作安全。
二、QBY鋁合金氣動隔膜泵作用用途
1.QBY氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.鋁合金氣動油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.鋁合金氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.鋁合金氣動涂料泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.鋁合金氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體zui高可耐150℃。

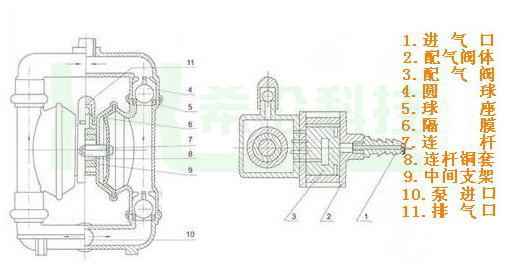

三、QBY鋁合金氣動隔膜泵的工作原理
在氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
四、QBY鋁合金氣動隔膜泵主要參數
| 名稱 |
型號 |
進出口徑
（mm） |
流量
（m3/h） |
揚程
（m） |
吸程
（m） |
zui大允許
通過顆粒
φ（mm） |
zui大供
氣壓
（kgf/cm2） |
zui大空氣消耗量
（m3/min） |
鋁
合
金
氣
動
隔
膜
泵 |
QBY-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
0.3 |
| QBY-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
0.3 |
| QBY-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
| QBY-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
| QBY-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
| QBY-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
| QBY-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |

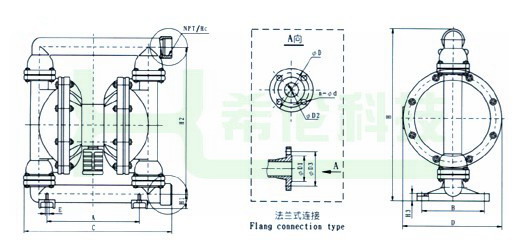

五、QBY鋁合金氣動隔膜泵安裝連接尺寸
| 型 號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋式 |
法蘭式 |
| NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d |
| QBY-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
| QBY-40 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 1/2 |
- |
- |
- |
- |
- |
- |
| QBY-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
| QBY-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 1/2 |
84 |
50 |
125 |
165 |
4 |
18 |
| QBY-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
| QBY-100 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
|
118 |
80 |
160 |
200 |
8 |
18 |

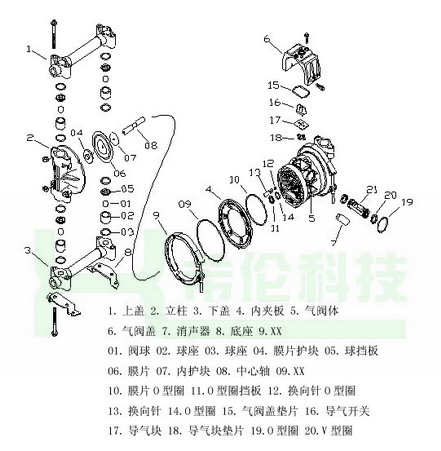

六、QBY鋁合金氣動隔膜泵分解圖
七、QBY鋁合金氣動隔膜泵
1.產品名稱，2.產品型號，3.產品材質，4.產品流量，5.產品揚程，6.隔膜材質，7.如果使用單位已經選擇型號規格請與我公司直接訂貨。
