產品說明
| 電接點雙金屬溫度計的詳細資料: |
 |

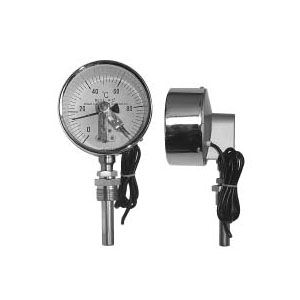

WSSX系列電接點雙金屬溫度計
|
|
應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。無紙記錄儀直接測量各種生產過程中-80~500℃范圍內體、蒸汽和氣體介質溫度。
特點
· 現場顯示溫度,直觀方便;
· 具有自動切斷電源和報警功能;
· 安全可靠,使用壽命長;
· 多種結構形式,可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化,當其與上下限觸點或斷開的同時,使電路中的繼電器動作,從而自動控制及報警。
主要技術參數
· 產品執行標準:JB/T8803-1998 GB3836-83
· 標度盤公稱直徑:100
· 精度等級:(1.0),1.5
· 熱響應時間:≤40S
· 防護等級:IP55
· 正常工作大氣條件:溫度-25~+55℃,相對濕度≤85%
· 設定點誤差:設定點誤差應不超過基本誤差限的1.5倍。
· 切換差:切換差應不超過基本誤差限的1.5倍。
· 切換重復性:雙金屬溫度計切換重復性極限范圍不大于基本誤差限值的1/2。
| 電氣參數 |
|
額定功率VA
|
zui高工作電壓V
|
zui大允許電流
|
|
10
|
220 a.c
|
0.7A
|
|
24 d.c
|
|
| 選型編碼 |
|
型號命名方法
|
WSS
|
|
雙金屬溫度計
|
| |
X |
|
電接點結構 |
| 表盤公稱直徑 |
-4/5 |
|
Φ100/ф150 |
| 表盤形式 |
0 |
|
軸向(直型) |
| 1 |
|
徑向(角型) |
| 8 |
|
萬向(可調角型) |
| 安裝固定形式 |
0 |
|
無固定裝置 |
| 1 |
|
可動外螺紋 |
| 2 |
|
可動內螺紋 |
| 3 |
|
固定螺紋 |
| 4 |
|
固定法蘭 |
| 5 |
|
卡套螺紋 |
| 6 |
|
卡套法蘭 |
| 保護形式 |
M |
|
上下限 |
| N |
|
雙上限 |
| P |
|
雙下限 |
|
| 備注: |
| 選型須知:請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。 |
| 選型舉例:萬向型,表盤直徑Φ100,測溫范圍0~400℃,1.5級,活動外螺紋M27×2,長度450mm |
| WSSX-481, 0~400℃,L=450, M27×2,1.5級 |
| 型號及規格 |
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定裝置
|
|
WSSX-400/500
|
-80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
|
1.5
|
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
75
100
150
200
300
400
500
750
1000
|
無固定裝置
|
|
WSSX-401/501
|
|
WSSX-480/580
|
|
WSSX-401/501
|
可動外螺紋
|
|
WSSX-411/511
|
|
WSSX-481/581
|
|
WSSX-402/502
|
可動內螺紋
|
|
WSSX-412/512
|
|
WSSX-482/583
|
|
WSSX-403/503
|
固定螺紋
|
|
WSSX-413/513
|
|
WSSX-483/583
|
|
WSSX-404/504
|
固定法蘭
|
|
WSSX-414/514
|
|
WSSX-484/584
|
|
WSSX-405/585
|
卡套螺紋
|
|
WSSX-415/515
|
|
WSSX-485/585
|
|
WSSX-406/506
|
卡套法蘭
|
|
WSSX-416/516
|
|
WSSX-486/586
|
|
| 備注:特殊形式可根據協議訂貨。 |
| 電接點接線方式 |
 |
|
|
