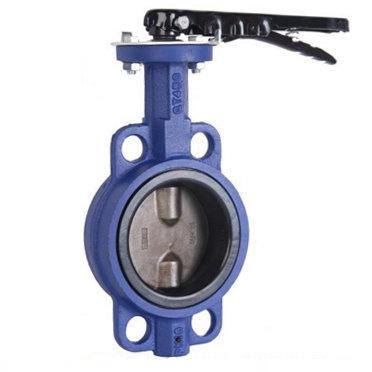

D7A1X-10手柄對夾式蝶閥

上海桂隆閥門機械有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2011-12-31

瀏覽次數：1891

公司地址：上海市亭南公路1176號

13501655698 陳先生(先生)

點擊查看聯系電話在線詢價

產品簡介

公司簡介

上海桂隆泵閥機械有限公司是一家制造、加工、銷售為一體的綜合型企業，有著多年閥門、水泵制造經驗。產品廣泛用于廣泛用于給排水工程、石油、化工、冶金、化纖、城建、電力、水廠、建材、水泥等行業，部分產品打入國際市場。
      公司擁有精良的制造和檢測設備。主要產品有給排水閥門：彈性座封閘閥、信號閘閥；水利控制閥、多功能水泵控制閥；緩閉式止回閥、球型止回閥、消聲止回閥；軟密封蝶閥、信號蝶閥；倒流防止器。工業閥門：國標截止閥、德標波紋管截止閥、截止止回閥；國標閘閥、耐磨排渣閥、陶瓷閘閥；硬密封球閥、偏心半球閥；德標止回閥；硬密封偏心蝶閥、雙向壓蝶閥；自由浮球式疏水閥、倒吊桶式疏水閥；Y型過濾器、藍式過濾器；水泵：消防泵、排污泵、螺桿泵等，可為客戶設計定做相應的水泵控制系統。工作壓力為1.0Mpa-42Mpa、Class150——3500Lb；工作溫度為-196——570℃；材質有鑄鐵、碳素鋼、合金鋼、耐熱鋼、不銹鋼；操作方式有手動、齒輪傳動、電動、氣動、液壓傳動、自動等。主要產品執行國家標準及API、ANSI、JIS、DIN、MSS、ASME、BS等國外標準。
     桂隆產品的品質和良好的售后服務，迅速崛起于市場，取得了良好的業績，產品質量及性能受到用戶的好評..
     桂隆的宗旨：用心為您經營每一條管線！
     歡迎新老客戶來電來函咨詢指導！

展開

產品說明

手動對夾式蝶閥

詳細信息

_{^{產品名稱：手動對夾式蝶閥

產品型號：D7A1X-10

產品規格：DN40-DN200

公稱壓力：PN1.0/1.6Mpa

適用介質：水、氣、油品等

適用溫度：-23～121℃}}

特點

1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。

主要零部件材質

閥體		閥板		轉軸	襯套	閥座
材料名稱	代號	電鍍球黑鑄鐵	代號	材料名稱	材料名稱	材料名稱	代號	適用溫度(℃)
灰鑄鐵	Z	鋁青銅	B1	不銹鋼	潤滑青銅	天然膠	X1	-20～+85
球墨鑄鐵	G	ZG1Cr18Ni9Ti 不銹鋼	B2	碳鋼	聚四氟乙烯	海帕倫	X2	-18～+135 短時 -18～+149
鋁青銅	Q	鈦鋼	B3			乙丙橡膠	X3	-45～+135 短時 -50～+150
ZG1Cr13Ni9Ti 不銹鋼	T	CF8M不銹鋼	B4			氯丁橡膠	X4	-7～+93 短時 -7～+107
CF8M不銹鋼	P	碳鋼	B5			丁腈橡膠	X5	-12～82 短時 -12～+93
碳鋼	R	CF8M不銹鋼	B6			耐磨橡膠	X6	-10～+50
	C		B7			氟橡膠	X7	-23～+150
						耐熱乙丙橡膠	X9	-20～+150
						聚四氟乙烯	F4	+10～+150

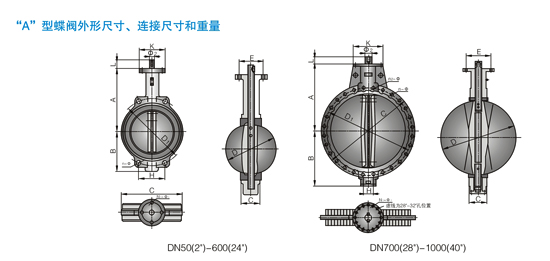

中線蝶閥

PN1.0/PN1.6MPa

規格		尺寸 (am)														重量 (kg)
mm	inch	A	B	C	D	L	H	D1	N-Φ	K	E	N1-Φ1	Φ 2	G	n2-M	重量 (kg)
50	2	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	25	175	89	44.7	64.5	32	96.2	1362	4-265	77	57.15	4-6.7	12.6	137	-	3.2
80	3	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4	200	114	52.1	10.4	32	70.80	185	4-245	92	69.85	4-10.3	15.77	156	-	4.9
125	5	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16	400	309	86.5	389.6	512 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18	422	328	105.6	440.51	512 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20	480	361	131.8	491.5	642 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24	562	459	152	592.5	702 82	113.42 120.46	725 770	4-30 4-36	276	215.9	4-22.2	50.65	816	-	188
700	28	624	520	163	695	6682	109.65	840	4-30 4-36	300	254	8-18	55 6335	895	4-M33	284
800	32	672	591	188	794.7	66 82	124	950	4-33 4-39	300	254	8-18	55 63.35	1015		368
900	36	720	656	203	864.7	118	117.57	1050	24-33	300	254	8-18	75	1115	4-M30	713
1000	40	800	721	216	965	142	129.89	1160	24-36	300	254	8-18	85	1230	4-M33	864

注：DN50(2")～800(32")“A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連
接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。
表中DN50(2")～500(20")中D1和n-Φ尺寸為蝶閥本身安裝定位尺寸，其中DN50(2")～350(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德國), BS4504(英國)，ISO2084、ISO2531(國際標準)，BS10-E(英國)，ANSI1259(美國)等法蘭連接標準。DN400(16")～500(20")包容GB9112-88、DIN2501、ISO2084、BS4504法蘭連接標準。
