有線電視數據測試儀 /手持數字電視頻譜分析儀 型號 ；HAD-DS2500
﹡頻譜分析能
掃速快達300毫秒/場，能夠捕捉突發帶內干擾；
具備多種檢波方式、大動態范圍參數設置，滿足用戶各種測試需要
﹡數字電視測試分析能
數字電視標測試
星座圖分析、統計分析、EVS帶內干擾分析
﹡模擬電視測試能
電平、載噪比、交流聲干擾、圖像調制度、限測試等
﹡上位機管理軟件
實現辦公自動化、輕松管理測試數據及報表輸出
大容量鋰電池、清晰度液晶顯示、防濕、寬溫、適合在嚴酷的野外環境下操作

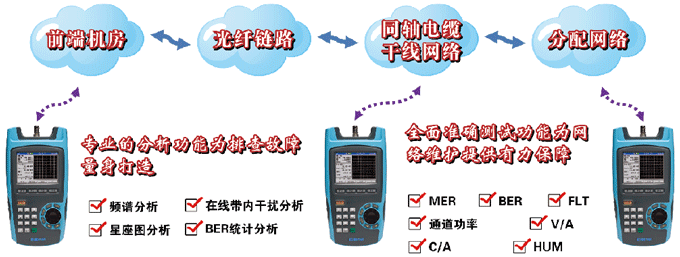

測試圖

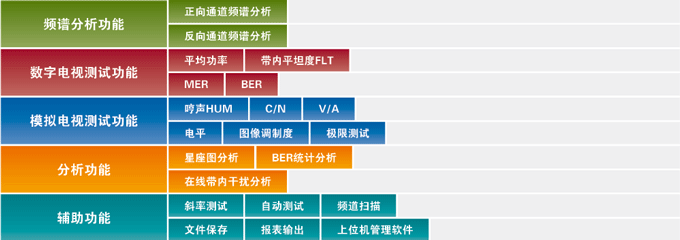

重要能程應用
| |
|
|
|
| 頻譜分析能 |
 |
DS2500采用Linux操作系統，的DSP軟件無線電和基帶協議分析術，使其具有強大的頻譜分析能，不僅相位噪聲低，并且300毫秒/場的快速掃速可輕松捕捉突發噪聲干擾，而解決普通場強儀由于掃速慢難以捕捉突發噪聲的問題。
﹡5M-1000MHz 頻譜分析帶寬滿足基于何術的雙向網絡的測試需求，通過觀察頻帶的頻譜狀況把握網絡質量情況。
﹡頻譜測試帶寬意可調、多RBW，滿足各種情況下的測試需求。
﹡峰值保持能，記錄波形zui大狀態，迅速定位故障位置；
﹡頻標快速定位能，通過移動頻標或雙頻標可以分析幅頻特性，從而加清楚的了解干擾情況。 |
| 數字電視測試能 |
 |
帶內平坦度（FLT）是信號波峰與波谷差值，反應網絡中端口阻抗匹配度的情況，是標要求的重要測試標之，可檢測網絡端口的質量問題，如果FLT不滿足標要求，則說明網絡中的信號存在反射，成回波影響，將對數字信號產生碼間串擾，影響節目收看質量。
平均率 用于表征數字頻道信號率強弱，也稱信道率。與傳統模擬電視信號峰值電平的概念和測試手段不同，數字信號類似噪聲，信號在調制到射頻載波前被行了隨機化處理。通常建議數字頻道平均率值要調整為比同系統模擬電視電平低6-10dB。
﹡率過容易成信號失真，無法收到清晰圖像；
﹡率過低受干擾程度大，不能滿足接收電平要求。 |
 |
調制誤差率（MER）是表征數字信號質量的重要的標，其表明數字信號在調制和傳輸過程中所受到的損傷，也定程度上說明該信號是否能被解調還原，以及解調還原后信號質量狀況。
比特誤碼率（BER）是影響數字電視終接收效果的直接標。當信號質量好的情況下，糾錯前與糾錯后的誤碼率是相同的，但有定干擾存在的情況下，糾錯前與糾錯后的誤碼率就不同，糾錯后的要低。盡管較差的BER 表示信號品質較差，但BER標只具有參考價值，并不表征網絡設備狀況，因為BER 測量偵測并統計每個誤碼，問題可能是由瞬間干擾或突發噪聲引起。
﹡典型目標值為1E-09，對于數字電視而言，這時觀看效果清晰、流暢；
﹡準無誤碼為BER為2E-04，偶然開始出現局馬賽克，還可以觀看；
﹡臨界BER為1E-03，大量馬賽克出現，圖像播放出現斷續；
﹡BER大于1E-03不能觀看。 |
| 模擬電視測試能 |
 |
哼聲調制（HUM）也叫交流聲調制，是由電源的低頻干擾產生，它等于信號振幅峰-峰值變化量與信號的峰值之比。
﹡系統產生的或因低頻響應不好而成的寄生低頻干擾（包括交流聲和相關的瞬態信號），引起圖像信號峰-峰值變化的范圍不應超過圖像信號電平的3%；
﹡其可以反映電源供電電壓、直流穩壓電源濾波不好、系統地線不好、接地電阻過大等問題。 |
 |
載噪比（C/N）是圖像載波率與規定噪聲帶寬內的噪聲率之比。是標要求的重要測試標之。
﹡C/N數值愈大，電視畫面清晰度愈好；
﹡標準GY/T106-92中規定有線電視系統（出口）的C/N標要求≥43dB。 |
 |
電平是模擬電視頻道中，用圖像載波峰值電平值表征頻道電平大小。
﹡標術規范規定系統輸出口電平為60-80dBuV。
視音比（V/A）即圖像載波與聲音載波電平差V/A，是為了鄰頻傳輸時，上鄰頻道圖像不被下鄰頻道聲音干擾的標。
﹡標術規范規定視音比V/A為14-23（鄰頻）；7-20（非鄰頻）
﹡V/A對音量音質也會有定的影響：適中或偏小時，不影響音量、音質；過大時，音量變小、音質變差。 |
 |
圖像調制度是可以作為觀測圖象質量的很好的初查項目，是為了廣播電視畫面質量所需行的圖像信號質量測試項目。當圖像調制深度不好時，微分增益和微分相位標也會不好。 |
 |
限測試可以很快的對有線電視系統模擬頻道的電平、視音比等標行檢測。自動找出整個系統中不合格頻道的個數及每個頻道的不合格原因。 |
| 分析能 |
 |
星座圖分析 在星座圖上可以得到數字信號損傷的定性信息，從而幫助我們迅速找到問題所在。星座圖能找到諸如噪聲干擾、連續波干擾、調制器輸出誤差、增益壓縮、相位噪聲等各種引起接收問題的原因。不同故障原因成星座圖形狀發生變化，術人員可以通過不同的星座圖形狀判斷故障來源：
﹡調制器本振相位噪聲不合格在星座圖上的表現是出現漩渦星座
﹡調制器正交不合格的表現是出現菱形星座
﹡空間干擾、放大器等有源設備失真帶來的諧波產物成干擾的表現是星座圖每個格里的點成環形分布
﹡調制器載波調制幅度不相等的表現是出現長方形星座
﹡調制器載波泄露到輸出單元會成星座圖整體平移
﹡放大器有源設備失真、激光器削波會成星座圖外圍的點被中心吸引 |
 |
BER統計分析能 利用統計分析能，統計段時間內的BER標變化，查看信號變化的時間規律，有利于分析網絡異常時發現規律、查找突發故障解決網絡隱患。并且統計數位別的BER，滿足標對機房信號BER<1E-11別的測試要求。 |
 |
EVS在線帶內干擾分析 落在頻帶內的干擾，如噪聲、雜波等。在不中斷傳輸信號的情況下，對8MHz帶寬內是否存在干擾行分析。如果網絡中存在干擾，MER、BER都會惡化，但是如何鎖定干擾點在哪里，是帶內還是帶外，從頻譜上是看不到的，因為帶內的干擾會淹沒在8MHz傳輸頻帶內，此時須依賴EVS能行分析，清楚地得到干擾點在頻譜中的分布情況，所以此項能是幫助術人員地查找故障點的有效具。 |
| 輔助能 |
 |
斜率測試 是為了能夠快速的檢驗有線電視系統的平坦度和分配器的增益，可以行斜率/電平列表測量。用戶多可以快速地查看16個頻道的電平，并且觀測它們的曲線和數值。 |
 |
自動測試 可以同時對有線電視系統中所有頻道行電平測試、頻譜測試、斜率測試、限測試、QAM測試和CM測試。用戶也可以自行選擇其中幾個項目行測試，測試結果自動保存。 |
 |
頻道掃描 可以快速測試頻道的電平平坦度，查看相鄰頻道、意頻道間電平差值是否滿足標測試要求。通過移動頻標清楚的查看意頻道的視頻、音頻值、視音比、平均率值。可以同屏觀察多150個頻道。 |
 |
電壓測試 DS2500系列能夠同時測量電池電壓、干線電壓并自動判斷交直流。 |
| |
上位機管理軟件 DS2500系列配備有上位機管理軟件，可以方便的行文件管理。通過計算機分析測試人員保存的單頻道電平，限測試，斜率測試，頻道掃描，頻譜掃描和QAM等測試數據。 |
|
|
|
|
 |
|
 |
|
|
| |
標
|
DS2500
|
DS2500C
|
DS2500E
|
DS2500R
|
DS2500R+
|
DS2500T
|
|
基本頻率標
|
頻率范圍/分辨率
|
5~1000MHz/100Hz
|
|
頻率度
|
±10x10-6
|
|
輸入阻抗
|
75Ω
|
|
頻譜分析標
|
電平測試范圍
|
10~120dBμV
|
|
電平分辨率/度
|
0.1dB/±1.5 dB
|
|
動態范圍
|
60 dB
|
|
RBW
|
30KHz/100KHz/300KHz/1MHz/3MHz(自適應)
|
|
掃速
|
典型值300毫秒/場（8MHz帶寬）
|
|
測量設置帶寬
|
zui大995MHz
|
|
回傳噪聲測試
|
√
|
|
數字電視標
|
平均率范圍
|
30~110 dBμV
|
×
|
|
電平分辨率/度
|
0.1dB/±1.5 dB
|
×
|
|
MER范圍/度
|
~40 dB/±2 dB
|
×
|
|
BER
|
1E-3~1E-9(RS前/后)
|
×
|
|
支持調制類型
|
16/32/64/128/256QAM ITU-T J.83 ANNEX A/B/C
|
×
|
|
星座圖
|
√
|
×
|
|
在線帶內干擾分析/統計分析
|
√
|
×
|
|
模擬電視標
|
電平測試范圍
|
30~120dBμV
|
|
電平分辨率/度
|
0.1dB/±1.5 dB
|
|
C/N、V/A
|
√
|
|
輔助能
|
斜率、頻道掃描/管理
|
√
|
|
自動測試/干線電壓檢測
|
√
|
|
CM測試能
|
DOCSIS 3.0
|
√
|
×
|
|
CM注冊/ Ping/ FTP測試
|
×
|
√
|
×
|
√
|
×
|
|
Traceroute /Web瀏覽
|
×
|
√
|
×
|
√
|
×
|
|
QAM調制源
|
頻率范圍
|
×
|
5~65MHz
|
×
|
5~65MHz
|
×
|
|
MER
|
×
|
﹥38dB
|
×
|
﹥38dB
|
×
|
|
調制類型
|
×
|
QPSK;QAM(8/16/32/64);CW
|
×
|
QPSK;QAM(8/16/32/64);CW
|
×
|
|
符號率
|
×
|
160/320/640/1Ksym/s
|
×
|
160/320/640/1Ksym/s
|
×
|
|
輸出電平
|
×
|
68~120 dBμV
|
×
|
68~120 dBμV
|
×
|
|
EoC測試標
|
模擬EoC頭端或終端
|
×
|
√
|
×
|
×
|
|
鏈路信息檢測/線路噪聲顯示
|
×
|
√
|
×
|
×
|
|
頭端局端網絡信息
|
×
|
√
|
×
|
×
|
|
連接信息/橋接信息/ PING
|
×
|
√
|
×
|
×
|
|
系統聯調測試標
|
發送/接受頻率范圍
|
×
|
5~65MHz/100~110MHz
|
×
|
|
頻率度
|
×
|
±10KHz
|
×
|
|
調制方式
|
×
|
支持FSK，f=67KHz
|
×
|
|
輸出電平范圍/度
|
×
|
90~110 dBμV/±1.5dB
|
×
|
|
多機聯調測試
|
聯機噪聲排查/聯機電平調試
|
×
|
√
|
×
|
|
反向通道頻響測試
|
×
|
√
|
×
|
|
上行信道性能評估
|
×
|
√
|
×
|
|
CMMB
測試標
|
通道率范圍/度
|
×
|
-100 ~ +5dBm/±2.0dB
|
|
CNR范圍/度
|
×
|
~28dB/±2.0dB
|
|
BLER測試
|
×
|
LDPC/RS-BLER
|
|
回波測試范圍
|
×
|
-102.4 ~ +102.4us
|
|
回波測試頻標
|
×
|
支持50個頻標
|
|
CMMB
&DTMB
GPS能
|
GPS度
|
×
|
<5米
|
|
GPS定位速度
|
×
|
<5s
|
|
數據存儲
|
×
|
20MBytes
|
|
電子地圖
|
×
|
支持在線地圖
|
|
DTMB測試標
|
通道率范圍/度
|
×
|
-95 ~ +5dBm/±2.0dB
|
|
MER范圍/度
|
×
|
~30dB/±2.0dB
|
|
回波測試范圍
|
×
|
-64.02~64.02us(PN420)/-78.7~78.7us(PN595)/-133.47~133.47 us (PN945)
|
|
回波測試頻標
|
×
|
支持50個頻標
|
|
其它
|
外形尺寸/重量
|
約247mm x 130mm x 67mm/約1160g
|
|
電池/充電時間/連續作時間
|
14.8V/2.1AH 可充電鋰電池/4~5小時/大于5小時
|
|
界面顯示/通訊口/軟件
|
中/英文顯示設置/ USB、LAN/上位機管理軟件
|
|
|
|
|
