產品簡介
產品名稱:外夾式超聲波流量計
公司簡介
|
金湖順儀儀表有限公司是專業的工業自動化儀表生產企業, 生產多個類型的溫度儀表、壓力儀表、顯示儀表、校驗儀表、流量?jī)x表、儀表盤、線纜橋架以及儀表專用電纜、補償導線等。我廠座落在風景秀麗的漁米之鄉--江蘇省金湖縣，毗鄰揚州、南京，交通十分便利，經過多年的積累，我廠現已發展成為集生產、銷售、研發為一體的綜合性儀表生產廠家。
我公司自成立以來，本著“以科技創造奇跡”的經營理念，堅持“與巨人同步”的發展戰略，在短短的時間內取得了驕人的業績和長足的發展。以科技為先導，以客戶價值為依托，有包括您在內的社會各界的一如既往的支持，我們相信，我司一定會成為您事業的助推器。
在網絡發展"高速化、數字化、綜合化、智能化"的今天，我司將以"誠信、創新、高效、進取"的企業精神。我們?cè)敢馔ㄟ^現代化網絡手段，為社會各界提供一個更為快捷方便的服務渠道。
當今企業在市場經濟大潮中，直接面臨著知識經濟和商品經濟的雙重壓力，此種情況既給企業創造更多更好的機會，同時也使企業面臨更大的風險和挑戰！著眼現在，瞄準將來，我們將以過硬的產品質量、良好的企業信譽、誠信的售后服務，創造更加美好的明天。
展開
產品說明
|
產品名稱:外夾式超聲波流量計
|
 |
|
 |
|

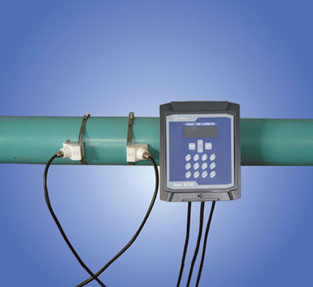

放大圖片
|
|
 |
產品介紹：
|
|
| SY-CSB-1000外夾式超聲波流量計系列是金湖順儀儀表有限公司測量滿管的液體流量計，可選擇隔爆兼本質安全型，隔爆等級Exd[ib]ⅡBT6，并可選擇本質安全型遙控器，防爆等級ExibⅡBT6，可測量的介質：飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、柴油、燃油化工液體其他均質流體。 |
|
|
詳細內容：
|
|
| SY-CSB-1000外夾式超聲波流量計的詳細資料： |
 SY-CSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收和硬件參數無關化設計方法；通過選用國際上新、先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機（壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型）滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
 |
 |
 |
 |
 |
| 壁掛主機 |
防爆型主機 |
盤裝型主機 |
外夾式傳感器 |
高溫傳感器 |
|
項目
|
性能/參數
|
|
測量主機
|
準確度
|
1.0 %
|
|
重復性
|
0.2%
|
|
流速范圍
|
0-64m/s
|
|
測量周期
|
500mS （每秒2次，每個周期采集128組數據）
|
|
測量原理
|
超聲波時差原理，4字節IEEE754浮點運算
|
|
顯示接口
|
可連接2×10背光型漢字或者2×20字符型液晶顯示器
|
|
操作
|
外接16鍵輕觸鍵盤以及PC計算機設參軟件
|
|
輸入
|
3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
|
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
|
|
輸出
|
電流信號 （可選模塊）：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 （可選模塊）：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 （其中1路脈沖寬度6~1000ms間可編程，默認200ms） 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。
|
|
通訊協議
|
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ascii 協議
|
|
其它功能
|
自動記憶前64日、前32個月、前2 年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。
|
|
工作電流
|
50mA （不連接鍵盤顯示和蜂鳴器不響的條件下）
|
|
備用電池
|
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
|
|
環境溫度
|
-10℃～70℃（大于此溫度范圍要求請與廠家聯系）
|
|
工作時間
|
連續
|
|
版 本 號
|
CSB12
|
CSB13
|
CSB14
|
CSB15
|
|
電 源
|
24VDC
|
8~30VDC
|
24VDC
|
85~264VAC/24VDC
|
|
尺寸
|
Φ84
|
116×62
|
92×36
|
150×95
|
|
傳感器
|
外縛式
|
標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～1000mm
標準L1型，適用管徑DN300～6000mm

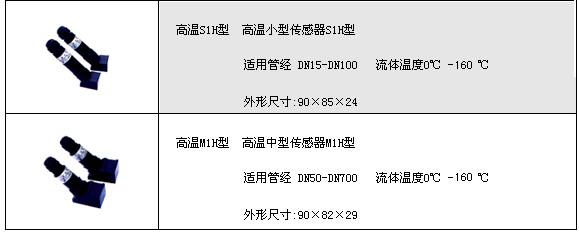

高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～1000mm
其它廠家的傳感器
|
|
插入式
|
測量管道材質不限（不停產安裝）適用于管徑DN80以上。
|
|
管段式
|
π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
|
|
信號電纜
|
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
|
|
防護等級
|
IP68（可浸水工作）
|
|
可測管道
|
管材
|
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
|
|
襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
|
|
內徑
|
15mm～6000mm（π型管段式內徑可小至2毫米）
|
|
直管段長度
|
上游≥10D，下游≥5D，距泵出口處≥30D。
|
|
測量介質
|
種 類
|
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
|
|
濁 度
|
≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
|
|
溫 度
|
-40℃～160℃
|
|
流 向
|
可對正反向流量分別計量，并可計量?jī)袅髁俊?/p>
|

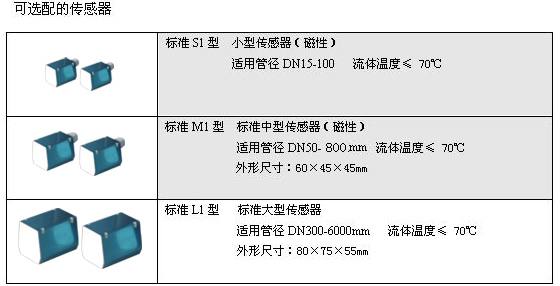

可選配的傳感器

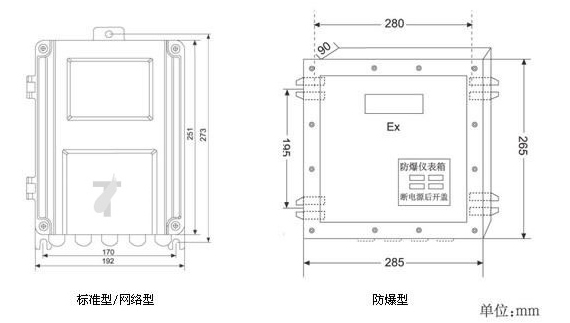

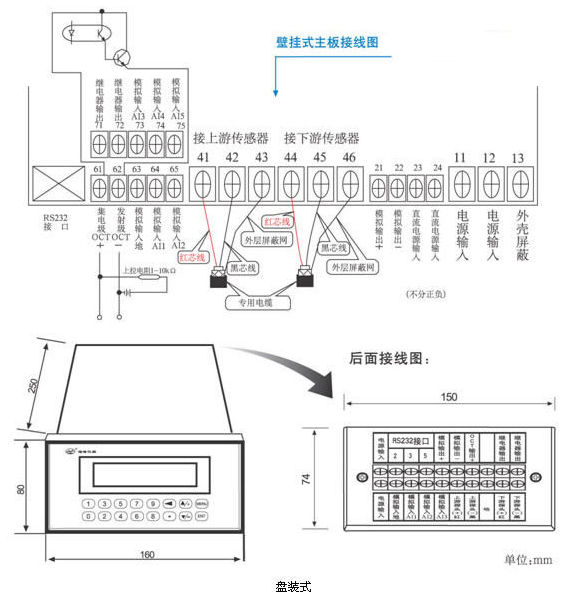

外形尺寸與接線圖
|
|
|
