產品簡介

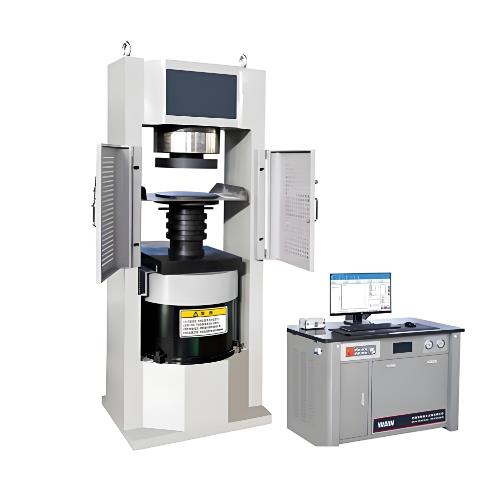

YAW系列微機控制全自動壓力試驗機主要由單絲杠、電動調整試驗空間的主機，壓差式伺服油源、全數字測控器GTC350和計算機系統所組成。
公司簡介
濟南旭聯儀器設備有限公司 主要生產研發力學試驗機 多年在力學試驗機領域占有重要位置 每年銷售的試驗設備在各行業位居行業前位 國內外均有客戶在使用 歡迎有力學試驗設備需求的客戶來建立合作 電話0531-85966136 http:www.jnxlyq.com
展開
產品說明
YAW系列微機控制全自動壓力試驗機主要特點
YAW系列微機控制全自動壓力試驗機主要由單絲杠、電動調整試驗空間的主機，壓差式伺服油源、全數字測控器GTC350和計算機系統所組成。
1. 微機控制全自動壓力試驗機主機
主機采用四立柱、單絲杠、電動調整試驗空間高度式結構，經超精密加工的柱塞式（間隙密封）的工作油缸組件安裝在下機座。采用美國進口的MSI液壓傳感器測力，通過管路與油缸下腔相連通，工作油缸組件的柱塞上端安裝熱處理后的高硬度下壓板。機座四角安裝四立柱與上橫梁聯接成承載框架，上橫梁安裝絲杠螺母傳動裝置，橫梁側面的電機通過減速機的鏈輪、鏈條傳動、驅動承載絲杠上、下運動達到調整試驗空間之目的。絲杠下端安裝球面調心式上壓板，確保試樣端面均勻受力。
2. 微機控制全自動壓力試驗機壓差式伺服油源
壓差式伺服油源，工作油泵采用高壓柱塞泵，噪聲低、性能好、壽命長。油箱采用不銹鋼板制作，整體密封方式，充分保護液壓油不受污染，提高其使用年限。壓差伺服系統是由電液比例伺服閥和電磁換向閥串聯成一體的配油系統再與針式手動送油閥、回油閥并聯而成，送油閥溢流口的前端壓力與其后端壓力的差值。提供給電液比例伺服閥作為其工作壓力。壓差伺服系統工作原理是：油箱內的液壓油經網式濾油器到油泵吸油口，泵的出口高壓油經高壓精密濾油器到壓差伺服系統。（在高壓精密濾油器前端還并聯一個安全閥，限制系統工作壓力，防止系統超載）。當進行伺服控制時，送、回油閥處于關閉狀態，電磁換向閥通電，回路處于和比例伺服閥出口聯通狀態。當需油缸活塞快速落下時，電磁換向閥另一端通電，油缸中的液壓油直接短路回到油箱。當用手動閥控制時，。伺服系統中的電液比例伺服閥及電磁換向閥皆處于斷電狀態（零狀態）。因此試驗機除具有非凡的電液伺服控制功能外，還可以作為屏顯機使用。
3. 微機控制全自動壓力試驗機全數字測控器
具有高速處理能力，超低噪聲、高抗干擾、高采樣頻率（100次/s）,測力分辨率高（24位），內外不分檔，用戶可根據試驗要求自行設定，開放式數據聯接口。實現試驗力、變形、位移的閉環控制。并且在試驗過程中三種控制方式之間可無沖擊、平滑轉換。具有自動調零、自動標定功能、超載、過壓、過流、過熱等保護功能。
4． 微機控制全自動壓力試驗機計算機系統及軟件包
YAW-3000B技術參數：
最大試驗力：3000KN
試驗力示值相對誤差：≤±1%
上下壓板尺寸：220*240（可定做）
上下壓板最大間距：320mm
活塞最大行程：50mm
活塞直徑：φ310mm
液壓泵額定壓力：40Mpa
電機功率：三相1.1kw
主機外形尺寸：1000*600*1500
凈重：約1600kg
設備配置：
主機框架一套
3000kN主油缸一只
3000kN進口傳感器一只
上壓盤一件
轉換接頭兩套
下壓盤一件
液壓站一套，采用靜音設計，包含：
高壓內嚙合齒輪泵（10L/min）
溢流閥、換向閥
控制器一套
防護罩一套
墊塊一塊；（高80mm）
聯想商務電腦一套
HP彩色噴墨打印機一臺
包裝及物流運輸
買濟南旭聯儀器設備的客戶，購買設備均為高強度防潮防雨高強度木質包裝箱，運送方式一般采取物流汽運方式安全運送至客戶所需地。
設備價格
不同的型號生產加工廠家的規格型號、選材標準、制造技術、加工精度等多方面因素影響，因此價格高低不同。用戶可根據具體要求，與我們聯系，選擇滿足自身產品的需要的試驗設備。
