價格：電議
所在地：江蘇 揚州市
型號：ST-008飛利蒲彩卡/PAL制式
更新時間：2012-05-14
瀏覽次數：2250
公司地址：中國 江蘇 揚州市 江蘇揚州開發區樸席鎮
王亞平(先生)
本廠創建于1986年,2009年8月由于區城劃分原廠"儀征市四通儀表廠"現劃規于揚州市國家級高新區，廠名變更為"揚州開發區樸席四通儀表廠"。
本廠專業研制生產電子產品維修及檢測儀器儀表,二十多年來研制生產了一批深受電子行業喜愛的產品,多年來我廠借助<無線電>.<家電維修>.<電子報>等國內品牌媒體的強勢宣傳推廣,加之我廠:實用.實惠.實在的經營理念.使我廠在國內電子產品維修檢測界享有較高知名度及美譽度.近年來本廠產品巳為國外用戶配供.
本廠電視信號發生器產品1992年經過揚州市產品監督檢驗所檢測.我廠是本地區該類產品的惟一送檢單位.
.
信任 源于25年高性價比品牌
| 是否提供加工定制 | 是 | 類型 | 電視信號發生器 |
| 品牌 | ST | 型號 | ST-008飛利蒲彩卡/PAL制式 |
| 頻率 | 視頻輸出（MHz） | 電平 | 50mv（V） |
| 外形尺寸 | 1.5U標準機箱250*482*66（mm） | 重量 | 2.50（kg） |
本機適用于:電視機生產 電視機研制 電視臺等
以下是飛利浦卡:制式任選 添加臺標
以上是飛利浦卡:制式任選 添加臺標

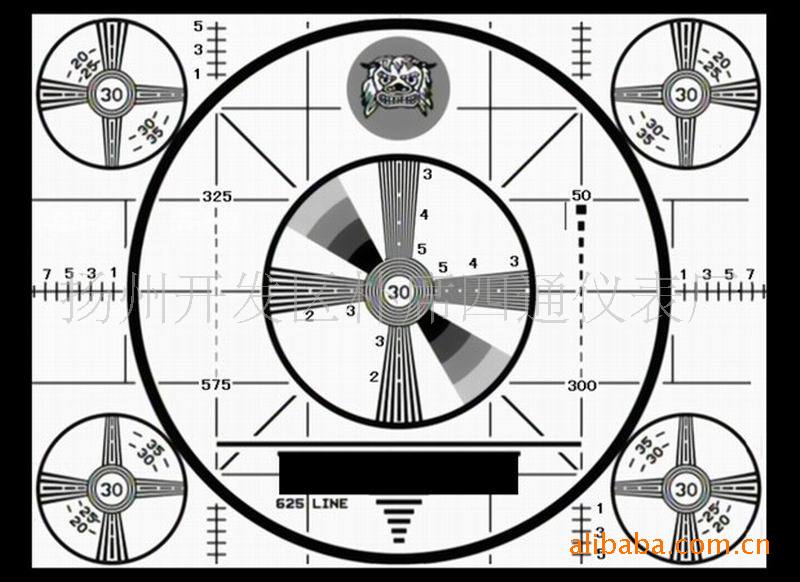

飛利浦測試卡技術參數
一、 電子圓內部圖案
1、 黑色矩形方塊
在圓內頂部有一個黑色方塊，垂直寬度占一個方格，水平寬度占四個方格（12毫秒）。此黑色方塊用來檢測圖象通道的低頻響應。如果低頻響應差，黑色矩形方塊的右邊沿會出現拖尾現象。
2、 黑色針形線
在黑色矩形方塊下面有一高度為一方格、寬度為5方格的白色區，在白色區的左面有一條針狀垂直黑線，此黑色針狀線主要用來檢驗電視信號的反射情況。例如，天線與信號通道之間的阻抗不匹配，或者接收條件處于多經反射時，黑色針狀線的旁邊會出現重影。
4、 黑白方塊
在圓內上半部有一條14格黑白相隔的圖案。產生這個圖案的信號是一竄周期為4毫秒的方波信號。由于黑白方塊不帶有彩色，因此形成黑白方格的電視信號沒有色度信號，僅亮度信號。在設計這個測試卡時，使這個方波亮度信號的幅度與組成彩條圖象的三基色信號的幅度相等。這樣，可以通過對黑白方塊與彩條圖案的比較，來檢驗加到彩色顯象管三個陰上的三基色信號電壓的幅度比例正確。
5、 彩條
在黑白方格的下面有一組三基色和三補色組成的六個彩色方塊，自左至右 的順序是黃、青、綠、紫、紅、藍。這是一組75%幅度、飽和度的標準彩條。用標準彩條的照片或測試卡與電視機顯示的彩條作比較，可以直觀地分析色通道的質量和故障。
6、 黑底白色十字線
圓的中心部位有一條水平亮線，長度等于圓的直徑，寬度等于一個方格。在黑條的中間部位有一條經過圓心的水平亮線，并有若干條垂直亮線，這些亮線組成黑底白色十字線條圖案。中間一條垂直亮線與水平亮線的交點是圓心，也就是圖象的幾何中心，此中心應當落在顯象管的幾何中心上，也就是說，可以用圓的中心來件業顯示圖象的中心位置。
黑底白色十字線條中央部位的十字線主要用來檢驗靜會聚。如果靜會聚矢聚，則組成白色十字線的三基色將相互錯開，即顯示的不是白色十字線，而是相互錯開的基色十字線，這樣，可根據中央部位的十字線調整會聚，使三個基色十字線重合在一起，成為白色十字線。
6柵狀脈沖串條圖案
在黑底白色十字線圖案的下面，有五組不同間距的豎條圖案，這一圖案部位是不同頻率的正波串組成的亮度信號。每個正波形成相鄰的一根黑條和一根白條，這五個方塊中的正波頻率，從左至右分別是0.8MHZ 、1.8MHZ、 2.8MHZ 、 3.8MHZ、4.8MHZ。觀察這些垂直線條可用來檢驗兩個內容。
（1）清晰度和視頻帶寬 對于合格電視機應能清晰地看到這五組不同間隔的垂直條紋，后可能稍模糊一些，如若后第二塊的條紋看不清，則說明圖案的清晰度較差的主要原因。
（2）
7、 灰度階梯
在圓內還有一條水平排列的六級灰度圖案。這六級灰度的亮度信號的幅度分別是0%、20%、40%、60%、80%和。這個階梯形的亮度信號使相鄰兩個階梯之間具有一個固定的亮度差，可以用來檢驗下素二項性能。
（1） 信號傳輸通道的線形度。如果 通道的線形良好，則各方格的灰度將是等亮度遞增的。
（2） 白平衡。在白平衡良好時，各級灰度都不帶顏色。如果高亮度方塊或低亮度方塊帶有顏色，則表示黑白平衡未調整好。
8、 圓下部的黑長方塊
在灰度圖案的下面有一條黑色長方塊，左端有一條垂直白線，器功能與電子圓內上部的白底黑色針形線相同。
9、 黃-紅-黃圖案
在圓內下部有三個顏色方塊，按黃紅黃排列，在紅與黃方塊之間有垂直黑線作為分界線。這個圖案主要用來檢驗到達顯象管的亮度信號與色差信號之間的時差。
在正常情況下沒有時差時，紅色和黃色之間的分界線與黑線重合。當存在時差時，紅色與黃色的分界線變與黑線錯開。
二、 圖象的幾何失真
1、 枕形失真 現在彩色電視機采用了的自會聚彩色顯象管及的偏轉線圈，上下枕形失真已被補償。主要檢測左右失真。檢測時可目測左右兩邊的白線條是否為直線。
2、 幾何失真 圓外的方格應為正方形，如果不是正方形說明行場掃描的幅度比例不對，可調場幅和行幅，使方格成正方形，并使方格數基本符合17*13格。
3、 非線形失真 非線形失真可分垂直方向和水平方向的失真。
垂直方向的非線形失真是由于行掃描鋸齒電流非線形引起的，目前彩電是不須調整的。
測試卡中心大圓的圓心即為圖象的幾何中心，可用來檢測下列三個內容。
1） 檢驗圖象的寬高比：若寬高比正確，此圓是正圓，否則為橢圓。
2） 檢驗隔行掃描是否良好：隔行掃描良好時，圓周線應是光滑的，否則圓周上相鄰兩行的白點就會錯開，出現鋸齒毛刺，水平白格子線條也會變粗或變細。
3） 檢驗圖形的幾何失真程度和屏幕中間部分的行場掃描線形。
本廠還可定制以下電視測量測試卡
以下是五圓測試卡:制式任選 添加臺標
以上是五圓測試卡:制式任選 添加臺標
以下是獅子頭清晰度測試卡:制式任選 添加臺標
以上是獅子頭清晰度測試卡:制式任選 添加臺標
以下是清晰度測試卡:制式任選 添加臺標
以上是清晰度測試卡:制式任選 添加臺標

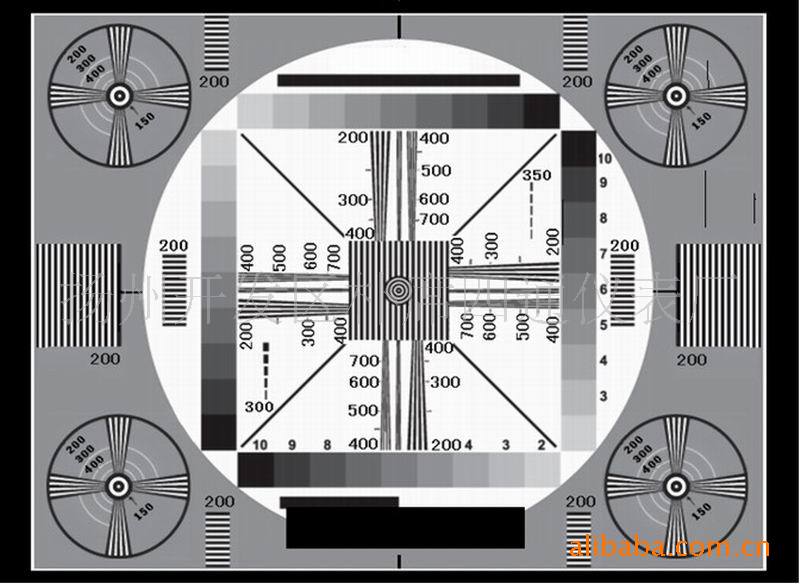

清晰度測試卡簡要技術說明
本測試卡適用于所有具有625行/50Hz;525行/60Hz（隔行掃描）制式的視頻接收設備。
兩種清晰度測試卡（1）清晰度卡
（2）獅子頭卡
清晰度卡（1）；
專用于檢查電視及其他視頻設備的清晰程度，顯象管的灰度狀態，視頻放大器及掃描電路、視頻設備的放大、線性、頻率等特性。
用于評價視頻設備的一些特定指標。
行頻 15625Hz
15734Hz
場頻50Hz（隔行）
59．945Hz（隔行）
行同步625行4。7us±0。1us
525行4。7us±0。1us
場同步期625行；2。5行
場同步期525行；3行
測試卡由中心大圓及四周四個小圓構成
1；中心大圓內部有上下左右共四條十級灰度圖，用于檢查灰度等級
2；大圓內上下左右分別有清晰度測試線與數字標號，用以標明水平和垂直清晰度
3；大圓內中心的四小圓表示是300TVL的水平和垂直清晰度
中心水平方向清晰度線：200-400線-700線
中心垂直方向清晰度線：200-400線-700線
中心灰度級：4級
4；大圓內護中心小圓外的矩形垂直線是200線的標度
5；大原外的四個小圓均具有同樣的標度，小圓圓心標度150線
圓內四條契型線均有標度，分別是由圓邊向中心從200線到400線的標度。
6；大圓、小圓同時檢查全屏（中心、邊沿、四周）的幾何狀態
7；左右兩邊的中間，分別有200線標度的波群
8；大圓四周的四個小圓，用于測試邊緣的線性和清晰程度、及四周與邊緣的失真程度。
清晰度卡（2）獅子頭卡
1；大圓外邊高度540行、內邊514行，圓內上方獅子頭圖
2；大圓內的中圓里垂直契條（標注為3，4，5）的是從3。5MHz到5。5MHz的正弦波（300到500TVL）
3；垂直契條（標注為2，3）的是從1。8MHz到3。5MHz的
正弦波（150到300TVL）
4；水平契條（標注為3，4，5）的是垂直分辨為300到500行的標注
5；水平契條（標注為2，3）的是垂直分辨為150到300行的標注
6；灰度等級為四級，
7；內部小圓為水平、垂直清晰度均300TVL。
8；大圓內測試隔行掃描的對角線（斜線）
9；50到 575（485）行的測試標、以及525或625LINE的波帶
10；大圓外四個小圓均有TVL的標注從150到350
清晰度測試卡外型可按用戶需求有1，標準機架型 2，便攜式
配置有單卡型，多卡型，信號發生器，單制式，多制式等
可以按用戶需求定制特殊要求的信號發生器
以下是不同電視制式清晰度測試基準標度
以上是不同電視制式清晰度測試基準標度
本廠還可定制以下電視測量測試卡
以下是彩條卡
以上是彩條卡

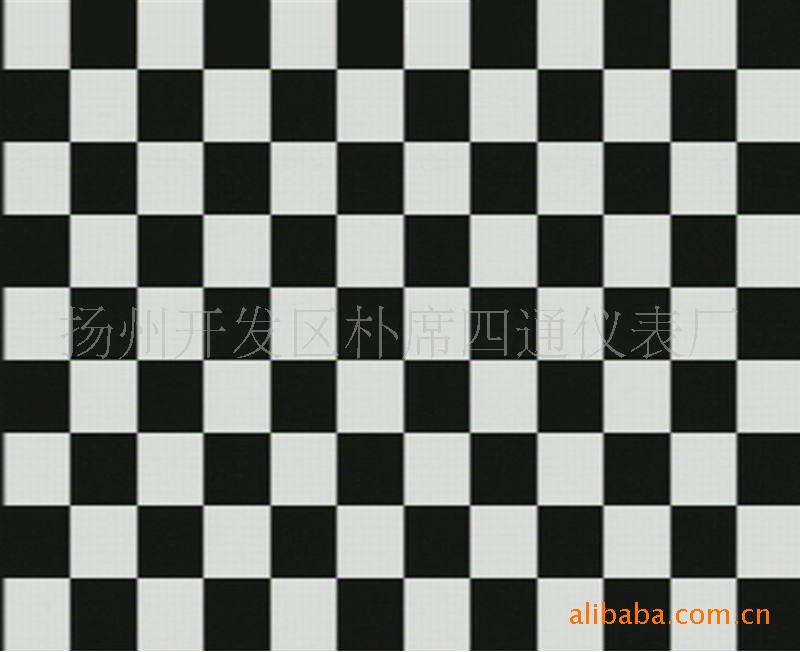

以下是棋盤卡
以下是棋盤卡

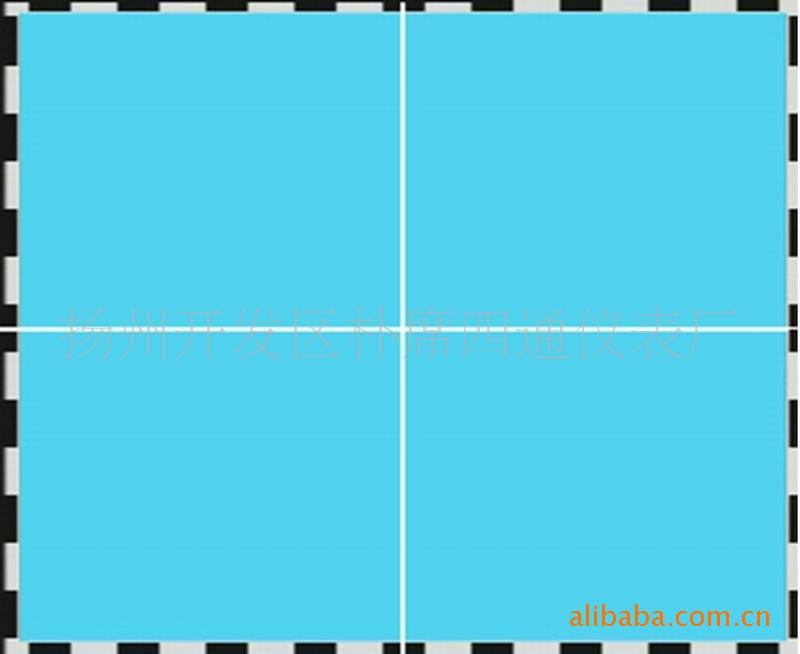

以下是中心十字線卡
以上是中心十字線卡
