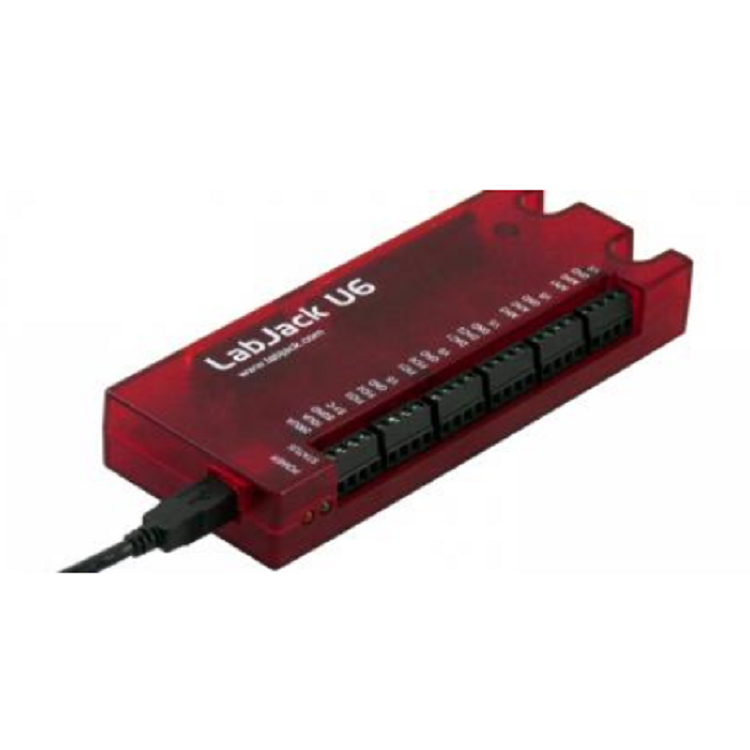

U6:USB多功能數據采集卡
U6包括普通版U6及版U6-Pro。
U6是一款USB多功能DAQ設備，具有14個模擬輸入（16至18位），2個模擬輸出（12位），20個數字I / O，2個計數器和4個定時器。
U6-Pro為具有分辨率要求的應用增加了24位低速ADC。
U6系列非常適合從熱電偶，應變計，電橋電路，編碼器等獲取信號。通過儀器放大的輸入和軟件可選的增益設置，U6提供了一種經濟的方法來測量模擬信號，而傳統的12位DAQ產品無法解決該問題。常見的應用包括實驗室研究，工業控制和監視以及原型開發。
模擬輸入：
LabJack U6具有14個外部 模擬輸入 （AIN0-AIN13）。AIN0-AIN3可用于螺釘端子以及DB37連接器。DB37連接器上提供所有14個模擬輸入。
大輸入范圍為±10V，軟件可選擇的增益分別為x1，x10和x100。每個模擬輸入都可以單端或偶/奇對差分測量。在大速度下（?20μs轉換時間），模擬輸入分辨率為16位，在速度較慢時，模擬輸入分辨率提高至18+位（請參見第3.1節-命令/響應和第3.2節-流模式）。輸入阻抗至少為1GΩ，典型輸入偏置電流僅為20 nA。
命令/響應（軟件定時）模擬輸入讀取通常需要1-4 ms，具體取決于通道數和通信配置。硬件定時輸入流（僅受高速轉換器支持）的大速率隨分辨率的變化而變化，從18位的4 ksamples / s到16位的50 ksamples / s。
有關多信息，請參見U6數據表。U6-Pro具有普通U6的所有功能，并增加了一個輔助低速高分辨率（24位）sigma-delta ADC。模擬輸入分辨率從大速度（4 ms轉換時間）下的19.5位（RMS或）到較低速度（160 ms轉換時間）下的22位不等。
溫度感應器：
LabJack U6的溫度傳感器非常靠近AIN0-AIN3螺絲端子。精度為±2攝氏度（大值）。該傳感器對于熱電偶冷端補償（CJC）尤其有用。
固定電流輸出：
LabJack U6具有2個10μA和200 μA的固定電流輸出。這些對于測量電阻（電阻，熱敏電阻，RTD）很有用。
模擬輸出：
LabJack U6具有2個 模擬輸出 （DAC0和DAC1），可在螺釘端子和DB37連接器上使用。每個模擬輸出可以設置為大約0到5伏之間的電壓，分辨率為12位。模擬輸出基于真實電壓基準。
模擬量輸出在命令/響應模式下新，根據通信配置的不同，典型新時間為1-4 ms。
數字I / O：
LabJack U6具有20個 數字I / O 通道，可以分別配置為輸入，高輸出或低輸出。
前四個FIO可通過螺釘端子和DB37連接器獲得。DB37連接器上提供所有8個FIO和3個MIO，DB15連接器上提供8個EIO和4個CIO。請注意，在U6上，CIO0-CIO2與MIO0-MIO2相同。
命令/響應（軟件定時）讀/寫通常需要1-4毫秒，具體取決于通信配置。數字輸入也可以在硬件定時輸入流中讀取，其中多16個輸入計為一個流通道。
計時器：
多可以將4個數字I / O配置為計時器。定時器非常靈活，提供了諸如PWM輸出，脈沖定時，脈沖計數和正交輸入等選項。
計數器：
多可將2個數字I / O配置為32位 計數器。由于計數是上述定時器的一種可能模式，因此U6多具有6個計數輸入。
I / O保護：
U6上的所有I / O線均受到保護，以防止輕微過電壓。AIN線可承受±20伏的連續過電壓，FIO線可承受高達±10伏的電壓，而EIO / CIO / MIO線則可以承受±6伏的電壓。
高通道數應用：
通過使用USB集線器，可以將許多LabJacks連接到單個PC，從而為高通道數應用提供了廉價的解決方案。
