DP28906 矢量網絡分析儀/矢量網絡儀

北京亞歐德鵬科技有限公司

會員指數：

企業認證：

價格：電議

所在地：北京

型號：DP28906

手機：15313602957 18210605334

電話：010－51298264/010-51294858/微信：13021964782

更新時間：2024-09-20

瀏覽次數：904

公司地址：北京市門頭溝區雙峪環島東南角熙旺中心（東方巴黎時代廣場）B座2137室

15313602957 18210605334 曹雙雙(女士) 經理 （來電時請說是從給覽網看到我的)

立刻詢價 進入會員商鋪

產品簡介

矢量網絡分析儀/矢量網絡儀技術規范信號源部分頻率范圍300 KHz ~ 3000 MHz頻率穩定度≤ ±5 x10-6頻率分辨率1Hz

公司簡介

北京亞歐德鵬科技有限公司是一家集研、生產、銷、服務于一體的企業。在國內設有多個辦事處。

北京亞歐德鵬科技有限公司是產品系統集成商，引進在線、離線儀器儀表、機械設備與材料，為用戶提供了產品和服務，在冶金煤礦、石油、化工、環保、電子、機械、光學、通訊、科研及院校等領域，與多廠家有合作關系。目前我公司與許多儀器儀表廠商定有代理協議。

展開

產品說明

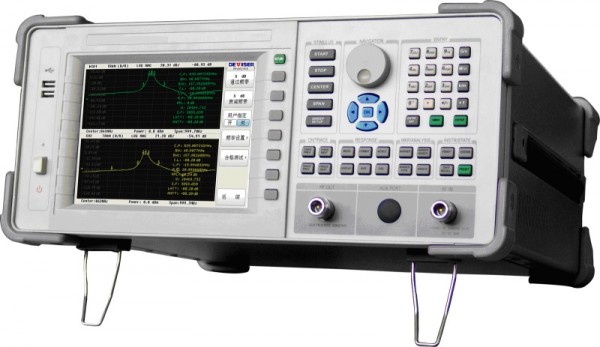

矢量網絡分析儀/矢量網絡儀 型號：DP28906

矢量網絡分析儀/矢量網絡儀 技術規范

信號源部分
頻率范圍	300 KHz ~ 3000 MHz
頻率穩定度	≤ ±5 x10^-6
頻率分辨率	1Hz
信號純度：	≤ -65dBc/Hz @ 10KHz
輸出電平：	-45dBm ~ +10 dBm
電平準確度：	≤±1.5dB（25℃±5℃，-45dBm ~ +5 dBm）
諧波抑制比:	≥ 30dB(＞1MHz) ≥25dB(≤1MHz)
方向性:	≥ 50dB（矢量校準后）
功率掃描：	-8dBm ~ +5dBm
系統阻抗：	50歐姆（A型）、75歐姆（B型）
接收機部分
頻率范圍：	300KHz ~ 3000MHz
分辨率帶寬：	100 Hz ~ 20 KHz
動態范圍：	≥95 dB ( RBW = 1 KHz )
輸入電平：	+10dBm
輸入損壞電平：	+20dBm（直流 +25V ）
端口：	VSWR ≤ 1.2
相位特性
相位分辨力：	0.01^o
相位軌跡噪聲：	0.5^o @RBW = 1KHz（25℃±5℃，0dBm）
相位軌跡噪聲：	1^o @RBW = 3KHz （25℃±5℃，0dBm)
顯示特性
對數刻度：	0.01 dB/DIV ~ 50 dB/DIV
線性刻度：	1μV/DIV ~ 10V/DIV
分辨率：	0.01 dB
掃描時間：	約150ms/場 ~ 20s/場（201點）
測量特性
測量通道：	2通道， 4 軌跡
測量格式：	A , B , R , A/R , B/R , A/B
測量參數：	對數幅度、相位、延時時間、駐波比、史密斯圖、
測量參數：	阻抗幅度、圓極圖、線性幅度、實部、虛部
存儲功能：	可存儲幾百個配置和圖形文件，快速讀取功能
掃描方式：	線性、CW（零掃）、對數
觸發方式：	連續、單次、保持

矢量網絡分析儀/矢量網絡儀 技術規范

輸入/輸出端口
前面板：	N 型輸入，N型輸出端口，USB接口。
后面板：	RS-232接口 9-PIN , D-SUB
	并行接口 25-PIN , D-SUB
	VGA顯示接口標準VGA 15PIN,D-SUB
	鍵盤接口 6PIN , DIN 標準計算機鍵盤接口
	網絡接口標準LAN口
其他指標
電源及功率：	AC 90V ~ 250V/50Hz，P ≤ 113 W
機械特性指標：	4U/19”標準機箱
重量：	約20 Kg
工作環境要求：	溫度：0℃ ~ 40℃，濕度：≤75%
儲存環境要求：	-10℃ ~ 50℃
內置存儲器：	1G byte
外形尺寸：	450mm×180mm×450mm
