| 型號 | LT9801 | 測量范圍 | 2400(Hz) |
一章 概述及技術條件
(一)概述
本儀器是一個10Hz~2400MHz多功能智能頻率計。
特點:具有8位高亮度七段LED顯示,低功耗線路設計,體積小,重量輕,高穩定性的晶體振蕩器保證測量精度和全輸入信號檢查。
主要功能:頻率、累計及晶體測量。
全部功能是用一個單片計算機集成電路完成的。儀器的開關位置,指示器,接線端子和全部資料都在這本手冊中提供。在使用該儀器前,建議通讀并弄懂這些資料和細節,以便正確操作并取得的效果。
(二)技術條件
下面列出有關技術條件:
一、測量方式
頻率測量:量程: 0擋位30MHz~2400MHz比例計數通道B輸入
1擋位200KHz~30MHz(B型160MHz)比例計數通道A輸入
2擋位10Hz~1MHz直接計數通道A輸入
分 辯 率: 0擋位10Hz、100Hz、1000Hz任選
1擋位1Hz、10Hz、100Hz任選
2擋位0.1Hz、1Hz、10Hz任選
閘門時間: 0.1S、1S、10S任選
精度:基準時間誤差×頻率±1計數值
累計測量:3擋位: 10Hz-1MHz通道A輸入
分 辯 率:±1輸入計數值
晶體測量:4擋位: 2MHz~20MHz通道C輸入
二、輸入特性
通道A輸入靈敏度: 25mVrms
阻 抗:約1MΩ(少于35pF)
zui大安全電壓: 30V
通道B輸入靈敏度: 25mVrms (30MHZ-1000MHZ)
阻抗:約75Ω
zui大安全電壓: 3V
三、時基:
短期穩定度:±3×10-9/秒
長期穩定度:±2×10-5/月
溫 度:±1×10-5, 0℃~40℃
線電壓:每改變10%±1×10-7
四、一般情況
顯示器:8位紅色LED顯示并帶有KHz,MHz,晶體測量,B通道輸入和計數指示。
檢 驗:以10MHz時基振蕩器頻率計數
電源要求:幅度AC220±10%頻率50Hz
起動時間:在低于25℃時,20分鐘。
溫 度:規定使用范圍:-5℃~+50℃ 存放和運輸 :-40℃~60℃
濕 度:工作:10~90%RH存放:5~95%RH
尺 寸:寬:198mm高:70mm長:175mm重:1kg
五、附件:操作手冊,測試電纜一根。
第二章 操 作
一、簡介:
本章提供該多功能頻率計完整而必須的操作過程,包括前面板所有的控制,連接和顯示,操作訓練,用戶保養。
二、使用前的準備:1)電源要求:AC220V±10%,50HZ單相,zui大消耗功率5瓦。2)測量前預熱20分鐘以保證晶體振蕩器的頻率穩定。

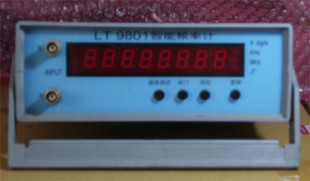

三、前面板特征:
LT9801智能頻率計

四、后面板特征:
開 ┌─┐ │①│ ││ └─┘ ●● 關 ○AC220V⑦晶體測量 |
1)電源開關:按下按扭打開,抬起則關閉。
2)閘門選擇:用于頻率測量時,選擇不同的分辨率及計數器計數復位
3)擋位選擇:用于選擇頻率測量時不同的量程及計數測量
0擋位:≥30MHz-2400MHz量程選擇,G,MHz指示燈亮。
1擋位:200KHz-100MHz(B型160MHz)量程選擇,MHz指示燈亮。
2擋位:10Hz--1MHz量程選擇,KHz指示燈亮。
3擋位:計數測量,TO指示燈亮。
4)4擋位:晶體測量選擇,JT指示燈亮。
每次按下閘門或擋位選擇,本機將出現4秒屏幕提示,如:[1ch-0.1] 1ch表示1擋位
0.1表示0.1S閘門。[3ch-10] 3ch表示3擋位10表示10S閘門。
5) A.INPUT: A通道輸入端。
6) B.INPUT: B通道輸入端,B型頻率計無此項輸入端。
7) C通道輸入端,晶體測量輸入端。
8) G: B通道 頻率測量指示燈,也能說明擋位選擇在0擋位。
9) TO: A通道 計數測量指示燈,也能說明擋位選擇在3擋位,計數測量擋位。
10)KHz:頻率單位兼閘門狀態指示燈,也能說明擋位選擇在2擋位。
A) MHz:頻率單位兼閘門狀態指示燈,G指示燈不亮時,能說明擋位選擇在1擋位。
B) JT:晶體測量指示燈,也能說明擋開關選擇在4擋位,晶體測量擋位。
C)暫停:臨時關閉機器,每次上電時必須按一下暫停開關才能開啟,出現非正常現象時,關閉一下儀器便可恢復正常工作。
五、使用方法
1、把儀器上的電源插頭插入220V交流電源插座,接通機器后邊的電源開關,機器進入暫停狀態,按一下暫停開關,機器開始工作。將隨機電纜插入面板上的信號輸入插座,選擇適當的檔位和閘門時間可測量信號頻率。閘門時間短,則測頻速度快,但分辯率低。閘門時間長,則測頻速度慢,但分辯率高。
2、下面以2.4GHz頻率計為例,舉例說明測量各種現代通訊工具的方法。例1、測30MHz,對講機發射頻率:頻率計檔位置于1檔[1ch-0.1],按下對講機發射鍵.逐漸靠近頻率計,直到正常顯示頻率為止。(兩者靠得太近時,因輻射信號過強,將使頻率計無法正常工作)例3、測BP機、子母機、對講機的本振頻率、頻率計檔位置于1檔[1ch-0.1],取一只5P左右的電容,將其中一根引線繞在隨機電纜紅色夾子中間,另一引線則作為探針,直接觸及測頻點,即可測出頻率值。
3、測量完畢,拔下電源插頭
六、使用注意事項
1、測量高電壓,強輻射信號頻率時,有線方式應串接大阻值電阻,無線方式應將頻率計遠離輻射信號源。使信號衰減后再進行測試,以免損壞儀器。
2、在測量100MHz以上的信號時,測量用電纜應盡量的短。
3、有時儀器可能出現下列現象:
(1)數碼管顯示出非正常數字(缺筆畫) (2)數碼管會停止刷新數字這并非儀器出現故障,您只要斷電、再重新接電或者按一下暫停鍵,儀器便可恢復正常工作。
4、請勿將儀器置于高溫、潮濕、多塵之環境,并應避免劇烈震動。
