向一電器儀表有限公司，專業生產船用安裝式廣角度儀表、數顯表。主要產品經上海計量局測試合格，已取得中國船級社形式認可。產品符合國家標準GB/T7676-1998等。
本公司產品適用于船用配電柜、鐵路機車、電力系統、石油化工、工礦、核電站、移動電站等高要求、環境惡劣場所。
本公司堅持以科技進步為動力，不斷滿足客戶需求為己任，擁有一支掌握現代化精密檢測技術，計算機應用和系統開發技術，及嚴格的企業管理的團隊，已穩定可靠的產品質量和良好的服務贏得客戶的信任。
向一電器儀表有限公司將秉承“質量第一、用戶至上”的經營宗旨。真誠完善的售后服務，不斷開拓和創新。由衷感謝各用戶對本公司的一貫支持，歡迎新老客戶惠顧。

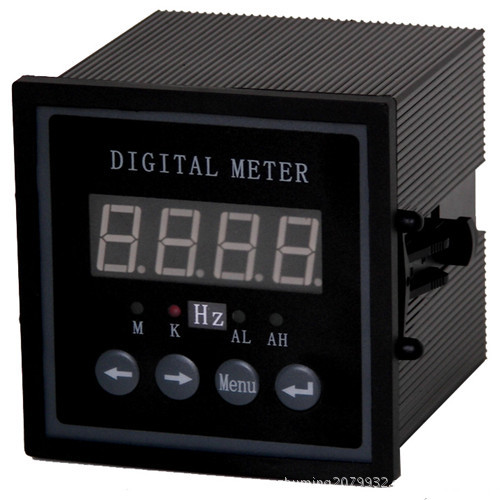

120方形194F-2X1數顯頻率表(45-55HZ)實物圖：

120方形194F-2X1數顯頻率表(45-55HZ)主要技術參數：

面板尺寸：120*120mm

安裝開孔尺寸：112*112mm

顯示：單排LED顯示，亮度可調

功能說明：測量和顯示交/直流電流；

可選變送輸出、RS485通訊；

支持按鍵編程設定各項參數；

技術指標

產品描述&技術參數

K系列可編程數顯表功能和特點：
1.顯示倍率、通訊地址、波特率等通過面板上按鈕可任意設置，使用非常靈活方便。
2.所有均可帶1路模擬量輸出，可選擇被測量的變送輸出，輸出為4~20mA，0~5V，0~12~20mA等可選。
3.可選繼電器報警輸出，對被測量參數實現上下限監控。
4.可帶RS-485數字接口，采用標準MODBUS-RTU協議。
5.適用范圍廣、組合功能強。
6.數字校零、數字校調，精度高，高。

一、測量范圍
1、交流電壓測量范圍：
直接輸入：AC600V、199.9V、19.99V、1.999V，
使用電壓互感器輸入：（可根據用戶要求定制）
2、交流電流測量范圍：
直接輸入：（2.000A、200.0mA，可根據要求定制）
使用電流互感器輸入：（X∶）
10A、1、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
3、直流電壓測量范圍：
直接輸入：DC600V、199.9V、19.99V、1.999V，（可根據用戶要求定制）
4、直流電流測量范圍：
使用分流器輸入：（X∶75mV）；
10A、1、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A
直接輸入：（可根據用戶要求定制）
二、技術參數
1、電源：AC220±10%2、整流線路：正弦波平均值檢波，顯示有效值
3、精度：≤輸入滿量程的0.5%±2個字4、采樣速度：約2.5次/秒
5、顯示：3—位LED（1999）6、使用溫度：0～40℃
7、功耗：≤6VA
8、zui大輸入：電壓表：600V（交流電壓表不要輸入600V以上）
交流電流表：；直流電流表：2000A/75mV

端子接線(詳細參照隨機接線圖)

訂貨示例

訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容。

例1：型號：120方形194F-2X1數顯頻率表(45-55HZ)

輸入：AC220v(按客戶要求)

通訊：RS485/MOBUS-RTU(附加)

工作電源：AC110V/220V/380V

公司經營產品：
一：數字顯示儀表系列有：
1：多功能電力儀表有：CD194E-2S4 ,CD194E-9S4 ,DC194E-2S7,CD194E-2S9等。
2：開孔尺寸111*111的數顯儀表有CD194I-42S1 , CD194I-2X1 , CD194I-2X4.
3；開孔尺寸76*76的數顯儀表有CD194I-6S1 , CD194I-3X1 , CD194I-3X4.
4:開孔尺寸66*66的數顯儀表有CD194I-72S1 , CD194I-7X1 , CD194I-7X4.
5:開孔尺寸44.5*44.5的數顯儀表有RG194I-48S1 , RG194I-8X1.
6:開孔尺寸90*90的數顯儀表有RG194I-96S1 , RG194I-9X1 , RG194I-9X4.194F-9X1

二：指針儀表系列有：

1、直流電流表：91C4-A,16D1-A,46D1-A,42C3-A,42C20-A,89C2-A,72C1-A,6C2-A,44C2-A,
44C17-A,59C2-A,59C23-A,69C9-A,69C17-A,85C1-A,85C17-A,96C1-A
2、直流電壓表：91C4-V,16D1-V,46D1-V,42C3-V,42C20-V,89C2-V,72C1-V,6C2-V,44C2-V,
44C17-V,59C2-V,59C23-V,69C9-V,69C17-V,85C1-V,85C17-V,96C1-V
3、交流電流表：91L4-A,16L1-A,46L1-A,42L6-A,42L20-A,89T2-A,72L1-A,6L2-A,44L1-A,
44L17-A,59L1-A,59L19-A,69L9-A,69L17-A,85L1-A,85L17-A,96L1-A
4、交流電壓表：91L4-V,16L1-V,46L1-V,42L6-V,42L20-V,89T2-V,72L1-V,6L2-V,44L1-V,
44L17-V,59L1-V,59L19-V,69L9-V,69L17-V,85L1-V,85L17-V,96L1-V
5、交流頻率表：16L1-HZ,46L1-HZ,42L6-HZ,42L20-HZ,89T2-HZ,72L1-HZ,
6L2-HZ,44L1-HZ,44L17-HZ,59L1-HZ,59L19-HZ,69L9-HZ,69L17-HZ,85L1-HZ,85L17-HZ,96L1-HZ
6、直流模擬頻率表：91C4-HZ,16D1-HZ,46D1-HZ,42C3-HZ,42C20-HZ,89C2-HZ,72C1-HZ,
6C2-HZ,44C2-HZ,44C17-HZ,59C2-HZ,59C23-HZ,69C9-HZ,69C17-HZ,85C1-HZ,85C17-HZ,96C1-HZ
7、三相功率表：16L1-KW,46L1-KW,42L6-KW,42L20-KW,89T2-KW,72L1-KW,6L2-KW,
44L1-KW,44L17-KW,59L1-KW,59L19-KW,96L1-KW
8、功率因數表：16L1-COS,46L1-COS,42L6-COS,42L20-COS,89T2-COS,72L1-COS,
6L2-COS,44L1-COS,44L17-COS,59L1-COS,59L19-COS,96L1-COS

船用儀表系列有：

1、直流電流表：F96-DC，Q96-ZC，F72-DC，Q72-ZC，51C5-A，51C6-A，61C13-A，61C14-A，45C8-A，45C9-A，LS110-A，2101-A，63C18-A，63C19-A，LS80-A，2181-A
2、直流電壓表：F96-DC，Q96-ZC，F72-DC，Q72-ZC，51C5-V，51C6-V，61C13-V，61C14-V，45C8-V，45C9-V，LS110-V，2101-V，63C18-V，63C19-V，LS80-V，2181-V
3、交流電流表：F96-A，Q96-RZC，F72-A，Q72-RZC，51L5-A，51L6-A，61L13-A，61T13-A，61L14-A，45L8-A，45L9-A，LS110-A，2102-A，63L18-A，63L19-A，LS80-A，2182-A
4、交流電壓表：F96-V，Q96-RZC，F72-V，Q72-RZC，51L5-V，51L6-V，61L13-V，61T13-V，61L14-V，45L8-V，45L9-V，LS110-V，2102-V，63L18-V，63L19-V，LS80-V，2182-V
5、三相有功功率表：F96-W，Q96-WTCZA，F72-W，Q72-WTCZA，51L5-W，51L6-W，61L13-W，61L14-W，45L8-W，45L9-W，2105-W，LS110-W，63L18-W，63L19-W，2185-W，LS80-W
6、三相無功功率表：F96-Var，Q96-YTCZA，F72-Var，Q72-YTCZA，51L5-Var，51L6-Var，61L13-Var，61L14-Var，45L8-Var，45L9-Var，2106-Var，LS110-Var，63L18-Var，63L19-Var，2186-Var
7、單相功率因數表：F96-COSΦ，Q96-FTZ，F72-COSΦ，Q72-FTZ，51L5-COSΦ，51L6-COSΦ，61L13-COSΦ，61L14-COSΦ，45L8-COSΦ，45L9-COSΦ，2107-COSΦ，LS110-COSΦ，63L18-COSΦ，63L19-COSΦ，2187-COSΦ，LS80-COSΦ
8、三相功率因數表：F96-COSΦ，Q96-FTZ，F72-COSΦ，Q72-FTZ，51L5-COSΦ，51L6-COSΦ，61L13-COSΦ，61L14-COSΦ，45L8-COSΦ，45L9-COSΦ，2107-COSΦ，LS110-COSΦ，63L18-COSΦ，63L19-COSΦ，2187-COSΦ，LS80-COSΦ
9、頻率表：F96-HZ，Q96-HZ，F72-HZ，Q72-HZ，51L5-HZ，51L6-HZ，61L13-HZ，61L14-HZ，45L8-HZ，45L9-HZ，2108-HZ，LS110-HZ，63L18-HZ，63L19-HZ，2188-HZ，LS80-HZ
10、同步指示器：F96-S，Q96-S，F72-S，Q72-S，51T5-S，51T6-S，61T13-S，61T14-S，45T8-S，45T9-S，2109-S，62T18-S，63T19-S，2189-S
11、高阻表（兆歐表）：F96-MΩ，Q96-MΩ，F72-MΩ，Q72-MΩ，51L5-MΩ，51L6-MΩ，61L13-MΩ，61L14-MΩ，45L8-MΩ，45L9-MΩ，2103-MΩ，63L18-MΩ，63L19-MΩ，2183-MΩ

三：組合式同期表：MZ10單，三相同期表，42L6 –S，6L2 –S同步表。
四：互感器有; BH , SDH , LH , LMK ,LMZJ , LQZJ , JDG4系列電流，電壓互感器
五：FL系列分流器。
