價格:電議
所在地:上海
型號:TVR2000-NQ TVR-NQ(M)
更新時間:2012-05-14
瀏覽次數:4453
公司地址:中國 上海市黃浦區 北京東路
![]()
張仁采(先生)
上海半宇自動化設備有限公司是一家集生產加工與銷售一體的私營企業。主營斷相相序(過壓,欠壓,)保護器,產品廣泛應用于中央空調壓縮機,起重機械,礦業機械,機床控制設備,電梯(吊車,行車)等各種升降機領域,公司本著“客戶第一,誠信至上”的原則,與多家空調企業,電梯企業,建立了長期的業務合作關系。熱誠歡迎各界朋友前來參觀、考察、洽談業務。
| 是否提供加工定制 | 是 | 品牌 | GOLDAIR |
| 型號 | TVR2000-NQ TVR-NQ(M) | 測量范圍 | 160V-700V 50/60(Hz) |
| 輸入信號幅度 | 50/60Hz三相220v380v400v415v440v660v480v(V) | 適用范圍 | 三相電設備的保護 |
TVR2000系列三相電源監視器(過欠電壓、缺相、相序保護繼電器)
本產品禁止用在變頻器輸出側!
1、適用范圍
TVR2000系列三相電源監視器主要用于三相交流50/60Hz,額定電壓80~690V的電路中,作為對三相電
動機輸入電源的三相電壓不平衡、缺相、逆相、電源電壓過高或過低提供繼電保護,本保護器按提供的圖紙進
行接線,一般是對三相電源的電源側采樣!
當三相電源正常時,繼電器吸合,常開觸點(NO)閉合,常閉觸點(NC)斷開,綠色LED點亮;當發生
電源一種或幾種異常時,繼電器釋放,常開觸點(NO)斷開,常閉觸點(NC)閉合。綠色LED滅,相應故障
LED點亮。
2、保護功能說明
1、三相電壓不平衡及缺相保護:電壓不平衡即負序分量過大,一般來說1%的電壓不平衡會引起3%~11%的
相電流不平衡,負序分量不能做功,全部轉為熱量,因此嚴重的電源電壓不平衡會導致電機過熱而燒毀。而
此時一般設備裝有的過載保護器無法及時起到保護作用。電壓不平衡率高于6.5±1.5%時,保護器動作(延時時
間<1.5秒);當不平衡率低于5±1.5%時自動回復。
當被保護設備(電機)在運行狀態或非運行狀態時,任意一相發生斷相故障,這是三相電壓不平衡的端
情形,靜態缺相時三相電壓不平衡率為,動態缺相時三相電壓不平衡率>5~20%。動態缺相時由于電機
運轉產生的反電動勢使這相的電壓不為0,只能通過檢測三相電壓不平衡率的方式來判斷進行保護)。一旦發
生缺相故障保護器動作時,正常(NORMAL)綠色LED滅,缺相(PHASELOSS)紅色LED點亮,繼電器釋放。
并且不再對錯相及欠壓故障進行檢測,注意此時錯相(REVERSAL)紅色LED、欠/過壓(UN/OVVOLTAGE)
黃色LED可能也會點亮!
2、錯相保護:L1、L2、L3三相接線正確,正常(NORMAL)綠色LED亮,繼電器吸合;如果相序接錯,則
正常(NORMAL)綠色LED不亮,錯相(REVERSAL)紅色LED點亮,只要交換L1、L2、L3三相中的任意兩相,
本產品就能認定該相序并正常工作,具有防誤接保護功能。
3、過電壓、欠電壓保護:三相感應電動機以額定電壓工作時效率zui高。當電源電壓過高時會增加空載勵
磁電流,造成電機效率下降并發熱;電壓過低時電機的輸出功率下降會造成過載,嚴重時會使電機堵轉,過
欠電壓保護的范圍不宜偏低,不然由于電網電壓的波動引起頻繁保護動作。當電網電壓三相平均電壓過低或
過高時欠/過壓(UN/OVVOLTAGE)黃色LED點亮,此時繼電器并不釋放,當電壓過低或過高持續8秒以上時
本產品才認定為欠壓或過壓故障,繼電器釋放動作,并正常(NORMAL)綠色LED滅。
3、技術數據
1、三相電源監視器保護功能不受線路或負載的電流大小,沖擊電流、不平衡電流和負載性質的影響。
能夠全性能、全氣候長期工作。功耗不大于1.0W;
2、本產品符合GB/T14048.1-2000、GB14048.5-2001eqvIEC60947-1:1999;
3、本產品的EMC符合GB4343-1995的無線電干擾特性測量方法和允許值;
4、抗浪涌電壓5000VAC,隔離度4000VAC;
5、主電路:額定電壓(3Φ690VAC以下,50/60Hz)
6、輔助電路:
使用類別:AC15,DC13
額定工作電壓:250VAC或30VDC
額定工作電流:250VAC2A,30VDC1.
380VAC3.(16A),110VDC3A(括號內為超重載)
額定發熱電流:
選型簡表一

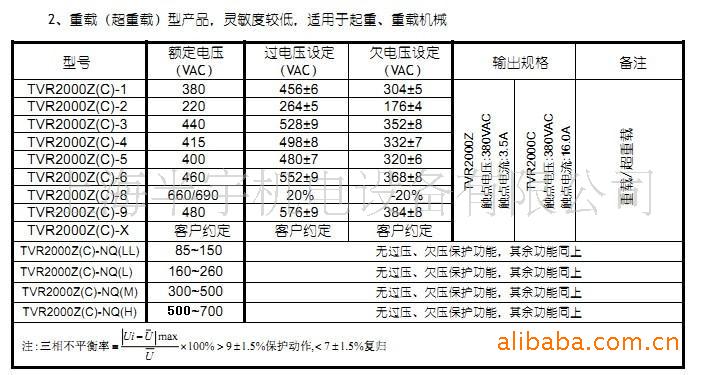

選型簡表二

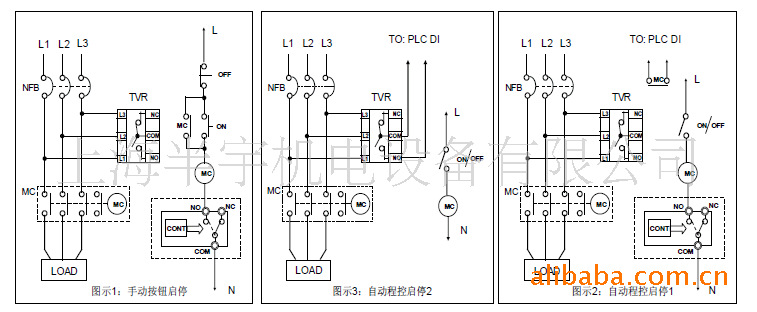

典型應用:
