發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源,直流系統的安全連續運行對確保發供電有著極大的重要性。由于直流系統為浮空制的不接地系統,如果發生兩點接地,就可能引起上述裝置誤動、拒動,從而造成重大事故。因此當發生一點接地時,就應在確保直流系統正常供電的同時準確迅速地探測出接地點,排除接地故障,從而避免兩點接地可能帶來的危害。

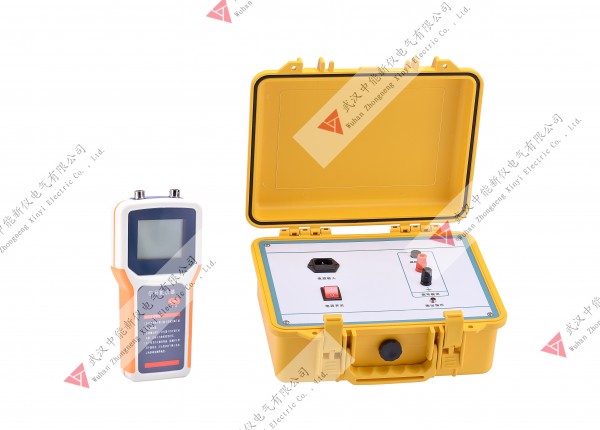

ZNPDF-1000直流系統接地故障分析儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障,均能迅速地查找出接地點,準確率達到100%。
產品特點:
1、系統對地電壓測量功能,儀器可測量系統正對地電壓,負對地電壓,系統電壓,可實現0—300V的電壓監測范圍;
2、系統絕緣阻抗測量功能,儀器可測量系統正對地絕緣阻抗,負對地絕緣阻抗,可實現0—999KΩ的測量;
3、支路絕緣阻抗測量功能,儀器測量每條支路的正負對地絕緣阻抗大小;
4、支路接地故障點定位功能,儀器可實現接地故障支路接地故障點的定位功能;
5、電流檢測功能,該功能可檢測被測回路的漏電流情況,與系統分析儀配合使用可 以在不發信號的情況下對支路接地阻抗進行分析;
6、方向顯示功能,對于測試出有接地指示的支路,儀器將會有方向指示箭頭提示用 戶接地點與所查找接地點之間的相對方向,提高查找效率;
7、絕緣指數分析功能,在使用接地功能檢測時,檢測完一條支路后,探測儀會顯示 該條支路的絕緣指數情況,供用戶參考分析;
8、波形曲線顯示功能,在使用探測儀對被測支路絕緣狀況進行檢測時,顯示屏會以 波形曲線形式顯示被測支路電流變化情況,方便使用者快速準確的實現故障點的查找。
9、使用簡單。本儀器只需打開電源開關就可直接使用,無需別的按鍵操作。
10、安全可靠。本儀器無需停浮充電機及其它一切電源,對直流系統沒有任何影響。
11、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
12、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
13、ZNPDF-1000直流系統接地故障分析儀攜帶方便,信號接收器自帶電池,無需外接電源,可以隨身攜帶到任何地方查找接地點。
14、直流系統不斷電查找接地點,不影響系統正常工作。
15、ZNPDF-1000直流系統接地故障分析儀抗干擾能力強,克服了系統分布電容的影響。
技術參數:
1、信號發生器
l 輸出信號頻率:2.5Hz
l 信號空載輸出電壓:±20V±5%
l 信號電壓幅值誤差:<5%
l 信號短路輸出電流:≤80mA
l 輸出口抗沖擊能力:400V直流沖擊
l 電源電壓:AC220V±10%
l 電壓頻率:50Hz±5%
l 輸入保險:200mA
l 最大功率:3W
l 體積:300mm×270mm×200mm
2、信號接收器
l 信號電流檢測靈敏度:0.5mA
l 信號發生器阻抗:40KW
l 最大輸出電流:2.5毫安
l 接收器顯示:絕緣等級0-19,電阻值0-300KΩ
l 體積:210mm×100mm×32mm
l A鉗口尺寸:Φ50mm
l B鉗口尺寸:Φ7mm×9mm
3、整機
l 檢測最大接地電阻:300KΩ
l 接地電阻測量精度:0-4.5 KΩ 誤差≤0.5 KΩ;
4.5KΩ-300 KΩ 誤差≤10 %;

ZNPDF-1000直流系統接地故障分析儀由武漢中能新儀電氣有限公司提供技術支持,可進行定制服務,廠家直銷,詳情請咨詢武漢中能新儀客服
