palmOTDR/N系列 掌上型光時域反射儀
上zui小的一款高性能OTDR
Ø 應用：單/多模應用可選
Ø 靈活的動態范圍選擇：24/32/38dB不同配置，輕松匹配各種客戶需求
Ø 快速啟動，測試速度業界
Ø 獨特的熱鍵設計模式：按鍵操作集成熱鍵功能，快捷定位及分析事件點

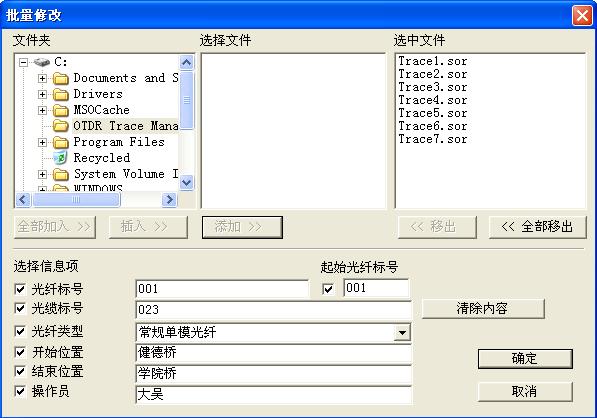

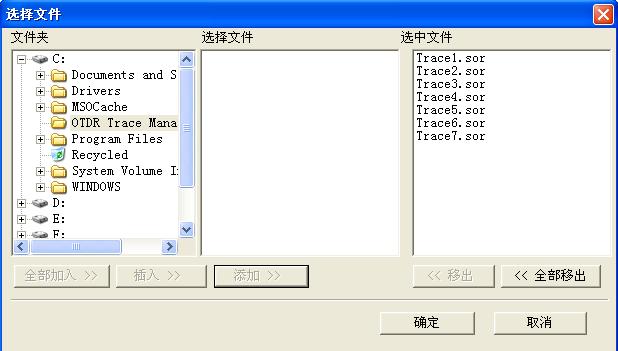

Ø TraceManager軟件：輕松實現批量編輯、打印，以及單頁多跡線打印功能
Ø 配置可見光源：可迅速定位網絡中宏彎、光跳線、跳線板、配線架、接頭處的故障
Ø 優化的供電設計：確保內置的NiMH充電電池，一次充電可支持8小時測量
Ø 掌上型，輕巧便攜：僅重1kg (2.2 lbs)
Ø 安全、堅固：通過CE安全及2米墜落測試，使用安心
ShinewayTech® palmOTDR/N系列掌上型光時域反射儀是一款獨具匠心的光纖線路尋障分析產品，為光纖通信網測試提供了一種全新的應用方式，其穩定性和驚人的在廣受矚目。
其與傳統OTDR相比，尺寸更加小巧，操作更為簡潔，獨特的熱鍵功能使事件的瀏覽和分析更加快捷；功能齊全，滿足單模 (1310nm/1550nm)、多模(850/1300nm)光纖測試應用需求，支持平均/實時雙測量模式；其多功能背包亦充分考慮到了野外作業和實驗室測試的操作方便，可充分滿足不同用戶和各種現場測試需求，使其成為目前發展迅速的農話網、城域網和FTTx光纖施工、認證、例檢、搶修和維護中的工具。
另外，其強大的內部存儲能力，可與隨機配帶的跡線管理軟件——TraceManager通信，實現測量結果的后期分析處理、存檔及打印；其可互換光接頭設計，滿足了多種連接器類型的應用需求。
開機啟動時間小于5秒
palmOTDR/N系列的開機時間非常短，從開啟電源到進入界面并啟動測試只需要不到5秒的時間，用戶無需等待更長時間。
在線光信號檢查功能
如果被測光纖中存在通信光信號，OTDR是不能得到測試結果的，并且OTDR所發出的高功率脈沖光信號可能會損壞被測光纖所連接網絡設備（如 SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能會導致自身器件的損壞。palmOTDR系列具備對在線通信光信號的檢查功能，在發出測試脈沖前，先檢查所測試光纖中是否有在線的通信光信號存在并且顯示檢查結果，如果有在線的通信光信號存在則顯示提示信息并停止測試。這項功能可有效保護測試儀表和通信設備。

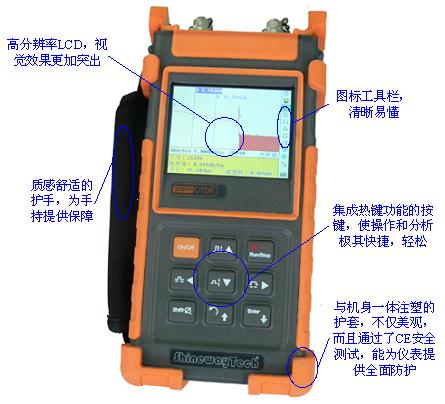

獨具匠心的外形和操作設計
機身采用的二次注塑工藝，使護套和機身融為一體，不僅更為美觀，而且為儀表提供了的安全防護；同時在按鍵操作部分集成了熱鍵功能，便于快捷定位及分析事件點，為用戶提供了一種全新的操作模式。
性能參數
|
型 號(1)
|
palmOTDR
|
|
S20A/N
|
S20B/N
|
S20C/N
|
M20A/N
|
| 動態范圍 (dB) (2) |
24/24
|
32/32
|
38/37
|
18/22
|
| 光纖類型 |
單模
|
多模
|
| 波長 (±20nm) |
1310/1550
|
850/1300
|
| 顯示屏類型 |
TFT純彩
|
| 光源類型 |
LD
|
| 光接口 |
FC/PC(可互換SC, ST)
|
| 測試范圍 (Km) (3) |
0.3、1.3、2.5、5、10、20、40、80、120、160、240
|
0.1、0.3、0.5、1.3、2.5、5、10@850nm;
0.1、0.3、0.5、1.3、2.5、5、10、20、40、80@1300nm
|
| 脈寬 (4) |
5ns、10ns、12ns、30ns、100ns、275ns、300ns、1µs、2.5µs、10µs、20µs
|
12ns、30ns、100ns、275ns、1µs@850nm;
12ns、30ns、100ns、275ns、1µs、2.5µs@1300nm
|
| 測量時間 |
15s、30s、1min、2min、3min
|
| 衰減盲區 |
25m(5)
|
15m(5)
|
20m(6)
|
| 事件盲區 |
10m(5)
|
3m(5)
|
7m(6)
|
| 測距精度 |
±(1 m + 5×10-5×距離+取樣間距)
|
| 衰減測量精度 |
±0.05 dB/ dB
|
| 反射測量精度 |
±4 dB
|
| 數據存儲 |
1000條測試曲線
|
| 通信接口 |
RS-232/USB
|
| 可見光源(該功能僅palmOTDR-S20B/N和C/N型具有) |
| 輸出功率(dBm) |
≥-3
|
| 測試距離(km) |
5
|
| 其他參數 |
| 供電方式 |
雙路供電：NiMH充電電池/ AC適配器
|
| 電池工作時間 |
一次充電后：連續操作≥8小時；待機時間≥20小時
|
| 工作溫度 |
0℃ ~ 50℃
|
| 保存溫度 |
-20℃ ~ 70℃
|
| 相對濕度 |
0~95％無結露
|
| 重 量 |
1kg (2.2 lbs)
|
| 體積 (H×W×T) |
220×110×70mm (8.7×4.3×2.7 inch)
|
注釋：
（1）技術指標描述了用典型PC型連接器進行測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度；
（2）動態范圍是在zui大脈沖寬度、平均時間3分鐘條件下測得；
（3）距離范圍中160Km檔和240Km檔只對本儀表的B/N、C/N型有效；120Km檔只對本儀表的A/N型有效；
（4）脈寬中5ns、10ns、300ns、10us檔和20us檔只對本儀表的B/N、C/N型有效；12ns和275ns檔只對本儀表的A/N型有效；
（5）盲區測量條件：對A/N型，反射事件在2.1Km處，反射強度<-35dB，用30ns脈寬進行測量；對B/N、C/N型，反射事件在0.6Km處，反射強度<-45dB，事件盲區用10ns脈寬進行測量，衰減盲區用30ns脈寬進行測量；
（6）盲區測量條件：反射事件在1Km處，反射強度<-32dB，用12ns脈寬進行測量。
上述參數如有變化，恕不另行通知。
訂購信息

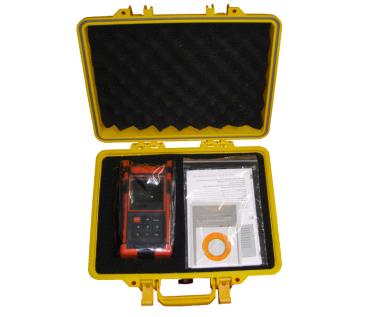

主機、FC/PC激光連接器、充電電池、TraceManager軟件光盤、數據傳輸線（RS232/USB）、AC適配器、便攜軟包、保修卡、CE證書、校準證書、快速操作手冊
