價格：電議
所在地：江蘇 南京市
型號：SW06
更新時間：2013-04-08
瀏覽次數：1274
公司地址：南京和燕路356號
于洪永(先生)
PT100熱電阻轉0-10V溫度變送器/轉換器/變送器與單元組合儀表及DCS,PLC等系統配套使用，輸入單路或雙路熱電偶、熱電阻信號，并經運算、線性化、干擾抑制等處理后，變送輸出隔離的單路或雙路的線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。可廣泛應用于油田、石化、制造、電力、冶金等行業的自控工程之中。
溫度變送器可以與CU50、CU100、PT50、PT100、PT1000五種熱電阻和B、E、J、K、N、R、S、T等八種熱電偶連接，可使用手操器還可以方便與儀表現場進行組態。
PT100熱電阻轉0-10V溫度變送器技術參數:
1、 輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
2、 系統傳輸準確度：±0.2%×F?S
3、 冷端溫度補償準確度：±1℃（預熱時間10分鐘）
4、 測量熱電阻時允許的引線電阻：≤30Ω
5、 溫度飄移：±0.01%×F?S/℃（100ppm）
6、 電流輸出允許外接的負載阻抗：
4-20mA輸出時0~550Ω；0-10mA輸出時0~1.1kΩ，
7、 緣強度(輸入/輸出/電源之間)：
不小于2000V.dc,不小于1500V.ac
9、 緣阻抗(電源/輸入/輸出之間):
不小于100MΩ（1分鐘）
10、工作中允許大氣壓力: 80-106kPa
11、允許連續工作的環境溫度: -10-+55℃
12、工作中允許相對濕度 :10-90％RH（40℃時）
13、供電電源：交流：AC 95~265V
直流：DC 16~28V
14、輸入功率：0.9~1.8W(與型號有關)
15、外型尺寸：寬×高×深(22.5×100×115mm)
溫度變送器外型尺寸:

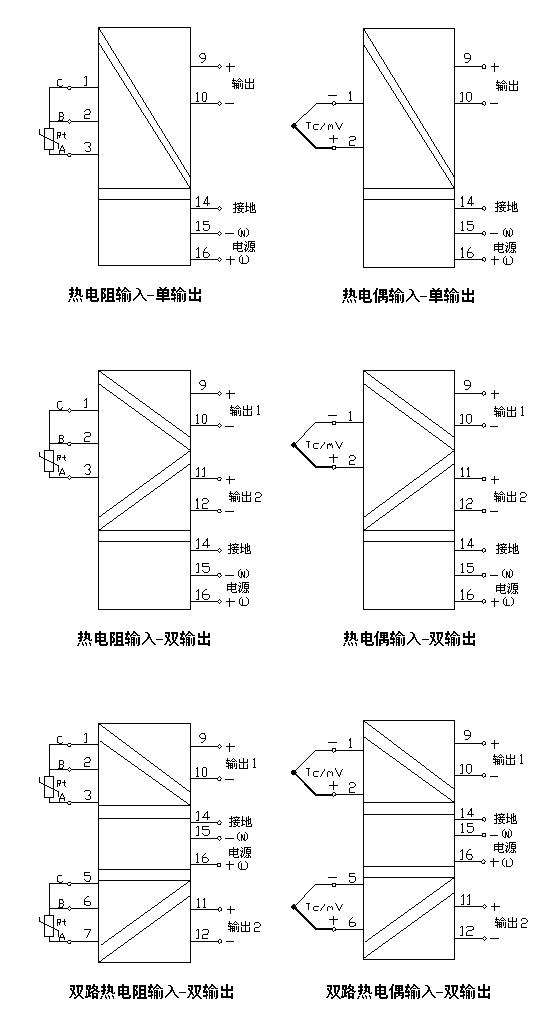

溫度變送器應用接線:
變送器選型:
|
型 號 |
說 明 |
|||||||||
|
SW |
× |
× |
× |
× |
× |
× |
× |
智能隔離溫度變送器 |
||
|
輸入回路 |
缺省為單回路 |
|||||||||
|
S |
雙回路 |
|||||||||
|
輸入信號類型 |
01 |
PT100 |
||||||||
|
02 |
CU100 |
|||||||||
|
03 |
CU50 |
|||||||||
|
04 |
BA1 |
|||||||||
|
05 |
BA2 |
|||||||||
|
06 |
K |
|||||||||
|
07 |
E |
|||||||||
|
08 |
S |
|||||||||
|
09 |
B |
|||||||||
|
10 |
J |
|||||||||
|
11 |
R |
|||||||||
|
12 |
N |
|||||||||
|
一路輸出 |
1 |
4-20mA |
||||||||
|
2 |
1-5V |
|||||||||
|
3 |
0-10mA |
|||||||||
|
4 |
0-5V |
|||||||||
|
5 |
0-10V |
|||||||||
|
6 |
0-20mA |
|||||||||
|
第二路輸出 |
缺省為無第二輸出 |
|||||||||
|
1 |
4-20mA |
|||||||||
|
2 |
1-5V |
|||||||||
|
3 |
0-10mA |
|||||||||
|
4 |
0-5V |
|||||||||
|
5 |
0-10V |
|||||||||
|
6 |
0-20mA |
|||||||||
|
通 訊 |
缺省為無通訊功能 |
|||||||||
|
T |
RS485/RS232 |
|||||||||
|
H |
HART協議 |
|||||||||
|
報警功能 |
K1 |
報警繼電器輸出(僅單輸出) |
||||||||
|
K2 |
報警繼電器輸出(僅雙輸出) |
|||||||||
|
供電方 |
缺省為直流24V |
|||||||||
|
A |
交流220V |
|||||||||
