價格:電議
所在地:上海
型號:ZDRV
更新時間:2014-03-02
瀏覽次數:947
公司地址:上海市奉賢工業開發區南奉路500號
![]()
陳杰(先生) 經理
該系列閥是一種芯閥座采用金屬,或金屬對聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。
其主要特點是:
(1)不帶任何管接頭的整體式閥體,因此不受管道或螺栓應力影響,并且由于閥體無任何管接頭,故耐壓殼體不會受壓力“突變”的影響;
(2)具有一個V型閥體,即使在小流量或高粘度介質的情況下,也可在整個量程范圍內,保證控制的性;
(3)防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈,閥座用截面較大的鎢鈷硬質合金制成,通過一個合金的波紋彈簧進一步增強了閥座的結構;
(4)當閥門關閉時,V型缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接,具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
技術參數
|
公稱通徑DN(mm)
|
25~400
|
|||
|
公稱壓力PN(MPa)
|
1.6~6.4
|
|||
|
公稱壓力Ps(MPa)
|
強度試驗
|
2.4~9.6
|
||
|
密封試驗
|
1.76~7.0
|
|||
|
材料\代號
|
C
|
P
|
R
|
|
|
主要
零件 |
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球桿
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
|||
|
填料
|
聚四氟乙烯、柔性石墨
|
|||
|
適用
工況 |
適用介質
|
水,蒸汽,油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28~400℃
|
-28~500℃
|
||
|
執行器
|
型 號
|
CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
||
|
連接形式
|
對夾式、法蘭式,法蘭按JB79-59標準
|
|||
|
基本誤差
|
回差
|
死區
|
輸入信號
|
輸出信號
|
|
全行程的
≤±2% |
全行程的
≤±2% |
全行程的
≤0.8% |
4~20mADC
|
4~20mADC
|
|
公稱通徑D(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
額定流量系數Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公稱壓力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|||||||||||||
|
流量特性
|

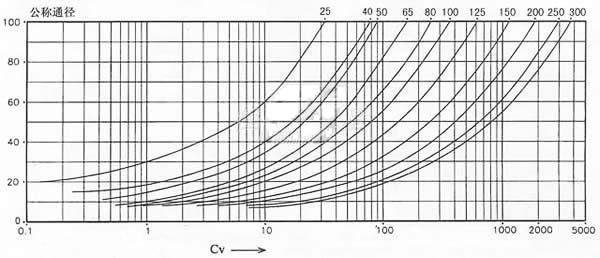

近似等百分比(參見典型曲線圖)、直線特性
|
|||||||||||||
|
閥板轉角(度)
|
0°~至90°(可調)
|
|||||||||||||
|
允許泄漏量等級
|
軟密封:零泄露
硬密封:≤額定Cv×0.001% |
軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065%
|
||||||||||||
|
動作時間(S/90度)
|
8.5~30
|
36~60
|
||||||||||||
|
可調節比
|
250:1
|
300:1
|
||||||||||||

|
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
