HP10 系列金屬轉子流量計適用于小流量、低雷諾數的介質流量測量，本流量計具備現場指示或電遠傳功能，遠傳輸出為標準的
4 ～ 20mA 信號。可以配置限位開關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小，工作可靠，測量范圍寬等特點。
一、金屬轉子流量計原理：
HP10 系列金屬轉子流量計主要由兩大部分組成：測量管和 CPD 指示器。測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻度盤、線路等到組件。
被測介質自下而上流經測量管浮子上下端產生差壓形成上升力，當浮子所受上升力在于浸在流流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流迅速下降，浮子上下端壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即地應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質止上下移動時，磁場隨浮子的移動而變化。
二、金屬轉子流量計特點：
適用于小口徑和低流速介質流量測量
工作可靠，維護量小，壽命長。
對于直管段要求不高，較寬的流量比 10:1
雙行大液晶顯示，可選現場瞬時 / 累計流量顯示，可帶背光
單軸靈敏指示
全金屬結構，適于高溫、高壓和強腐蝕性介質
可用于易燃、易爆危險場合
三、金屬轉子流量計技術參數：
精 度 等 級： 1.5 級
測 量 范 圍：水： 25 ～ 100000L/h
空氣： 0.7 ～ 1500m3/h
量 程 比： 10:1
公 稱 壓 力：DN15,DN25,DN50 為 PN ≤ 10MPa
DN80,DN100 為 PN ≤ 6.3MPa
環 境 溫 度： -40 ～ 70 ℃
被測介質溫度： -40 ～ 200 ℃
≤ 200 ℃(高溫型)
電源引入口： M20 × 1.5 (內螺紋)
適用介質粘度： DN15: η <5mPa.s(FZ15.1,FZ15.2,FZ15.3)
η<30mPa.s(FZ15.4,FZ15.5, FZ15.6,FZ15.7,FZ15.8)
DN25: η<250mPa.s
DN50 ～ 100: η <300mPa.s
法蘭標準： JB/T82.1-94 (平面法蘭) JB/T82.2-94 (凸面法蘭)
儀表結構
流量計主要由測量器和指示器兩大部分組成，按連接方式的不同可分為垂直安裝和水平安裝兩種。
測量器部分
基本型：接液零件材質 0Cr19Ni9 ，適用于液體測量。
防腐型：內襯聚四氟乙烯，適用于腐蝕性介質的測量。
夾套型：用于介質需要保溫或冷卻場合，夾套連接法蘭 DN15 、 PN1.6 。
阻尼型：適用于氣體測量。
指示器部分
現場指示型：用于現場指示瞬時流量。
遠傳型：輸出 4 ～ 20mA 的直流信號，實現遠傳功能。
報警型：用于需要報警的場合。

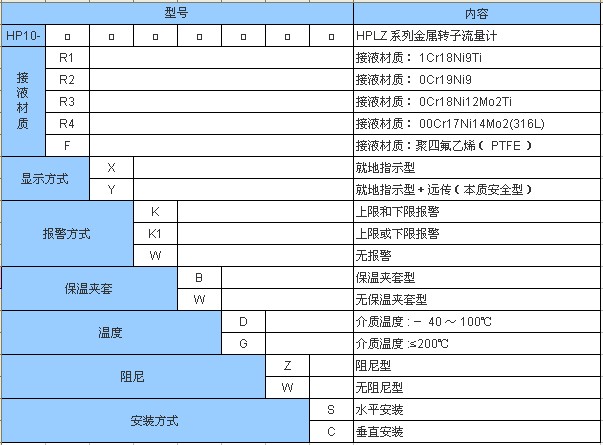

四、金屬轉子流量計選型:
五、
金屬轉子流量計選型舉例：
HP10-R2YWWDWC 為 HP10 系列金屬浮子流量計，接液材質為 0Cr19Ni9 ，就地指示＋遠傳(本質安全型)，無報警，無保溫夾套，介質工作溫度范圍為 -40 ～ 100 ℃，無阻尼型，垂直安裝。

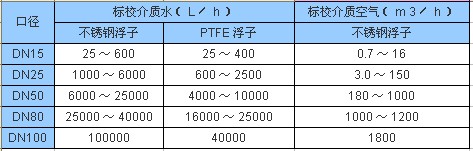

各口徑流量測量上限值對應表：
六、安裝要求
:
空氣標校狀態 T=20 ℃ ,P=0.1013Mpa
過濾器
如果介質中含有固體顆粒，應在上游直管段之前加裝相應的過濾器以濾除顆粒雜質，如果介質 中含有鐵磁性物質，應在購置本機的同時，配備 我公司生產的磁過濾器以防影響儀表的準確度并延 長儀表的使用壽命。磁過濾器(見圖下)，接液材 質可在 0Cr19Ni9 、 00Cr17 — Ni14Mo2 、 PTFE 及其它材質中任選。
1 ．儀表可安裝在垂直或水平的管道上，垂直流向的介質必須是由下而上的。水平流向的介質應與儀表上的箭頭方向一致。儀表上游設備 5DN 長的直管段，下游設置 250mm 長的直管段，設置調節流量閥門時，其位置應該在儀表的下游直管段之后。
2 ．推薦安裝方式 , 設置旁通管道 ( 見右圖 ) 。建議使用水平尺及鉛錘檢測流量計的安裝垂直度， 以保證流量計的測量精度。
3 ．安裝在管道上的流量計不應受到外力作用，在流量計出入口的適當位置加裝支撐， 可使流量計基本不受外力作用。
4 ．安裝內襯聚四氟乙烯 (PTEE) 的流量計時，緊固法蘭螺栓時應特別謹慎，要求對稱緊固且勿過猛過緊，以防 PTFE 變形。
5 ．為避免流體沖擊測量器內浮子，儀表在使用時必須緩慢開啟閥門，特別是用于測量氣體介質流量時， 可在儀表的下游直管段后安裝氣體阻尼裝置或節流閥以zui大限度地減輕浮子振動。
