價格:電議
所在地:上海
型號:德國REXROTH力士樂進口
更新時間:2024-09-19
瀏覽次數:1000
公司地址:上海市浦東新區新金橋路金豫路100號禹洲金橋國際2期2號樓1017
![]()
後來(先生) 銷售工程師



訂貨單:R901091914
產品型號:041149035635000

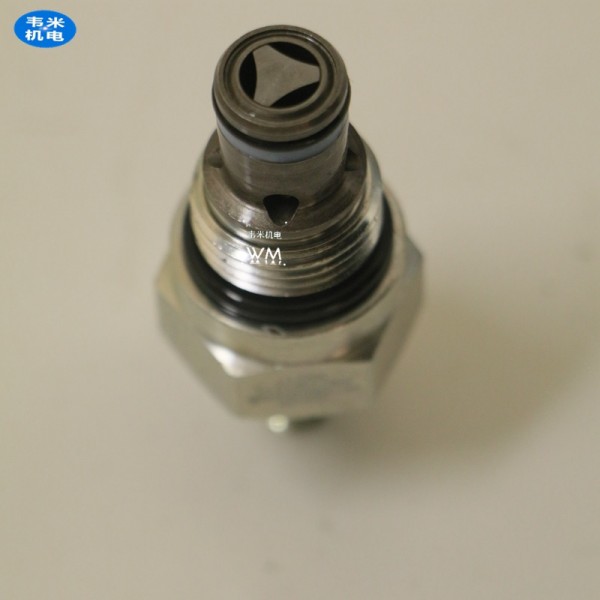

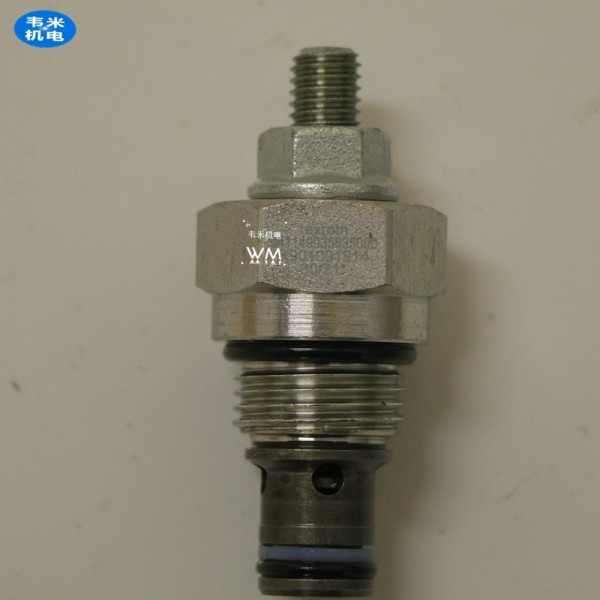

螺紋溢流閥R901091914
在液壓傳動系統中,控制油液壓力高低的液壓閥稱之為壓力控制閥,簡稱壓力閥。這類閥的共同點是利用作用在閥芯上的液壓力和彈簧力相平衡的原理工作的。
溢流閥是壓力控制閥。其作用主要是控制系統壓力,以保護油泵和油路系統的安全及保持油路系統的壓力恒定。通經為8毫米的溢流閥是一個小型的直接動作的溢流閥,可以和主溢流閥的遙控口連接,對主溢流閥實現遠程壓力調節。溢流閥的遙控口經換向閥和油箱連接時,可使油路卸荷。此時溢流閥起卸荷作用。溢流閥的遙控口串聯換向閥和通經為8毫米的溢流閥時,可實現壓力的多級控制。更換溢流閥的調節彈簧,可改變其壓力調節范圍。手輪順時針轉動時,壓力升高。反之壓力降低。
溢流閥是一種液壓壓力控制閥,在液壓設備中主要起定壓溢流作用,穩壓,系統卸荷和安全保護作用。
定壓溢流作用:在定量泵節流調節系統中,定量泵提供的是恒定流量。當系統壓力增大時,會使流量需求減小。此時溢流閥開啟,使多余流量溢回油箱,保證溢流閥進口壓力,即泵出口壓力恒定(閥口常隨壓力波動開啟)。
穩壓作用:溢流閥串聯在回油路上,溢流閥產生背壓,運動部件平穩性增加。
系統卸荷作用:在溢流閥的遙控口串接溢小流量的電磁閥,當電磁鐵通電時,溢流閥的遙控口通油箱,此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。
安全保護作用:系統正常工作時,閥門關閉。只有負載超過規定的極限(系統壓力超過調定壓力)時開啟溢流,進行過載保護,使系統壓力不再增加(通常使溢流閥的調定壓力比系統高工作壓力高10%~20%)。
實際應用中一般有:作卸荷閥用,作遠程調壓閥,作高低壓多級控制閥,作順序閥,用于產生背壓(串在回油路上)。
溢流閥一般有兩種結構:1、直動型溢流閥 。2、先導式溢流閥。
對溢流閥的主要要求:調壓范圍大,調壓偏差小,壓力振擺小,動作靈敏,過載能力大,噪聲小。
先導型溢流閥的導閥部分結構尺寸較小,調壓彈簧不必很強,因此壓力調整比較輕便。但因先導型溢流閥要在先導閥和主閥都動作后才能起控制作用,因此反應不如直動型溢流閥靈敏。
與三節同心結構相比,二節同心結構的特點是:①主閥芯僅與閥套和主閥座有同心度要求,免去了與閥蓋的配合,故結構簡單,加工和裝配方便。②過流面積大,在相同流量的情況下,主閥開啟高度小;或者在相同開啟高度的情況下,其通流能力大,因此,可做得體積小、重量輕。③主閥芯與閥套可以通用化,便于批量生產。
折彎機是鈑金行業工件折彎成形的重要設備,其作用是將鋼板根據工藝需要壓制成各種形狀的零件。如圖所示為液壓板料折彎機結構示意圖,主要由左右立柱、工作臺、橫梁組成機架,左右油缸固定在立柱上,滑塊與油缸的活塞連接、沿固定在立柱上的導軌上下運動,下模固定在工作臺上,上模安裝在滑塊下端,液壓系統提供動力,電氣系統給出指令,在油缸作用下,滑塊帶動上模向下與下模閉合實現板料的折彎。左右立柱、工作臺和滑塊(以下簡稱三大件)是折彎機的關鍵零件,三大件的重量之和占一臺折彎機總重量的70%~80%。其強度和剛性直接決定機床的運行精度、使用壽命,以及工件的精度。
1、滑塊部分:采用液壓傳動,滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上,通過液壓使活塞(桿)帶動滑塊上下運動,機械擋塊由數控系統控制調節數值;
2、工作臺部分:由按鈕盒操縱,使電動機帶動擋料架前后移動,并由數控系統控制移動的距離,其小讀數為0.01毫米(前后位置均有行程開關限位);
3、同步系統:該機由扭軸、擺臂、關節軸承等組成的機械同步機構,結構簡單,性能穩定可靠,同步精度高。機械擋塊由電機調節,數控系統控制數值;
4、擋料機構:擋料采用電機傳動,通過鏈操帶動兩絲桿同步移動,數控系統控制擋料尺寸。
先導型溢流閥的特點
先導閥和主閥閥芯分別處于受力平衡,其閥口都滿足壓力流量方程。閥的進口壓力由兩次比較得到,壓力值主要由先導閥調壓彈簧的預壓縮量確定,主閥彈簀起復位作用。
通過先導閥的流量很小,是主閥額定流量的1%因此其尺寸很小,即使是高壓閥,其彈簧剛度也不大。這樣一來閥的調節性能有很大改善。
主閥芯開啟是利用液流流經阻力孔形成的壓力差。阻力孔一般為細長孔,孔徑很小0=0.8~1.2mm,孔長I = 8~12mm,因此工作時易堵塞,一旦堵塞則導致主閥口常開無法調壓。
直動式溢流閥
調壓范圍:在規定的范圍內調節時,閥的輸出壓力能平穩的升降,無突跳或遲滯現象。
壓力流量特性:
溢流閥的進口壓力隨流量變化而波動的性能;又稱為啟閉特性。
(p;-Pk)、(p;-Pp) 稱為調壓偏差,調壓偏差小好
nk=P/p。稱為開啟壓力比,
np=P/p。稱為閉合壓力比,nk、n,大好。
壓力損失和卸載壓力:當調壓彈簧預壓縮量等于零或主閥上腔經遙控口直接接回油箱時,流經閥的流量為額定值時,溢流閥的進口壓力。壓力損失略高于卸載壓力。
上海韋米機電設備有限公司主營產品:螺紋溢流閥R901091914
液壓元件:柱塞泵、葉片泵、齒輪泵、馬達、截止閥、方向閥、減壓閥、流量控制閥、比例閥、伺服閥、插裝閥、電液換向閥、電磁閥、電磁球閥、蓄能器、放大版、壓力繼電器、壓力傳感器。
氣動元件::氣動閥、閥島、閥組、電磁閥、換向閥、壓力調節閥、流量控制閥,止回閥、氣缸和驅動裝置、壓縮空氣氣源處理單元、真空技術、傳感器、氣動連接技術,電氣連接技術。
電控伺服::伺服驅動器,伺服電機、PLC模塊、I/O模塊、框架模塊、電源模塊、數據接口模塊、鍵相位模塊、繼電器模塊、測速模塊、溫度模塊、顯示屏、傳感器、探頭、前置器、延伸電纜。
本公司產品品種多,型號全,質量優,服務好,貨期短如有詢價、技術咨詢、采購等需求請來電聯系,上海韋米期待您的來電或上門拜訪!真誠合作,竭誠為您服務!!!
