微機控制靜載錨固試驗機是預應力錨具生產企業的出廠檢驗和型式試驗、大型工程使用單位的錨具進場驗收、產品質量監督部門對預應力錨具組裝件檢測的專用設備。

奧納思克（上海）儀器設備有限公司總部設在上海市崇明區是一家專注研發制造力學性能試驗設備及測試技術的高精端科技型公司，公司匯集了以多名試驗機專家和高級工程師為主的研發隊伍，是高  端化、智能化、自動化試驗機產品研制基地 公司主要提供電液伺服動靜疲勞試驗、電液伺服液萬 能試驗機、微機控制電子萬 能試驗機、電液伺服壓力試驗機、鋼絞線松弛試驗機、靜載錨固試驗機、鋼結構高強螺栓檢測設備、全自動擺錘沖擊試驗機、巖石直剪儀等產品。

微機控制靜載錨固試驗機 概述

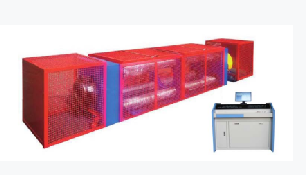

SJMG-650T型微機控制靜載錨固試驗機是預應力錨具生產企業的出廠檢驗和型式試驗、大型工程使用單位的錨具進場驗收、產品質量監督部門對預應力錨具組裝件檢測的專用設備。該設備由寬調速范圍數字伺服閥及微機測控技術，組成全自動閉環調速控制系統，能精確地控制和測量試驗全過程。本試驗機依據試驗機符合GB/T14370-2015《預應力筋用錨具，夾具和連接器》以及JT/T329-2010《公路橋梁預應力鋼絞線用錨具、夾具和連接器》對錨固相關要求，用于鋼絞線錨具的靜載和周期載荷性能試驗，GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造，整機由臥式主機、高壓伺服液壓源、前卡式千斤頂、可移動式高壓油源、微機測控系統等組成。

微機控制靜載錨固試驗機二.主要功能

1.可對預應力錨具組件實現GB/T14370-2007《預應力筋用錨具、夾具》標準要求的，在伺服控制條件下的標準檢測。

2.具有負荷、位移兩個控制通道及與之相對應的力、應力、位移三種控制方式，控制方式間可隨機/隨意切換。 PID 參數可在線調整。

3.可進行等速率負荷、應力、位移控制和恒負荷、應力、位移控制并采用無級調速。

4.自動繪制力—位移、力—時間、位移—時間等多種試驗曲線，自動編輯試驗報告并適時打印輸出；

5.測量系統具有自動清零、自動標定功能，連續全程測量不分檔。

6.可進行成組式樣多色曲線對比試驗，并可選取試驗曲線上的任意段進行區域放大分析,在試驗過程中可切換顯示各種試驗曲線；

7.原始試驗參數輸入

8.擁有功能強大的數據庫和多種接口格式供用戶選擇，幫助用戶實現局域網絡通訊；

9.具有壓力、油溫、活塞限位等多種保護措施；

微機控制靜載錨固試驗機 三.主要規格及技術參數

1.最大試驗力: 6500kN

2.試驗力測量范圍：2%-100%（全量程不分檔，自動換檔）

3.試驗力示值精度：≤±1%（精度等級：1級）

4.負荷測量分辨率：1/300000

5.等速率負荷控制范圍：0.1～4%FS/S

6.活塞最大位移：250mm

7.位移測量范圍：0-250mm

8.位移測量精度：≤±1%

9.位移測量范圍：2～100%FS（連續全量程測量）

10.等速率控制精度：1%設定值

11.恒負荷、位移控制精度：1%設定值

12.位移測量精度：±0.5%FS

13.位移測量分辨率：0.001mm

14.拉伸間距：4500mm

15.主機外形尺寸：約5000×640×750mm

16.重量：約5000kg

微機控制靜載錨固試驗機  四.試驗機正常工作條件

1、室溫: 10-35℃   濕度: ≤80%

2、電源: 3相  380V±10%  50Hz

3、無強烈振動、無腐蝕性介質、無較強電磁場干擾的環境中

4、計算機電源：220V±10%    50Hz 單獨接入

五.主要結構

（一）、主機:

主機為臥式承載框架，由四根導向支杠和中間、兩端固定梁所組成的承載框架構成了主機的主體部分，加載油缸（張拉式千斤頂）和空心傳感器分別安裝于承載框架的外兩端，被檢測錨具組件通過扁錨墊板和鋼絞線固定于主機外兩端，加載油缸工作即通過鋼絞線對被檢測錨具組件施加試驗力。
