砂漿滲透儀 砂漿試件抗滲性能測試儀技術參數
1、zui大工作壓力：5mpa（用戶在2.5mpa下自由選擇）
2、工作方式：自動恒壓和手動恒壓
3、試件數：一次可作6個
4、試模幾何尺寸：模腔上口直徑：φ70mm 模腔下口直徑：φ80mm 高度：30mm
5、柱塞泵參數：柱塞直徑：10mm 柱塞行程：10mm 柱塞往復頻率：54次/分 流量：0.11/min
6、轉速：1390/分

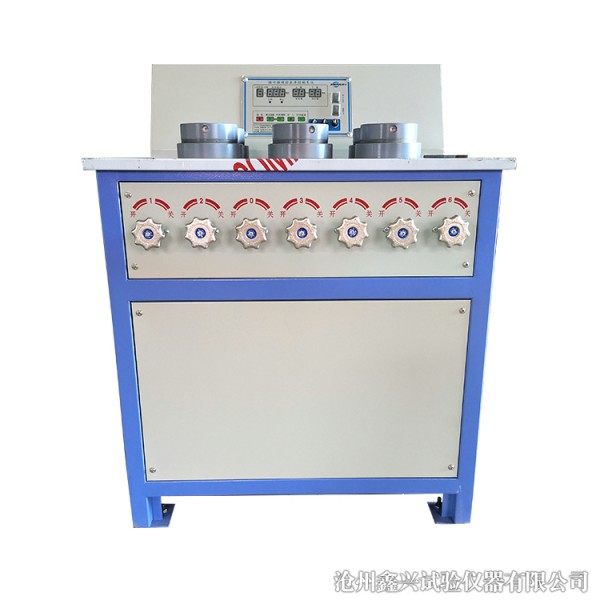

砂漿滲透儀 砂漿試件抗滲性能測試儀主要結構：
砂漿抗滲儀主要由箱體、工作臺、供壓系統、操作臺等組成。
1、箱體。 由型鋼焊接而成，主要用于安裝和聯接各個部件。其上部安裝有工作臺，內部安裝有供壓系統及電器箱，前部安裝有操作臺。
2、工作臺。 由不銹鋼面板制成，并安裝有6個模座，用于安裝試模之用。
3、供壓系統。 由電動機、動力箱、水泵、水包、an全閥、管道等組成。
電動機用于向系統提供動力源；
動力箱用于將電動機所提供的動力源轉化成往返運動的動力并提供給水泵；
水泵用以向整個系統提供水壓；
水包用以穩定供應系統的水壓、并起水壓源的分流作用；
an全閥安裝在水包zhong央，an全閥的作用是確保系統壓力不大于壓力表zui大量程。
4、操作臺。主要由電器控制和控制閥組成。
（1）SS-15型砂漿抗滲儀電器控制部分：
（2）控制閥。 其開啟與關閉與一般閥門相同，即順時針旋轉為關閉，逆時針旋轉為開啟。每個閥相對應控制一個試模。
一、砂漿滲透儀 砂漿試件抗滲性能測試儀安裝及使用：
1、準備：
a、將抗滲儀放置在平整、堅實的室內基礎上。試驗前用漏斗通過注水咀將水注入貯水罐中，實驗完畢后，將罐內水通過注水咀放盡。
b、關閉位于箱體右下方的放水卸壓閥。
c、開啟6個控制閥。
d、初次使用，注水入水箱，開啟控制閥，啟動電源，至6個模座內水溢出為止，以便排出系統內空氣。
e、關閉控制閥。
2、試件制作及安裝：
a、試件成形養護。根據設計所要求的材料配比用成形模（亦稱副模）制作成形，然后按部標或標準的規范進行養護。
b、將養護好的試件表面晾干，然后在其側面涂上溶化的密封材料（火漆或密封蠟）。注意試件兩端面，嚴禁涂有密封材料。
c、將試模加熱到400℃，然后將涂有密封材料的試件裝入模腔，再在壓機上（螺旋壓力機或借用實驗室的壓力實驗機）將試件壓入試模中并冷卻至常溫。
d、將裝壓好試件的試模安裝在抗滲儀的工作臺上，并均勻的擰緊內六角螺栓。
3、接通電源：紅色信號燈應亮。將電接點壓力表上限指針調至0.2MPa，下限指針與之靠近但不能同時接觸（約小于上限指針0.05MPa）。然后摁綠鈕啟動電源，此時水泵開始工作，電接點壓力表指針隨水壓上升而順時針轉動，注意觀察壓力上升是否正常，系統有無滲漏水現象，如有異常則應排除后才能進入試驗。按附錄操作說明執行。
4、開啟控制閥，即向相應的試體送入水壓，注意觀察試模底部有無滲出，如有滲出則需擰緊相應部位的壓緊螺帽。
5、進入正常試驗后，按有關標準進行操作測試。如JC474-92：水壓在0.2MPa恒壓2小時，增至0.3MPa，每隔1小時增加工作壓力0.1MPa時觀察試件端面有無滲水情況。如有滲水，則關閉相應的控制閥。
6、當一組3個試件中所有試件的端面均有壓力水滲出時，即可停止試驗，記下每個試件的zui大水壓作為計算依據。
7、試驗結束，切斷電源，打開放水卸壓閥，使系統壓力降至零，取下試模。
8、從試模中壓出試件，并清洗試模、模座、涂上防銹油，以備再用。
二、維護與保養：
1、對工作環境的要求：周圍大氣溫度為5℃—45℃，相對濕度＜80%；不長期在含腐蝕性氣體的環境中工作。
2、水源應清潔無雜質。
3、動力箱油在出廠時已加好。以后每半年打開后箱蓋及動力箱蓋，以更換一次20號或30號機械潤滑油。
4、每半年檢查一次動力箱底部有無積水（此項工作可在換油時同時進行），并判明是否水泵密封圈損壞，如損壞則需要更換。
5、如環境溫度接近0℃，則需放水，卸壓閥放空系統內的全部水源，以免結冰損壞系統的零件。
