產品說明
|
MPM430型微壓壓力變送器是專門針對微小壓力測量領域的應用而開發的一種壓力測量產品。選用高性能進口傳感器,采用一體化不銹鋼全密封結構,體積小、抗過載能力強,穩定性高,耐腐蝕性好,性能可靠,可廣泛應用于石油、化工、電廠、礦山、城市供水和水文勘探等行業需要對現場微小壓力進行檢測和控制的場合。

產品特點:
•全不銹鋼結構,體積小,外殼防護等級可達IP65;
•與介質接觸的材料為陶瓷、不銹鋼和氟橡膠,耐腐蝕性好;
•接口有通用型、無腔型兩種結構可選,感壓膜片與介質接觸面大,可測量有較大顆粒或有粘度的流體介質,不易堵塞,便于清洗;
•允許壓力過載達數十倍,可抵抗較強的壓力沖擊;
•防爆型產品符合GB3836.4標準的要求,取得了防爆證,防爆標志為ExiaⅡCT6。
性能參數:
|
量程編碼
|
0D
|
0C
|
0B
|
|
測量范圍
|
-2.5…-0.5~0.5…5kPa
|
-10…-1~1…10kPa
|
0~2…20kPa
|
|
上限值
|
5kPa
|
10kPa
|
20kPa
|
|
過范圍
|
400kPa
|
400kPa
|
600kPa
|
供電范圍:12~28VDC(本安型經安全柵供電)
信號輸出:4~20mADC兩線
負載電阻:RL≤((U-12V)/0.02A)–Rw(Ω),式中U為供電電壓,Rw為導線電阻 精 度:±0.5%FS(zui小) ±1.0%FS(典型)
溫度誤差:≤±0.15%FS/10℃ (-20℃~+70℃)
≤±0.2%FS/10℃ (-30℃~-20℃)
長期穩定性:≤0.5%FS/年
振動誤差:≤±0.01%FS (X、Y、Z軸,200Hz/g) 環境溫度:-30℃~+70℃,本安型:-10℃~+60℃
介質溫度:-30℃~+80℃
存儲溫度:-30℃~+85℃
防護等級:IP65(Ⅰ型通用型、Ⅱ型無腔插件型) IP68(Ⅲ型無腔電纜型) 接口及殼體:不銹鋼1Cr18Ni9Ti
傳感器膜片:96%氧化鋁陶瓷
密封件:氟橡膠
外形結構:
| |
|
MPM430型微壓壓力變送器是專門針對微小壓力測量領域的應用而開發的一種壓力測量產品。選用高性能進口傳感器,采用一體化不銹鋼全密封結構,體積小、抗過載能力強,穩定性高,耐腐蝕性好,性能可靠,可廣泛應用于石油、化工、電廠、礦山、城市供水和水文勘探等行業需要對現場微小壓力進行檢測和控制的場合。

|
•全不銹鋼結構,體積小,外殼防護等級可達IP65;
•與介質接觸的材料為陶瓷、不銹鋼和氟橡膠,耐腐蝕性好;
•接口有通用型、無腔型兩種結構可選,感壓膜片與介質接觸面大,可測量有較大顆粒或有粘度的流體介質,不易堵塞,便于清洗;
•允許壓力過載達數十倍,可抵抗較強的壓力沖擊;
•防爆型產品符合GB3836.4標準的要求,取得了防爆證,防爆標志為ExiaⅡCT6。
|
|
量程編碼
|
0D
|
0C
|
0B
|
|
測量范圍
|
-2.5…-0.5~0.5…5kPa
|
-10…-1~1…10kPa
|
0~2…20kPa
|
|
上限值
|
5kPa
|
10kPa
|
20kPa
|
|
過范圍
|
400kPa
|
400kPa
|
600kPa
|
供電范圍:12~28VDC(本安型經安全柵供電)
信號輸出:4~20mADC兩線
負載電阻:RL≤((U-12V)/0.02A)–Rw(Ω),式中U為供電電壓,Rw為導線電阻 精 度:±0.5%FS(zui小) ±1.0%FS(典型)
溫度誤差:≤±0.15%FS/10℃ (-20℃~+70℃)
≤±0.2%FS/10℃ (-30℃~-20℃)
長期穩定性:≤0.5%FS/年
振動誤差:≤±0.01%FS (X、Y、Z軸,200Hz/g) 環境溫度:-30℃~+70℃,本安型:-10℃~+60℃
介質溫度:-30℃~+80℃
存儲溫度:-30℃~+85℃
防護等級:IP65(Ⅰ型通用型、Ⅱ型無腔插件型) IP68(Ⅲ型無腔電纜型)
接口及殼體:不銹鋼1Cr18Ni9Ti
傳感器膜片:96%氧化鋁陶瓷
密封件:氟橡膠
|
|

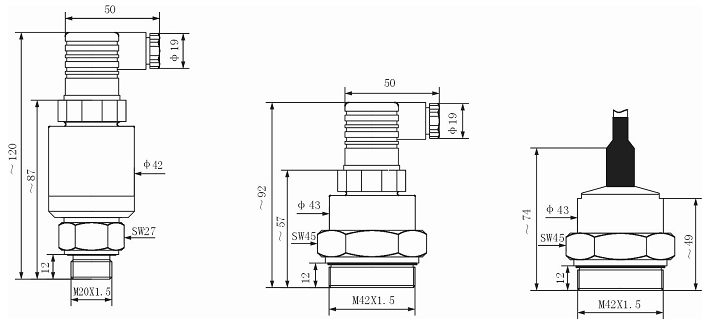

Ⅰ型 通用型 Ⅱ型 無腔插件型 Ⅲ型 無腔電纜型
|

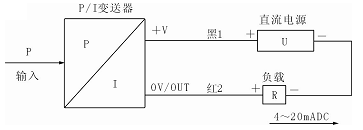

電氣連接:
|
接線定義
|
插件型連接
|
電纜型連接
|
|
電源正(+V)
|
插腳1
|
黑色導線
|
|
電源負(0V/OUT)
|
插腳2
|
紅色導線
|
|
 |
選型指南:
|
MPM430
|
型微壓壓力變送器
|
| |
量程
|
測量范圍Pa或kPa,X為實際所需量程,L為電纜型電纜長度,單位:米
|
|
[0~X]L
|
編碼
|
測量范圍
|
|
0D
|
-2.5…-0.5~0.5…5kPa
|
|
0C
|
-10…-1~1…10kPa
|
|
0B
|
0~2…20kPa
|
| |
代號
|
輸出信號
|
|
E
|
4~20mADC
|
| |
代號
|
功能選擇
|
|
Ⅰ
|
通用型(壓力接口M20×1.5外螺紋)
|
|
Ⅱ
|
無腔插件型(壓力接口M42×1.5外螺紋)
|
|
Ⅲ
|
無腔電纜型(壓力接口M42×1.5外螺紋)
|
| |
代號
|
附加功能
|
|
i
|
本安防爆型ExiaⅡCT6
|
|
G
|
表壓型
|
|
A
|
壓型
|
|
N
|
允許負壓測量型
|
| |
|
|
MPM430
|
[-2~10]kPa
|
E
|
Ⅰ
|
GN
|
完整的型號規格
|
選型提示
1、選型時請在訂貨單上注明精度要求,未注明的按1.0精度等級供貨。
2、用戶在選擇A壓型的產品時,zui小測量范圍為[0~3]kPa,無N選項。用戶在選擇表壓型產品測負壓時,需要同時選擇N,
表示允許負壓測量,并在測量范圍所給參數之內選擇,zui小測量范圍為-0.5kPa~0.5kPa。
3、特殊要求,敬請與本公司商洽,并在訂單中注明。
