價格:電議
所在地:浙江 溫州市
型號:ZFL
更新時間:2021-11-12
瀏覽次數:941
公司地址:浙江省溫州市永嘉縣甌北鎮安豐工業區舟山路
![]()
付星(女士)

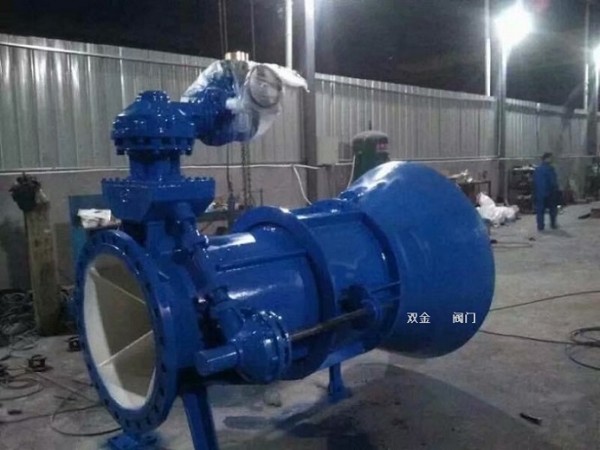

固定錐形閥的詳細信息:
技術參數:
產品型號:ZFL
產品規格:DN300-2000
公稱壓力:0.6-4.0MPa
適用介質:污水、清水
適用溫度:≤80℃
驅動方式:手動、電動、氣動
固定錐形閥產品概述:
本閥是一種排放型固定閥,屬于機械閥門行業領域,特別適用于給排水系統和工業流體系統。其由閥體、齒輪式驅動機構、滑套閘、錐體、翼片、導軌等構成。由齒輪式驅動機構驅動滑套閘沿導軌前后移動,隨著滑套閘的前后移動,其與固定錐體間的流通面積便隨之改變,進而控制流量的變化。固定錐體采用的水力設計形體,其與移動的滑套閘配合后可獲得良好的流量控制效果,使本實用排放型固定錐形控制閥的排量系數與開度自始自終具有良好的線性關系,以保證系統控制的安全性、即時性和有效性。本實用還采用了特殊設計的翼片,其能有效降低或消除常規流量控制閥應用時常出現的汽蝕和振動現象。
固定錐形閥結構形式:
通常作為水輪發電機組旁通閥的自由排放閥,和連續排放流量控制。該產品采用了倒置錐形柱塞閥芯結構,所以叫錐形閥。該閥有優越的消能效果,所以也叫消能閥,它常用于農田灌溉,所以又名灌溉閥。
工作原理:
固定錐形閥的設計使得閥體內部流通順暢,流量大而壓降損耗小,在整個工作過程中不會產生氣蝕和振動。在小流量時仍有很好的流量控制效果。本閥設在高壓泄水管道的出口,具有圓筒形固定的閥殼,用4~6條平行水流方向的肋片把錐頭成90°的錐體固定在閥殼上, 用一活動鋼閥套套在錐體外面(或里面), 閥套與錐體之間的環形空間用來泄流。用螺桿傳動將閥套沿流向前后移動,即可調節流量。全部開啟時流量系數達0.85以上。該閥結構簡單, 操作方便,泄流時, 利用水與空氣的摩擦和入水后在水中的漩渦進行消能, 故可不再設消能機械。當幾個錐形液動控制閥平行布置時其軸線間距不宜過小(例如不小于5倍閥殼直徑D),否則水流相互撞擊,產生一股反射水流,若水流落入閥室將造成運行困難。
