產品簡介
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度高的線性矯正測量。
公司簡介
昌暉自動化系統有限公司是專業從事SWP系列智能化數字儀表研發、制造、營銷以及工業控制系統集成的企業，已通過了ISO9000：2000質量管理體系認證并被授予高新技術企業稱號。
昌暉自動化系統有限公司是科技人員創業的園地，公司核心是國內科技人員和海外留學人員，企業團隊精誠默契，立業目標明確--強調"科技先導、服務至上"，提倡"以誠為本，以質取信"，立志"超越自我、挑戰未來"，創建信息化時代儀表行業的一流企業。
公司以香港為橋梁，以內地為基地，以人才為資源，汲取國外技術精粹，結合中國工業生產特點，致力創新，努力開發和生產具有信息化特色的SWP智能化儀表和控制系統產品。
昌暉SWP系列智能化儀表年銷量已達近10萬臺，熱銷國內二十多個省（市）自治區，廣泛被應用在國防航天、工業過程、交通運輸和科學試驗等領域。公司還多次受托為航天基地、石油勘采、武器試驗等特殊使用場合研制功能特殊的儀表，受到有關部門的贊譽。
在工業自動化系統方面，昌暉SWP-SPC控制系統以其強大的功能、便捷的界面、經濟的價位為中小企業的技術改造和升級所廣泛采用；昌暉SWP-FJC發酵過程節能優化控制系統經多家制藥廠使用并通過有關部門的鑒定，實踐證明，其節電、節能和提高發酵效果明顯，經濟效益和社會效益十分顯著，深受發酵行業用戶的歡迎。
幾經奮斗，鑄就今天--我們擁有了自主知識產權的SWP系列儀表核心技術；建立了規模化和規范化的儀表生產基地；形成了遍及全國的技術服務和營銷網絡；成為國內儀表行業有一定影響的企業之一。......
展開
產品說明
|
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度高的線性矯正測量。
|
|
SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
|
|
一、 主要特點
|
|
采用輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。
|
|
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
|
|
型號
|
SWP-C803系列
|

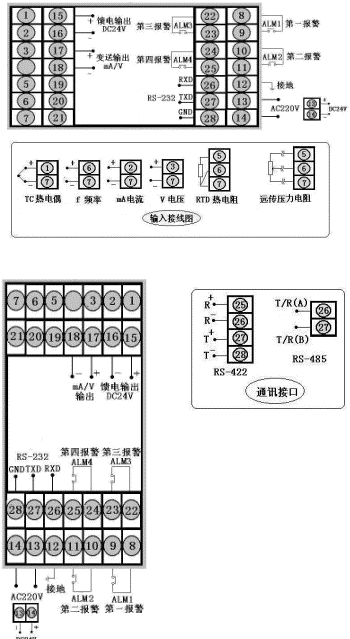

接 線 圖
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號
|
SWP-T803系列（橫式）
|
|
儀表外形
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號
|
SWP-S803系列
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-T801系列（豎式）
|
|
儀表外形
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號
|
SWP-C401、C403系列（橫）
|

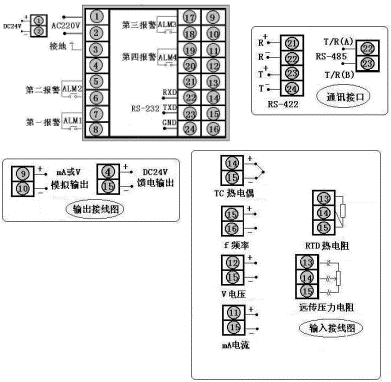

接 線 圖
|
|
儀表外形
|
儀表尺寸:96×48×140mm
開孔尺寸:92×44mm
重 量:240g
|
|
|
型號
|
SWP-S401、S403系列（豎）
|
|
儀表外形
|
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號
|
SWP-C901、C903系列
|

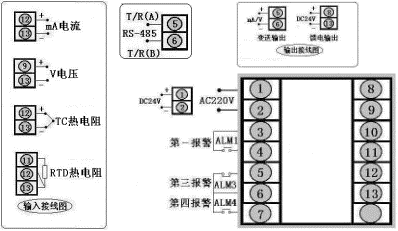

接 線 圖
|
|
儀表外形
|
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號
|
SWP-C701、C703系列
|

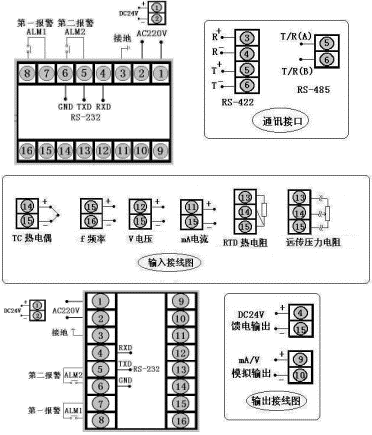

接 線 圖
|
|
儀表外形
|
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
型號
|
SWP-C101、C103系列
|
接 線 圖
|
|
儀表外形
|
儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
|
|
|
|
三、 SWP-LED系列數字顯示控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -
|
□ □ □□－□ □－□□－□ □ －□ □ |
新系列
|
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
48×48mm
|
|
96×48mm（橫），48×96mm（豎）
|
|
72×72mm
|
|
160×80mm（橫），80×160mm（式）
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
參見"輸入類型"
|
|
一報警方式
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
第二報警方式
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
饋電輸出
|
P
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
|
四、 SWP-LED系列光柱測量顯示控制儀型譜表
|
|
型 號
|
代 碼
|
說 明
|
|
SWP -
|
T □□□－□ □－□□- □ □ - □ □-□
|
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎）
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
|
參見"變送輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
一報警方式
|
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
第二報警方式
|
|
|
|
|
|
無報警（可省略）
|
|
上限控制/報警（四限控制/報警2H）
|
|
下限控制/報警（四限控制/報警2L）
|
|
|
饋電輸出
|
P
|
|
|
DC24V饋電輸出
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
顯示方式
|
|
|
|
|
★ 輸入類型
|
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃
|
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃
|
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃
|
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d
|
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d
|
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d
|
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d
|
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d
|
24
|
頻率輸入
|
0～5kHz
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
18
|
1～ 5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
19
|
0～5V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
16
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
17
|
0～10mA開方
|
|
|
|
|
★ 變送輸出方式
|
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊規格
|
|
|
★ 通訊方式
|
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
|
|
★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
|
|
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
|
|
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
|
|
★ 注3：C70、C10無頻率信號輸入。
|
|
★ 型號舉例：
|
|
SWP-C803-21-08－HL-T
|
|
測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,一報警為上限報警，第二報警為下限報警，AC90～260V
|
