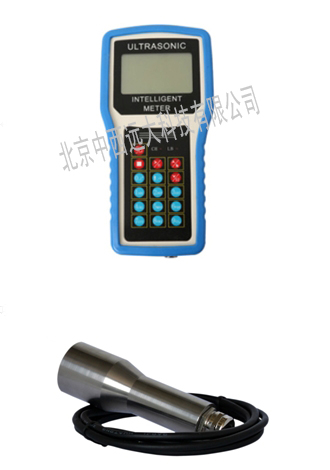

手持式外貼聲波液位計 型號:CQ011-MH-WAB/WAK

庫號：M23237

產品概述
CQ01-MH-WAB/WAK手持式外貼聲波液位計/開關適用于移動檢測、工廠流水線密閉容器里液體的檢測、還可以為工廠減少設備的投入。測量時將聲波探頭安裝于被測容器外壁的正下方（底部）或被測容器側壁，無需開孔，安裝簡易，不影響現場生產，可實現對高溫，高壓密閉容器內各種有毒物質，各種純凈液體的測量。探頭外貼，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的測量以及液位在某液位點判斷。儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。儀器內置ASIC（智能聲波專用硬件集成電路），使儀器體積小、測量結果穩定、，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果加、。本產品可通過定制加GPRS、Wifi實現物聯網。
產品特點
安：在測量有毒害、有腐蝕、有壓力、易燃爆、易揮發、易泄漏的液體時，不使用閥門、連通管、接頭，沒有漏點，不接觸罐內的液體和氣體，非常安。即使在儀表損壞或維修狀態下，也無引起泄漏、毒害、的可能。
衛生：釀酒、飲料、牛奶生產、儲罐管道等液位檢測與監控工程項目中不與液體接觸，而造成污染。
安裝、維修方便：安裝維修時不動火，不清罐，不影響生產。
產品功能
★備份和還原設置參數
★可任意調整模擬量輸出
★中英文雙語菜單
★具有數字濾波和回波識別功能
★可人工設定固定干擾濾波功能
★支持藍牙、GPRS通訊、GPS衛星定位等（訂貨選購）
★支持自定義串口數據格式
★支持自定義主顯示界面
★支持MiniSD卡數據采集（配卡8G）
應用領域
☆ 藥業制造業
反應液在管道儲罐內部液位控制等
☆石油化工
輸油管道儲罐內部液位控制等
☆食品工業
釀酒、飲料、牛奶生產、儲罐管道等液位檢測與監控工程項目中
☆控制系統配套使用
性能指標
量程：5m
度：±0.3%FS
工作頻率 ：20 KHz～5000KHz（因型號規格而不同）
顯示：ＬＣＤ、
輸出（可選）
數字輸出：USB(可選擇其他輸出)
供電
工作電壓：3.7V鋰電池(內置)
外接電源：DC5V 正常功耗：<1.5W
物理性能
主機外形尺寸：200mm*94mm*40mm
鍵盤：按鍵操作
主機材質：ABS工程塑料 防護等級：IP55
傳感器材料：不銹鋼 防護等級：IP68
傳感器電纜： 線徑5～10mm×2m
環境性能
主機使用環境溫度：：-20℃~+60℃
聲波探頭使用環境溫度:-40℃～+100℃
濕度：15%～ RH
應用條件
介質純凈度
 液體中不能充滿密集氣泡。
 液體中不能懸浮大量固體，如結晶物。
 容器底部不能沉積大量泥沙及沉淀物。
介質粘度
  動力粘度<10mPaS時正常測量。10mPaS<動力粘度<30mPaS時可能會使儀表量程減小。動力粘度>30mPaS時不能測量。
  注：隨溫度升高粘度降低，大部分高粘度的液體受溫度影響為明顯，所以在測量有粘度液體時就注意液體溫度影響。
被測容器
  1、材質：安裝測量探頭處的容器壁要求用能夠良好傳遞信號的硬質材料制成。舉例：碳鋼、不銹鋼、各種硬金屬、玻璃鋼、硬質塑料、陶瓷、玻璃、硬橡膠等材料或其復合材料。安裝測量探頭處的容器壁若為多層材料，則層間應緊密接觸，無氣泡或氣體夾層.該處容器壁的內外表面應平整.舉例：硫化硬橡膠襯層，不銹鋼襯層，鈦襯層。
  2、壁厚：2-100mm
  3、罐型：球罐、臥罐、立式罐等。
探頭安裝要求
1、對于鐵質容器，可以給探頭工作端面涂上硅脂并用磁性吸盤將其直接貼在容器底部即可；若容器外殼是玻璃等其它材料，可以用膠將探頭粘貼固定或用支架固定于容器底部。探頭指向須與所測距離在同一直線上。
2、探頭正上方無盤管等遮擋物；
3、遠離罐底進液口，以避免進液劇烈流動對測量的影響；
4、遠離罐頂進液口下方位置，以避免進液沖擊使液面劇烈波動影響測量；
5、高于出液口或排污口，以避免罐底沉積污物對測量的影響.如不滿足條件，則應有措施定期清除罐底污物；
  6、液位測量頭用磁性或焊/粘接固定方式安裝時，容器壁上的安裝表面尺寸應不小于Ф80的圓面，表面粗糙度應達到1.6，傾斜度應小于3°(旁通管除外)。
