產品簡介

差動變壓器位移傳感器廠家 WY-DC 系列位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈線性關系，可以直接把機械變化量轉變為標準電訊號供給電腦數據采集或PLC進行過程控制。

公司簡介

TEL:13347428711 趙

西安新敏電子科技有限公司是專業從事溫度、壓力、液位、流量等傳感器及配套儀器儀表、測控系統的產品開發及生產銷售為一體的高新技術企業。自 2000 年注冊成立以來，公司一直以向全國范圍開拓市場為導向，以加強改革生產技術為保障，以不斷增強綜合實力來贏得競爭為發展戰略。經過多年的努力，如今，公司下設研發中心、新品開發部、產品生產部、工程技術部以及電子商務銷售部，集產品的開發、生產、集成、銷售于一體，成為一個充滿活力的新興綜合型企業......

展開

產品說明

差動變壓器位移傳感器廠家

一、差動變壓器位移傳感器原理及用途：
WY-DC 系列位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈線性關系，可以直接把機械變化量轉變為標準電訊號供給電腦數據采集或PLC進行過程控制。

WY-DC系列產品是將傳感器線圈和電子線路安裝在一個不銹鋼管里，實現了機電一體化，具有較強的抗干擾能力。該系列產品具有行程大、精度高、穩定性好、安裝使用方便等優點。是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。

WY-DC系列位移傳感器廣泛應用于航天、航空、電力、石油化工、機械、軍工、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域，即可以與儀表配套使用，也可以單獨使用。

二、技術指標及型號：差動變壓器位移傳感器廠家

WY-DC位移傳感器
1、靈敏度（mv/v/mm）：100-1000
2、初級勵磁電壓：5V（3-8）
3、動態頻率：0-200HZ（3DB）標準 0-800HZ高（動態位移測量）
4、靈敏度漂移：零點：0.01（%/℃）滿度：0.025（%/℃）
5、負載阻抗：20KΩ

6、工作溫度：-20℃+70℃標準 -40℃+150℃（耐高低溫）

7、：0.05%
8、高分辨率：0.001um
9、供電電壓：6VDC 12VDC 15VDC 24VDC ±9VDC ±12VDC ±15VDC

10、輸出電壓：0——5V 0——10V 0——±5V 0——±10V

輸出電流：0——10mA 0--20mA 4--20mA

WYDC 位移傳感器尺寸表單位（MM）
量程	骨架	外殼	鐵芯	測桿	外徑	桿徑	備注
5	30	170	12.5	27	￠20	￠5測頭	回彈
10	50	180	15	48	￠20	￠5測頭	回彈
20	60	200	17	60	￠20	￠5測頭	回彈
30	80	200	19	75	￠20	￠5測頭	回彈
40	80	220	25	75	￠20	￠6測頭	回彈
50	120	240	30	135	￠20	￠6測頭	回彈
60	120	260	35	135	￠20	￠6測頭	回彈
80	140	260	40	155	￠20	M6*15	拉桿
100	160	300	60	170	￠26	M6*15	拉桿
120	180	340	65	185	￠26	M6*15	拉桿
150	220	340	75	215	￠26	M6*15	拉桿
200	280	360	75	235	￠26	M6*15	拉桿
250	340	480	90	265	￠26	M6*15	拉桿
300	420	540	90	365	￠26	M6*15	拉桿
400	550	670	95	485	￠26	M6*15	拉桿
500	720	840	95	655	￠26	M6*15	拉桿
600	750	870	110	765	￠26	M6*15	拉桿
700	880	960	115	885	￠26	M6*15	拉桿
800	980	1040	120	970	￠26	M6*15	拉桿
900	1320	1320	140	980	￠26	M6*15	拉桿
1000	1400	1400	160	1030	￠26	M6*15	拉桿

三、安裝及使用方法：差動變壓器位移傳感器廠家

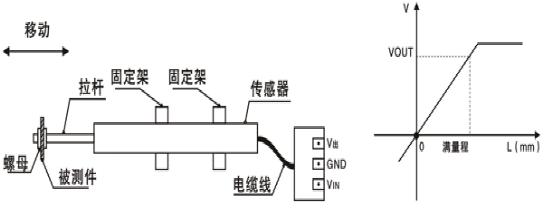

拉桿式位移傳感器可以任意方向安裝，先將傳感器殼體放在參照物（基準）的安裝支架孔里，使傳感器殼體和被測物移動的方向保持一致，根據傳感器的量程，估算大致的間隙，然后用鏍母將拉桿和被測物固定起來，通上電源等傳感器穩定下來，再慢慢的移動傳感器殼體，使傳感器的輸出零位對應于被測物機械零位，然后將傳感器殼體夾緊（不可松動），安裝好就可以通過計算機數據采集對被測物的位移進行檢測或監測或PLC進行系統控制，回彈式位移傳感器和拉桿式位移傳感器安裝基本相似。

四、電氣連接方式：

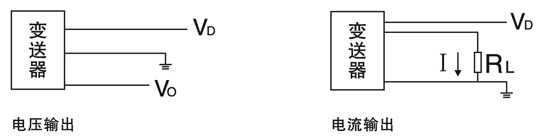

采用電纜連接，接線見下圖：

VD 供電電壓：6VDC 12VDC   15VDC 24VDC ±9VDC ±12VDC ±15VDC
VO 輸出電壓：0—5V  0—10V  0—±5V  0—±10V
   輸出電流：0—10mA  0--20mA  4--20mA
五、訂貨須知：
先將位移傳感器的量程確定下來，根據使用情況可以適當放一點余量，并將零點方向在定貨中注明，再根據系統的誤差要求選擇適當的測量精度，另外請務必告之供電電壓，我們可供選擇的供電方式有：6VDC  12VDC 24VDC  ±9VDC  ±12VDC  ±15VDC  220VAC（需要配接二次儀表)，輸出方式也有輸出電壓：0-5V  0-10V  0-±5V  0-±10V 輸出電流：0-10mA  0-20mA  4-20mA，如果您要進行動態測量，請把機械頻率的范圍在定貨中列出來。如果系統需要在高壓場合中使用，我們可以采用選進的全不繡鋼密封焊接，耐高壓0-50MPa，對溫度要求比較高，我廠的位移傳感器經過特殊工藝處理可以在-40℃—+200℃環境中正常工作。
六、使用注意事項：
1、安裝傳感器時注意別讓鐵芯和測桿受大的測向力而造成變形彎曲，否則會嚴重影響測桿活動的靈活性。傳感器的殼體是高導磁材料，應避免趺落和受撞擊。
2、傳感器測桿（頭）應與被測物移動方向保持一致，同心度要好。回彈式位移傳感器與被測物的接觸面應具有一定光潔度的平面上，凹凸不平會影響測量精度。
3、傳感器的有交工作區段一般都在測桿活動區的中間部分。測桿在全部伸出和全壓縮的附近區段，均非有效工作區。安裝傳感器時應調節（挪動）傳感器殼體，根據量程估算大致的間隙。使位移在預定的變化范圍內，也可以用數字電壓表對準電氣零位，然后進行檢測。
4、外接的“正、負”電源建議采用線性電源。若用開關電源，信號輸出中的雜波（干擾）電壓會明顯增大。每塊電路板的實際耗電不大于±30mA.(但供電應留有余量，不小于±50mA )。
5、若發現測桿受灰塵或油污粘連而造成活動發澀，請用酒精棉擦拭、清潔測桿，但傳感器請不可隨意折卸，以免損壞或降低測量精度。
