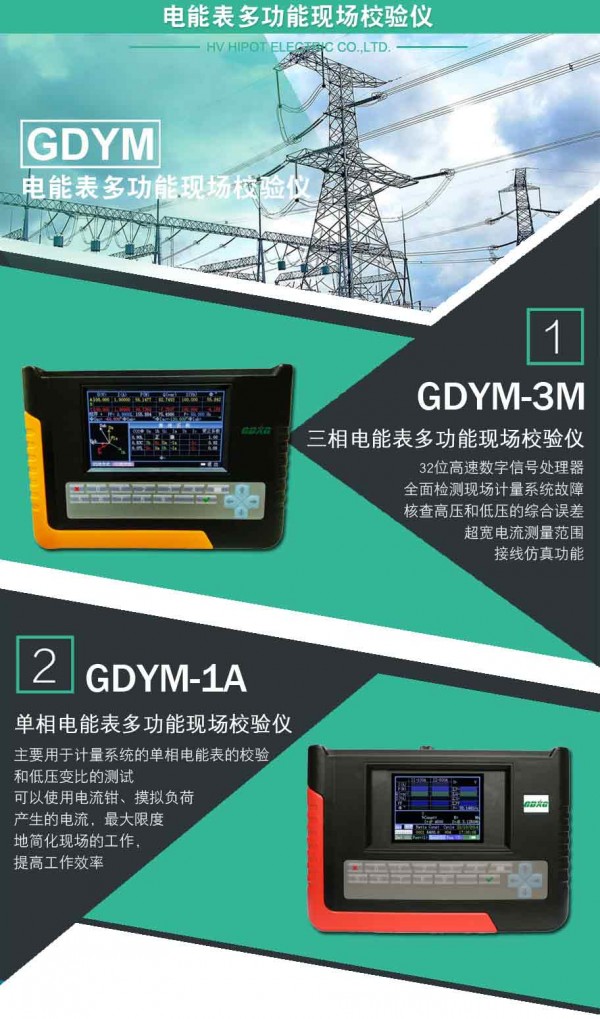

GDYM-3M 三相電能表多功能現場校驗儀

武漢國電西高電氣有限公司銷售一部

會員指數：

企業認證：

價格：電議

所在地：湖北武漢市

型號：GDYM-3M

更新時間：2019-03-19

瀏覽次數：890

公司地址：武漢市東西湖區金銀潭現代企業城B區7棟

13240921610 楊女士(女士)

點擊查看聯系電話在線詢價

產品簡介

武漢國電西高電氣有限公司三相電能表多功能現場校驗儀采用TI的32位高速120MHz DSP，及AD公司的高性能6通道16位AD，開發成功多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度。

公司簡介

武漢國電西高電氣有限公司系集電力檢測設備、儀器儀表、電力在線監測系統的研發、生產與銷售為一體的高科技企業。公司自成立10年以來，先后取得了《高新技術企業證書》、《ISO9001:2000質量管理體系認證證書》、《湖北省計量協會理事單位》等一系列資質，擁有一批高電壓、計算機、電子技術方面的博士、碩士及教授級高工等專業人才，為國家電力行業的發展和電力建設、電力運行系統提供了合適的產品和服務。

展開

產品說明

三相電能表多功能現場校驗儀

三相電能表多功能現場校驗儀新功能

32位高速數字信號處理器
采用TI的32位高速120MHz DSP，及AD公司的高性能6通道16位AD，開發成功多功能寬量程的數字乘法器，采用浮點運算，保證計算準確度。
接線仿真功能
儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能。
鉗誤差自檢
儀器內可產生、0.的電流信號加到、100A鉗上，以測量鉗表的誤差。

解決了、100A鉗在使用時間長了以后誤差變化的問題?？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口。
超寬電流測量范圍
500倍電流范圍保證計量指標；10000倍電流顯示范圍。小 1mA 啟動電流。高供高計時，空載也可識別接線。
電能累積功能
可以校驗沒有電能脈沖輸出的電能表，或做為測試節能指標。
無線稽查

檢測現場計量系統故障，核查高壓和低壓的綜合誤差。

三相電能表多功能現場校驗儀其它性能

采用4.7寸 16:9 工業級TFT寬彩屏，顯示清晰、美觀、信息量大、內容豐富。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

同時測量電能誤差、電壓、電流、有功功率、無功功率、相位、頻率、功率因數、并顯示矢量圖、查線結果。

儀器內無可調電阻，所有誤差全部采用軟件修正。

中文拼音輸入。

帶、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比。可方便找出CT二次回路中的斷路、接觸不良、CT內部的匝間短路以及CT銘牌變比是否與CT實際變比相符等故障。

實時測量A、B、C三相電壓、電流的2-51次諧波，及時了解電網的供電質量。

測量A、B、C三相電壓、電流的波形。

寬電源45V-480V工作。

所有現場需要輸入的參數和下裝的數據均可由用戶自由定義?？上卵b 1000個用戶的數據。已經可以與多個營銷系統接口，實現數據的下裝和上傳。

主要技術參數

電壓量程			30V ～ 480V	鉗表	有功電能、功率		± 0.5%
電壓誤差			± 0.2%		無功電能、功率		± 0.5%
鉗表 ( 過載一倍 )			、 100A 、 500A 、 1000A		電流		± 0.5%
輸入頻率范圍			45-55Hz		自檢電流		0.
頻率測量誤差			± 0.0 1Hz		自檢誤差		± 0 .1%
相位測量范圍			-180 ° ~ +180 °	大電流鉗	有功電能、功率		± 0.5%
大相位誤差			± 0. 1 °		無功電能、功率		± 0.5%
諧波測量			± 0.1%		電流		± 0 .5%
諧波測量范圍			2-51 次	其它	變比測量		± 0 .5%
電流端子	有功電能		± 0.1%		電壓影響	< ± 0.01%
		無功電能	± 0.5%		頻率影響	< ± 0.01%
低頻脈沖常數			3600P/kWh		溫度影響	< ± 0 .005 % / ℃
		其它	3600 *(5/Ie) P/ k Wh		24 小時變差	< ± 0.04%
					諧波影響	< ± 0.01%
		注：額定電流		開機穩定時間		<5 分鐘
工作電源		AC 45V - 480V		環 境溫度		-25 ℃ - +45 ℃
功耗		< 10W		相對濕度		40%-95%
外形尺寸		214mm * 158 mm *71 mm		電池連續工作時間		>8 小時
重量		< 1.2 k g		電池充電電壓		DC 12V
