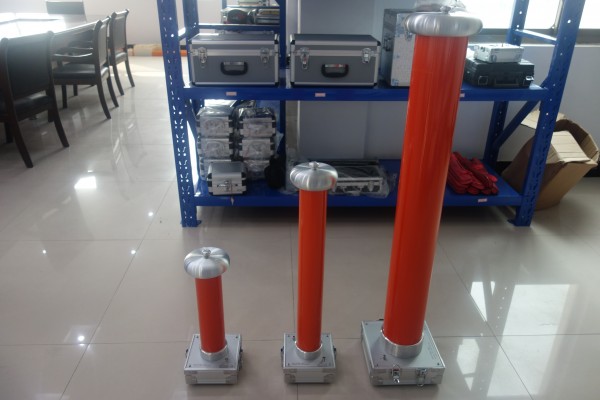

交直流數字分壓器為通用型數字高壓表,由高壓分壓器和低壓顯示表構成,用專用電纜連接為一套完整的高壓測量裝置。
1、接線
本系列產品上端均壓罩為高壓端,可直接輸入被測高壓,下端有專用接地端,供接地使用。用專用電纜連接高壓分壓器和低壓顯示表,并選擇相應的電壓和量限即可開始測量。
2、工頻高電壓測量
連接測量線路后,將低壓顯示表功能開關切換至AC檔,選擇High檔,直接測量工頻高壓,讀數即為kV數。如測量電壓低于20kV時,可將功能開關切換至Low檔,以獲得更的讀數。
3、直流高電壓測量
連接測量線路后,將低壓顯示表功能開關切換至DC檔,選擇High檔,可直接測量直流高壓,讀數即為kV數。如測量電壓低于20kV時,可將功能開關切換至Low檔,以獲得更的讀數。
4、接地
高壓分壓器下端裝有專用金屬接地端,每次使用前都必須將接地端可靠接地。
注意:使用前必須檢查接地。交直流數字分壓器
5、允許誤差
本系列產品按有關規程采用相對誤差。
|
|
AC |
DC |
|
50 |
500V |
250V |
|
100 |
1000V |
500V |
|
200 |
2000V |
1000V |
6、低壓儀表輸入阻抗對高壓分壓器的影響:
本系列產品配用低壓測量儀表的輸入阻抗為10MW,當使用其它儀表時,應考慮其輸入阻抗的影響。
7、加高壓時,高壓分壓器及高壓引線附近不得有雜物。
8、高壓分壓器標準分壓比為K=1000。
交直流數字分壓器
