插入式磁性翻板液位計產品簡介：
插入式磁型翻板液位計（以下簡稱液位計），適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

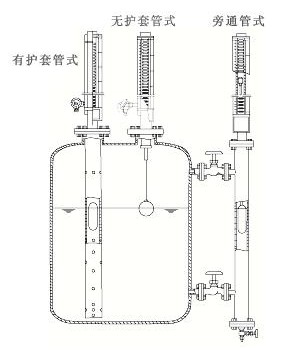

插入式磁性翻板液位計工作原理和結構：
1、基本型
插入式磁性翻板液位計是根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的*磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧管開關動作時，實現報警或限位控制。

插入式磁性翻板液位計適用范圍：
1、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不需停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋。

插入式磁性翻板液位計產品特點：
1、適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全。
2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3、測量范圍大，不受貯槽高度的限制。
4、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
5、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

插入式磁性翻板液位計參數性能：
測量范圍：150-6000mm（大于6000mm可協商訂貨）；
度：±10mm；
介質密度：0.4-20g/cm3； 介質密度差：≥0.15g/cm3；
工作壓力：-0.1-42MPa；
工作溫度：-160-450℃；
連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明；
環境振動：頻率≤25HZ，振幅≤0.5mm；
法蘭材質：碳鋼、304、316L；
跟隨速度：≤0.08m/s；
介質粘度：≤0.04Pa；
主導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE；
主導管直徑：￠48、￠57、￠62mm；
磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬；
顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金；
安裝方式：垂直安裝；
排污閥：球閥，針型閥。
附加功能選擇項：
1、磁性限位開關：
常開型：高于報警點合并；
常閉型：高于報警點斷開；
開關容量：250VAC1A（阻性）250VAC0.3A；
開關壽命：100000次。
2、液位變送器：
輸出電流：4-20mADC；
分辨率：±1-±10mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC。
3、智能液位變送器：
輸出電流：4-20ADC；
分辨率：0.2mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC。
夾套形式：
蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或?qū)嵊土魍ā?nbsp;
真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。
插入式磁性翻板液位計現貨供應
插入式磁性翻板液位計怎樣使用：
使用：
1、配套儀表及附件詳細內容具體見相應儀表附件說明書。
2、為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
4、液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。
5、液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
維護：
1、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2、根據介質情況，可定期清洗主導管，清洗管內沉積雜質。
3、對液體進行清洗或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝！
4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。

插入式磁性翻板液位計安裝指南：
1.使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
2.如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3.安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
4.介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作。
6.打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝）；
7.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行；
8.應根據介質情況，不定期清洗主導管清除雜質；
9.對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10.遠傳磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
11.當配有遠傳配套儀表時需做到如下幾條：
a、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
b、遠傳配套儀表上感應面應面向和緊貼主導管；
c、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d、遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設；
e、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

插入式磁性翻板液位計產品選型：

注：例如“XD-UHZ-2000517CE0ACD20”主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為2000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型磁性翻板液位計。

插入式磁性翻板液位計訂貨須知：
1、型號規格；XD-UHZ插入式磁性翻板液位計； 或可以代工；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：zui高承受壓力；
5、工作溫度：測量液體的zui低、zui高溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用zui多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
