產品簡介
HD-DW21無源信號隔離器無需外供電源,從輸入信號上獲取少許能量,實現信號隔離。可以與各種工業傳感器、現場儀表配合,取回參數信號,隔離變送傳輸,滿足用戶本地監視遠程數據的需求。本產品品種分為一進一出、兩進兩出、三進三出、四進四出,且輸入、輸出磁隔離。
公司簡介
大連虹潤電子有限公司2002年創建于美麗的海濱城市 --大連,公司創建以來始終本著合作共贏的現代企業經營模式,為客戶提供質量可靠、穩定性高的工業自動化控制儀表。儀表產品廣泛應用于航天、軍工、石油、化工、水利、電力、冶金、船舶、食品、醫藥、輕工、暖通、環保等領域,贏得了用戶的廣泛認可和信賴。并為客戶提供檢修、系統改造和新建工程的儀表配套及自控解決方案。
同時,為了好地滿足對產品有不同需求的客戶,我們也廣泛的與國內外知名廠商強強聯手協作,代理經銷工業自動化控制儀器儀表、機電產品等。我們努力的精神和真誠的態度以及在工作上的業績也得到了同行業的關注和信任,大連虹潤電子有限公司以其體貼完善的服務贏得的信譽使我們成為國內著名的儀表代理供應商,我們是您值得信懶的合作伙伴。
“誠信守諾,思利及人”是大連虹潤電子有限公司一直遵循的原則,客戶的要求和愿望是我們努力的目標,“為您服務”是我們永恒不變的承諾。我們真誠的希望您能繼續給予我們多的關注和支持,期待與您的合作!
展開
產品說明
HD-DW21系列無源信號隔離器
|
★ 單通道、雙通道、三通道、四通道。
★ 直流電流輸入。
★ 直流電流/電壓輸出。
★ 輸入/輸出磁隔離。
★ 傳輸精度(20℃):0.15%FS。
★ 模塊化設計,體積小,功耗低。
★ 插拔式端子,便于安裝、維護。
★ 標準的35mmDIN導軌卡式安裝。
|
|
|
■概述
|
|
HD-DW21無源信號隔離器無需外供電源,從輸入信號上獲取少許能量,實現信號隔離。可以與各種工業傳感器、現場儀表配合,取回參數信號,隔離變送傳輸,滿足用戶本地監視遠程數據的需求。本產品品種分為一進一出、兩進兩出、三進三出、四進四出,且輸入、輸出磁隔離。
|
|

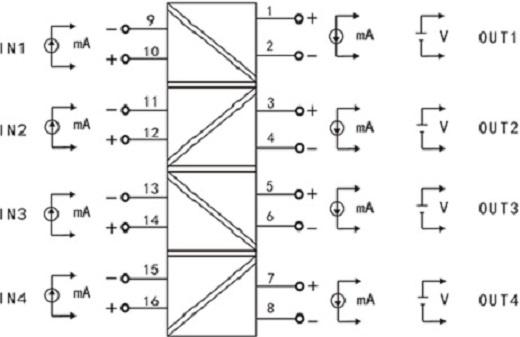

■接線圖
|
|
|
|

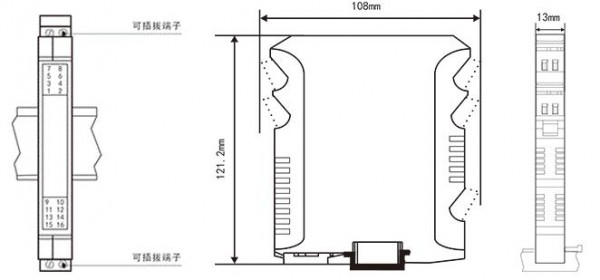

■結構外型圖
|
|
|
|
■技術參數
|
|
輸入
|
|
輸入信號
|
0-20mA,4-20mA
|
|
電壓降
|
2.5V(I=20mA)
|
|
響應電流
|
< 50uA
|
|
zui大輸入/過載輸入
|
50mA /100mA
|
|
zui大輸入電壓/過載輸入電壓
|
30V / 30V
|
|
限電壓輸入
|
33V
|
|
輸出
|
|
輸出信號
|
0-20mA,4-20mA,0-5V,1-5V
|
|
電壓降
|
2.5V(I=20mA)
|
|
zui大輸出
|
35mA
|
|
紋波
|
10mVp-p
|
|
其它參數
|
|
傳辦理精度(20℃)
|
0.15%FS
|
|
附加誤差
|
0.02%*PV /100Ω(注:PV為測量量程值)
|
|
溫度系數(負載100Ω)
|
≤(0.02%*PV)/K/100Ω(注:PV為測量量程值)
|
|
截止頻率
|
<30Hz
|
|
階躍響應(10%-90%)
|
≤2ms
|
|
耐壓測試
|
輸入、輸出:2000V AC 1min
|
|
工作溫度范圍
|
-10℃ ~ 70℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
13*108*121.2mm(寬*高*深)
|
|
重量
|
約130克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求(IEC
61326-1)
|
|
適用現場設備
|
直流電流源
|
|
|
■儀表選型
|
|
|
|
|
|
7
|
8
|
9
|
10
|
|
11
|
12
|
13
|
14
|
|
無源信號隔離器 HD-DW21
|
-
|
□
|
□
|
□
|
□
|
-
|
□
|
□
|
□
|
□
|
|
位
|
規格
|
注釋
|
□/□/□/□
|
□/□/□/□
|
|
7/8/9/10
|
<輸入>
|
|
|
通道I/通道II (從列表中選擇代碼)
|
|
代碼
|
類型
|
|
25
|
0-20mA
|
|
27
|
4-20mA
|
|
X
|
通道Ⅱ無輸入時選擇
|
|
11/12/13/14
|
<輸出>
|
|
|
|
通道I/通道II (從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸出
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
備注: 無源信號隔離器可選擇一進一出、二進二出、三進三出、四進四出。
輸入信號類型只能轉換成同比例的輸出信號類型。例:當輸入選擇4-20mA時,輸出類型只能選擇4-20mA或1-5V。
電流輸出與電壓輸出之間是不可切換的,需通過更改硬件完成,訂貨時請注明清楚;
型號舉例:HD-DW21-27/27/27/27-0/0/0/0。
無源信號隔離器四進四出,輸入信號為:4-20mA,輸出信號為:4-20mA。
|
