CLD-3型靜力觸探儀使用說明
概述：

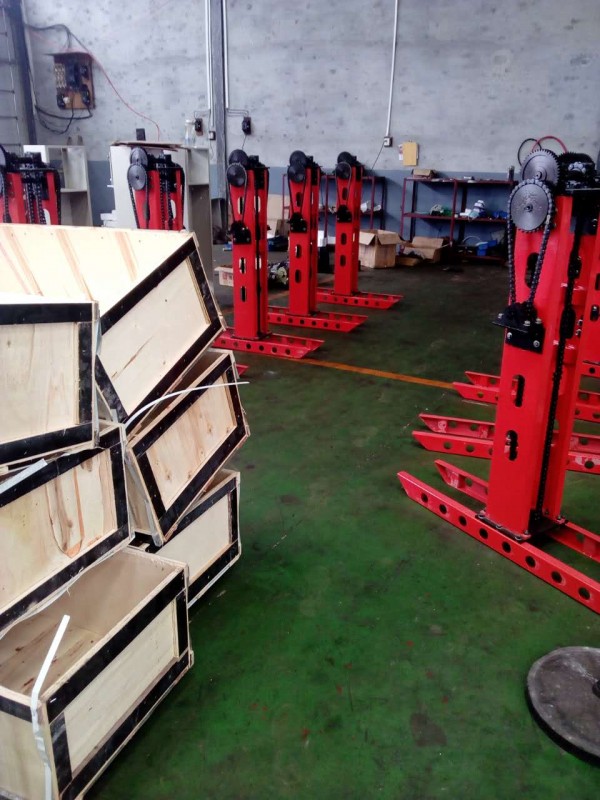

  CLD-3型靜力觸探機是利用機械傳動將探勻速地壓入土中。
適宜在軟土、粘性土、黃土、砂性土等地層中測試，利用探與土層接觸時產生的阻力，通過電阻變化信號，傳送到地面的測量?jī)x表上。整機各部件重量輕，體積小，搬運方便，安裝方便，工作效率高，能配用不同直徑的探釬和探。
一、技術參數
１、結構形式：主機（整機）、地錨、手搖式。
２、額定貫入力：   CLD-3   30KN。
３、十字板剪切：＜132Kpa
４、起拔力：15KN  25KN。
５、貫入速度：1.2米/分。
６、主機重量： 60公斤。
CLD-3型靜力觸探儀使用說明
二、工作原理
１、把主機與橫梁（9）用螺絲連接。
２、根據橫梁的長度選擇下錨點，把二根地錨（11）下到土中（在主機兩邊）。
３、下錨可以用下錨加力管（7），二人勻速推，也可以用大管子鉗下錨。
４、把主機安裝在兩根錨桿中間，必須水平安放，用土填實，不能搖動。
５、把地錨卡桿器（12）套入地錨桿里，放在橫梁上。
６、把探桿一根根排列開，電纜線逐一穿過，一頭連接頭，（電纜線連接處用防水膠帶扎緊），決不能有水滲到電纜里面（如滲水頭就有可能損壞），另一頭連接儀表上。
７、把頭連接在探桿上，就可以穿過上面孔和下面孔，把探桿一根一根連接?。ń宇^處擰緊），在主機下面孔上安放導向套（2）和（10），夾住探桿，使探桿不能左右搖動。
８、在探桿接頭處插入卡塊（5），壓入土中時把一塊山形壓板（6）放在卡塊上面，再搖動主機手柄，使主機兩面鏈條轉動，通過鏈條兩邊的鏈條擋軸（4）擋住山形板，把頭勻速壓入土中。
９、起拔時，把山形板放在卡塊下面，主機手柄反搖，把探桿勻速提上來。
１０、十字板試驗（根據客戶要求另配）把蝸輪箱放在主機上，方法相同，蝸輪箱手柄每搖一圈是１度，記錄此數據即可。
１１、做十字板原狀土剪切試驗時，將十字板貫入到試驗深度處，靜止2-3分鐘后在開始進行原狀土十字板剪切試驗。
重塑土剪切試驗，原狀土試驗結束后，將十字板沿剪切方向旋轉六圈，使周圍土體充分破壞，然后再開始重塑土剪切試驗。
