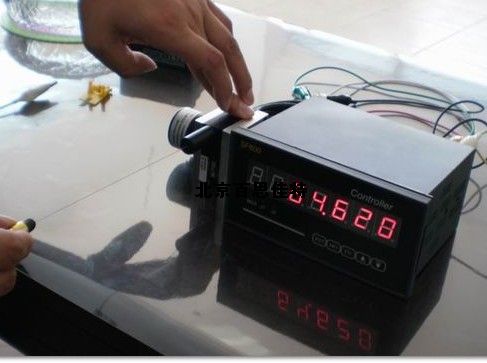

一、xt24596拉線編碼器產品簡介

拉線位移傳感器分為數字輸出型和模擬輸出型兩個產品類。

本系列拉線編碼器特別適合適用于直線導軌系統，還適用于液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，電液伺服液壓試驗機的控制。本產品能完全替代光柵尺使用，其它應用場合也可以定制，是完全實現低成本的測量的產品。

數字輸型可以選擇增量旋轉編碼器、值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程zui大可以做到1000毫米，線性精度zui大能達到0.05％，分辨力根據配置不同zui大可以達到0.001毫米/脈沖。

模擬輸出型可以選擇電位器、霍爾編碼器、值編碼器等，輸出信號可以為4－20mA、0－5V、0－10V、串行SSI和電阻信號等，zui大行程可以達到1250毫米，使用環境zui大可以達到IP65的防護等級，-45℃～+105℃的寬溫度環境下使用。

二、 xt24596拉線編碼器技術參數：

類型

技術數據

數字輸出

模擬輸出

傳感器類型

增量型編碼器、值編碼器

電阻、值編碼器、角位移

電阻值

無

5k、10k

鋼絲繩

進口涂塑鋼絲繩

進口涂塑鋼絲繩

拉線速度

1000mm/s?。∕AX）

1000mm/s（MAX）

測量行程

0~1000mm

（0－800mm）

分辨力

0.02、0.008、0.004、0.002mm/脈沖

理論小

精度

0.05％FS

0.1％FS、0.2％FS、0.5％FS

響應頻率

zui大300 K Hz

輸出

長線驅動、推拉輸出、SSI、格雷碼

4-20mA、0-5v、0-10v、電阻輸出

工作電壓

DC5V、DC5-26V

24v

外殼材質

進口鋁合金，表面氧化處理、耐磨防腐蝕

重量

540g（含編碼器和4米線）

出線口拉力

4N

抗 震 動

10HZ 到 1500HZ，10G

電纜長度

4米

工作溫度

-25℃～+85℃

-45℃～+105℃
