耐油防腐涂料電阻率測定儀是我國中石化石油罐導靜電涂料檢測規范標準管理組為我國執行標準GB/T 16906-1997“石油罐導靜電涂料電阻率測定法”而專門設計制造的規范儀表?，F(xiàn)為了配合執行2008年標準GB50393-2008“鋼質石油儲罐防腐蝕工程技術規范”的需要，把2006年定型的YFT-2006型耐油防腐涂料電阻率測定儀zui高量限從12次方歐姆升級提高到13次方歐姆，
本儀表它采用我國鑒定的G88型數字兆歐表主機經過改造升級，配上符合GB/T 16906-1997技術規范要求的表面電阻率電組成。用于規范我國石油管道、石油罐體表面耐油防腐涂層的電阻率測定。它也適用于其它行業各種導靜電產品、材料、油漆涂層的電阻率測量。本儀表測試電源開路電壓為500V，短路電流0.5mA，表面電阻率量限1×105Ω~2×1013Ω。
本儀表由我國‘石油罐導靜電涂料檢測規范標準管理組’提出與監制，由我國靜電儀表研制設計與直接制造。
一，主要技術性能
1,測試電源:
開路電壓：500V±10%
短路電流：0.5mA
2,表面電阻率測量準確度:
量 程
測 量 范 圍
準 確 度
107Ω
0.01-19.99×107Ω
±10%
108Ω
0.20-19.99×108Ω
109Ω
0.20-19.99×109Ω
1010Ω
0.20-19.99×1010Ω
1011Ω
0.20-19.99×1011Ω
1012Ω
0.20-19.99×1012Ω
±20%
3，測量電結構與常數：
電由距離1cm，長10cm兩條平行導電橡膠，安裝在高緣工程塑料盒上；電常數：10。
二，其它特性
1,三位半液晶顯示器,zui大顯示1999；
2,超量限提示:
超上限時zui高位顯示‘1’,其余后三位不顯示；
低于下限或讀數無效時聲響報警；
3,電池欠壓時顯示欠壓符號；
4,供電由內裝6f22型9V疊層電池一節.約可測量工作1000次以上；
5,工作環境:
溫度0~40°C,相對濕度:20~90%
6,存儲環境:
-15~40°C, 相對濕度:<70%
7,主機外形尺寸:130×70×24mm。
8，電盒外形尺寸：130×80×32mm。
9, 主機重量:200g(包括電池).
10，主機、電盒、防潮箱等總重量約：1kg
三，原 理
本儀表采用平行的兩條電有效長度為10cm，相距為1cm的導電橡膠條固定在高緣工程塑料上，成為電常數為10的表面電阻率測量電，以此電壓到被測量的涂層表面，然后以數字兆歐表原理的主機來測量涂層的表面電阻，并按電常數后以表面電阻率的讀數顯示。
四，操作規程
1,接線:
涂層表面電阻率測量：把儀表的兩條測量線盤出，然后將此兩條線插頭插到電盒的插孔上。
鋼質石油儲罐涂層表面對大地的靜電泄放電阻測量：把儀表的E端黑色接線接到大地，L端紅色接線插頭插到電盒上紅色的插孔上（本測量法在現行標準還沒有明確規定，按本作者認為：對要求導靜電的涂層的靜電泄放是其重要的參數，建議以本YFT-2014型儀表測量結果其合格范圍應大于1×107Ω到小于1×1010Ω）。
2，通過儀表的轉盤開關從‘關’位置向上轉，選擇合適的量程，此時測試電壓輸出,儀表工作，然后把電壓附到被測表面；
3，讀數：等待必要的響應時間（約5秒）就可讀數；如果顯示僅zui高位顯示為‘1’，即表示電阻高出量程，可改為高量程檔測量；若儀表報警,即表示電阻低于量限讀數無效,需改為由低量程檔取數。如果得數不穩定，可把電持平穩并加大壓力再試；讀數以5~10秒取數1~2位就可（緣性的涂料層其電阻率在測量時往往電阻值隨時間而上升，這是化效應引起）。
4，退出：把轉盤開關轉到‘關’位置，本儀表就停止工作；
5, 拆線：儀表停止工作5秒后就可拆線。
6，結束：儀表用畢之后，請將測量線盤好，把儀表和電放到防潮防塵的保管箱內。
五，性能檢查與計量
1,日常檢查：
本儀表使用時當電壓到金屬導體上，此時儀表應報警，讀數應低于0.02×107Ω；當電離開懸空后,本儀表任何檔,尤其zui量程都應數字溢出為‘1’(‘1’表示為∞)，否則說明儀表或電的緣受污染或受潮。電受潮受污染時，用戶可用絲綢抹凈，嚴重時可采用分析純無水酒精抹洗，經過曬干或溫熱電吹風吹干再試。請勿采用會溶解塑料、橡膠的溶劑清洗！
本儀表工作時若無故報警，則屬下述故障：例如電的緣低劣，電池容量不足，被測對象帶電，儀表嚴重受潮，量程開關接觸不良，測試電源故障，輸入端元器件損壞都會以連續聲響報警來警告禁用。
2，儀表的計量檢驗：
本儀表按數字兆歐表的檢驗規程檢驗,但本儀表的電阻讀數應為計量電阻器電阻實際數值的10倍數。
六，維護保養
1，本儀表長期存放時請取出電池,以免電池漏液損壞儀表。
2，當儀表工作時顯示電池電力不足符號,即采用十字螺絲刀卸下儀表后蓋便可更換新電池。
七，儀表成套

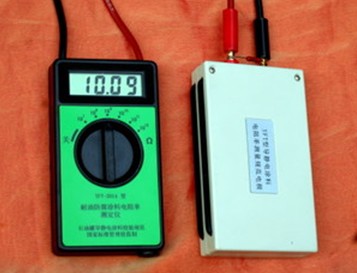

1，主機----------------------------1個
2，電盒--------------------------1個
3，使用說明書----------------------1本
4，防潮箱--------------------------1個
5，合格證明------------------------1張
