價格：電議
所在地：陜西 西安市
型號：JXB
更新時間：2018-12-24
瀏覽次數：1144
公司地址：西安市灞橋區水香路8號
李朝暉(先生) 經理
產品目錄:
執行控制元件
1. BQZB板式球閥型自動補氣裝置 JLK導葉主令位置開關 SZF雙向供水轉閥 2、LSQ全自動濾水器 3、B302-2自動補氣 4、QZB球閥型自動補氣裝置 ZJX-3剪斷銷信號裝置 CJX-KJX-JX剪斷銷信號器 5、3KH-V自動補氣裝置 6、DPW-DYW電磁配壓閥 7、DCF23電磁空氣閥 8、JZF集成制動閥組 9、ZBF22Q小口徑二位二通自保持球閥 10、ZBF22QS二位二通雙動自保持球閥 11、ZBF23QS二位三通雙動自保持球閥 12、ZBF24QS二位四通雙動自保持球閥 13、ZBF22D自保持蝶閥 14、DCF22B二位二通電磁閥 15、SGP集成事故配壓閥 16、CGP插裝式高壓事故配壓閥 17、HCV組合式重錘卸荷閥 18、LBF兩段關閉閥 19、SFD事故配壓分段關閉裝置 20、QHF油源切換閥 21、JXB機械液壓過速保護裝置 22、UXJ磁翻板液位計 23、SLX示流信號器 25、ZLB主令控制變送器 26、DWG導葉位置開關 27、JTK記憶型可調整液位開關 28、YKJ浮球液位控制器 YXQ油流信號器 JLC型主令控制器
2. 自動化監測元件.儀表
1、PTS11壓力變送器 PSP10壓力開關 ZKZ-2T/3T轉速監控裝置 2、ZKZ-3A/T齒盤殘壓轉速監控裝置 3、ZKZ-4可編程轉速監控裝置 4、ZKZ-5雙PLC冗余轉速監控裝置5、ZJS雙通道振動擺度監測裝置 6、ZJS-4四通道振動擺度監測裝置 7、DEV多通道振動擺度監測裝置 8、ZWJ軸位移監測裝置9、RDJ-P機組蠕動監測裝置 10、ZDL-M軸電流監測裝置 11、ZDL-P可編程軸電流監測裝置 12、XPT133壓力變送器 13、XPT135液位變送器 14、XPT137差壓變送器 15、ZYB壓力變送控制器 16、 SYM水壓脈動監測裝置 17、WKD液位變送控制器 18、MSL磁線液位位移變送控制器 19、ZWB智能溫度變送控制器 20、WYS-2-W位移變送控制器 21、WYS-G角度控制變送器 22、YHX油混水信號器 23\YHS-2油混水監測裝置 24、YHS-3一體式油混水檢測控制器 25、TCS-K熱導式流量開關 26、TCS-Z熱導式流量變送器 27、DYK導葉開度儀28、JDS剪斷銷信號裝置 29、LJZ-2差壓流量監控裝置 30、LSX流量水頭監測儀 31、DSJ多功能水力參數監測裝置 32、SWJ水位監測儀33、SWJ-3水位-水頭監測裝置 34、WP-C溫度監測儀 35、WP-D溫度巡檢儀 ZUX液位信號計
3.輔機控制裝置
1、YZK油壓罐自動控制裝置 2、PSK排水泵自動控制裝置 3、KJK空壓機自動控制裝置 4、HDK火災報警自動控制裝置 5、WSS機組測溫制動柜

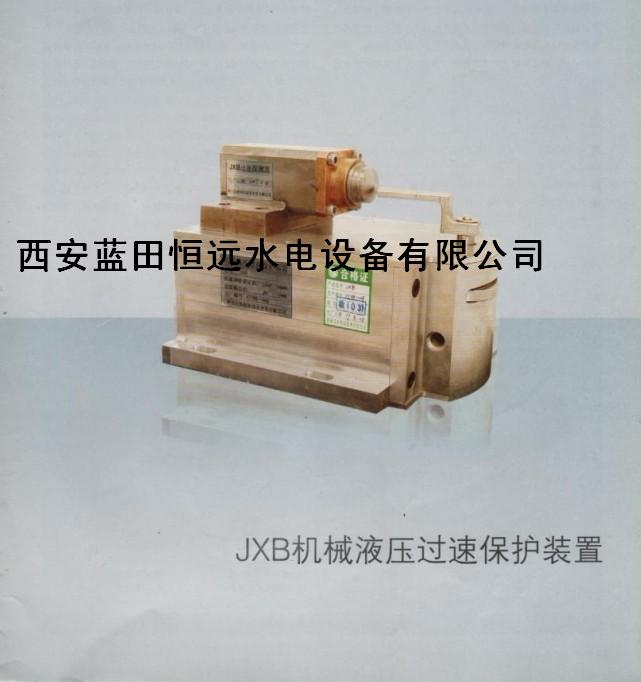

一、JXB機械液壓過速保護裝置是融合國外同類產品的優點，結合水電站實際情況優化設計、開發的高新技術產品。它主要由過速探測器、過速保護器組成，是大型旋轉設備的純機械無源過速保護裝置，可用作水輪發電機組的過速保護。當水輪發電機組轉速升高到過速保護設定值，而此時水電站轉速信號裝置或電源系統以及調速系統等發生故障，無法實現水輪發電機組的調速和停機，JXB機械液壓過速保護裝置可利用油壓裝置油壓切換油路，通過液壓系統關閉軸流、混流、貫流式水輪發電機組的導葉機構或沖擊式水輪發電機組的折向器，實現機組停機，防止機組發生飛逸事故，確保水輪發電機的安全運行。
二、特點
■ 純機械液壓操作，有機械過速信號輸出供計算機監控用。
■ 體積小安裝調整方便。
■ 結構簡單，精度高、穩定性好，動作可靠。
■ 可與齒盤測速、事故配壓閥、分段關閉閥及調速器等組成機組的測速保護系統
三、技術參數
■ 水輪機組類型 軸流式、混流式、貫流式、沖擊式機組
■ 主軸直徑范圍 100~2500mm
■ 額定轉速范圍 50~2500rpm
■ 動作轉速范圍 70~5000rpm
■ 主軸旋轉方向 順時針/逆時針
■ 連接方式 ф10卡套式管接頭(配外徑為10mm銅管或不銹鋼管)
■ 接點型式 AC220V DC220V 0.
四、工作原理
圖一中1為過速探測器，2為過速保護器。過速探測器的主要組件有離心塊和彈簧；過速保護器的主要組件有機械液壓閥、脫扣器和機械位置開關（指示過速探測器動作情況）。

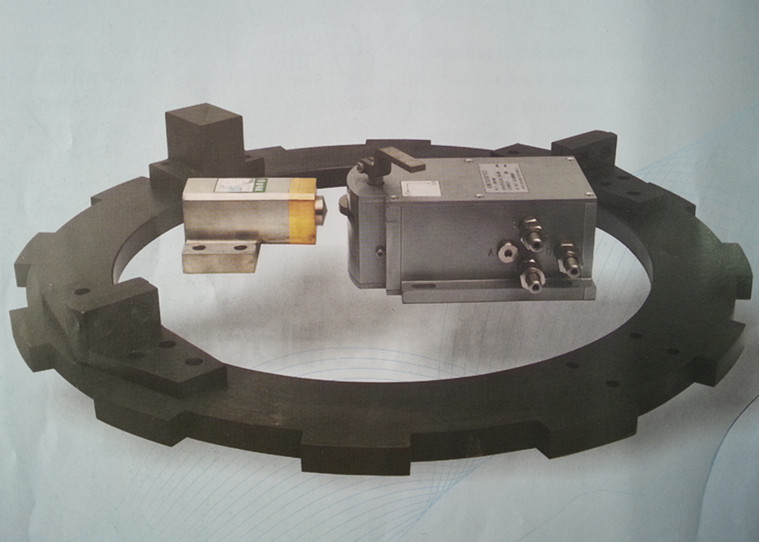

JXB機械液壓過速保護裝置可由兩個分瓣圓環法蘭環抱裝在水機主軸上（如圖一所示）。當水輪發電機組正常運行時，機組轉動對過速探測器1上離心塊3所產生的離心力不足以克服其彈簧的彈力，離心塊3靜止不動，過速保護裝置處于正常狀態，機械液壓閥8未切換。
隨著機組轉速升高，過速探測器1上的離心塊3隨機組轉動所產生的離心力增加，當離心塊3的離心力大于彈簧彈力時，離心塊3沿徑向向外滑動。當機組轉速升高到過速保護設定值時，離心塊3觸動棘輪4，被棘輪4限位的軸5鎖扣解開，軸5在彈簧的作用下旋轉并帶動凸輪6旋轉，凸輪6帶動機械液壓閥8的活塞7，機械液壓閥8切換油路，同時過速機械位置開關9動作，輸出一組反映機組過速信號供計算機監控用。機械液壓閥8切換油路經由事故配壓分段關閉閥（軸流、混流、貫流機組）或液動配壓閥（沖擊式機組）液壓放大，迅速關閉軸流、混流、貫流式機組導葉接力器或沖擊式機組折向器，實現機組停機，防止飛逸事故發生。
機組停機排除故障后，應手動將過速保護器棘輪復位，以備下次機組投入運行時使用。
