產品說明
產品名稱:
混凝土切片機 ,切片機, 混凝土切片機價格
|
產 品 說 明
|
|

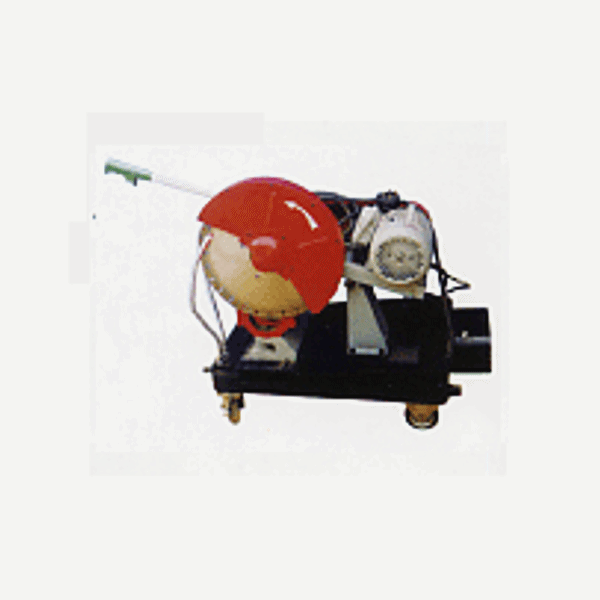

HQP-100型混凝土切片機
切片機構造及原理
1、切片機的構造:主要由回彈單相串機電動、減速箱、磨頭主體、立柱、絲杠、升降手柄及度盤以及底盤,夾具,地腳螺釘等三大部分組成,該機混凝土芯樣裝夾方便,精度高,磨削質量好,操作簡單,安全可靠。
2、工作原理:本機是依靠裝有金剛石刃具的平面磨頭,在告訴轉速的情況下實現混凝土芯樣的端面磨削目的,該機采用圓立柱導軌和絲杠升降手動給進方式,保證了磨頭工作平穩,可靠。
切片機使用方法:
1、根據芯樣直徑選擇相應的夾具,牢固地卡在小圓立柱上。
2、松開主體禁固螺栓,轉動絲杠升降手柄,選擇要求的尺寸,鎖緊度盤。
3、開啟進水咀閥門通水,放好防濺水罩并閉合電源開關,使磨頭旋轉。
4、手扶主體慢慢接近芯樣,開始削磨,往復數次。
5、松開小圓立柱,夾具的元寶螺釘,反向安裝片牢,重復2、3、4步驟,直至芯樣端面符合要求為止。
操作規程
1、接通電源及水源。
2、根據芯樣直徑選擇相應的夾具,將芯樣夾緊并轉到底盤中心位置后將夾具索緊。
3、松開上、下索緊手輪,轉動升降手輪,當磨輪端面距芯樣端面1mm時停止。然后索緊上索緊手柄,開啟進水嘴閥門通水,并閉合電源開關,使磨輪轉動,然后逆時針轉動手輪,并同時順時針轉動微動手輪使磨頭下降。當磨輪端面接觸試樣端面時擺動磨頭進行磨削,直至磨平試樣端面。
4、磨削完畢,關閉電源及水嘴閥并逆時針轉動微動手輪,使其處于上限位置。
5、松開夾具索緊手柄,將夾具同試樣一同取下并反向安裝,重復2、3、4步動作磨削另一端面。直至芯樣端面符合要求為止。
6、切片機用后關閉電源,擦試干凈機器。
技術參數:
1、鋸切試件直徑:Φ50 75 100mm
2、鋸切試件長度:47.5-205mm
3、主軸轉速:2300r/min
4、電機額定功率:2.2KW
5、鋸片直徑:400mm
重量:0.6T
冷卻裝置:接自來水冷卻
|
|
