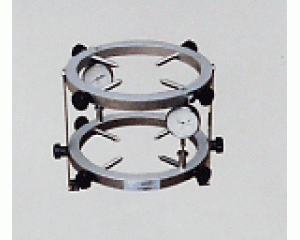

混凝土彈性模量測定儀

滄州鑫華隆儀器儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：河北滄州市

型號：

更新時間：2019-09-12

瀏覽次數：1770

公司地址：河北滄州

13643267101 石玉潔(女士) 經理

點擊查看聯系電話在線詢價

產品簡介

混凝土彈性模量測定儀主要用于測定混凝土棱柱體或圓柱體試件的靜力受壓彈性模量。

公司簡介

滄州鑫華隆試驗儀器廠始建于一九九五年（前身為國營機械廠，始建于1976年），是專業化生產建筑防水材料系列、土工合成材料系列，建筑節能材料系列、高速、公路、鐵路、以及水利測試儀器等方面的生產企業，并與實力雄厚的天津科技大學通力合作，共謀發展。集科研開發、加工制造、經營經銷于一體的高新技術企業。，是目前國內生產公路試驗儀器、建筑試驗儀器的重點骨干企業。在國內具有較高的知名度，本廠設備一流，檢測手段完善，技術力量雄厚。產品嚴格按照，國家標準設計生產，多次在國家重點工程中標。我廠現有員工230余人，其中大專以上技術人員58人，自1995年起，我廠開始生產銷售公路建筑儀器，經過十多年的努力，我廠產品不斷更新。

展開

產品說明

一、混凝土彈性模量測定儀產品特點

混凝土彈性模量測定儀主要用于測定混凝土棱柱體或圓柱體試件的靜力受壓彈性模量。
屬機械接觸式位移計。儀器通過配合各種試驗機來測量混凝土試件在受壓（或受拉）時的位移或應變，并且通過計算可獲得試件的彈性模量，從而獲得試件在受壓（或受拉）時的某些機械力學性能及指標。

二、混凝土彈性模量測定儀適用范圍

具有重量輕、結構緊湊、讀數清晰、耐腐蝕等優點，是混凝土材料試驗中的一種機械測量儀器。現已被廣泛應用于各二業系統，各科研、工程、大專院校等單位的位移或應變的測量分析與控制。

三、混凝土彈性模量測定儀工作原理：

結構圖中可以看出，當測試儀上、下刀口緊卡在被測試件上時，在被測試件受力所產生的軸向位移后，使活動的刀口繞中點轉動，從而在量表上反映出軸向位移數值。然后通過獲取該試件材料的彈性模量。

四、混凝土彈性模量測定儀使用方法：

      1、先根據試件尺寸，調整好兩下刀口距離。
          若試件尺寸為100×100時，應先將固緊螺母（13）擰緊，把右連接扳（12）與兩只25mm長的定位套（14）調換位置（即將連接扳放在兩只定位套的里面），然后將固緊螺母擰緊。
          若試件尺寸為125×125時，應將固緊螺母擰松，把右連接扳放在兩只25mm定位套中間，然后把固緊螺母擰緊。
          若試件尺寸為150×150時，側將右連接扳放在兩只25mm定位套的外邊即可，如結構示意圖所示。
       2、在左、右基座（17）（19）上，裝好左、右標尺（2）、（7），并將緊定螺釘擰緊，固定好標尺。
       3、調整上刀口位置，使上、下刀口（6）（11）間距等于所需距值，然后將固緊螺釘（5）擰緊。
      4、將兩只配用量表（1）、（8）左右編號后分別裝在左，右基座上，位置按觸，
      5、雙手握住左、右連接扳（16）（12）均勻地壓縮的位置上，如兼彈簧夾緊力不夠，可轉動調節螺母（21）調整彈簧壓力。
       6、在測壓縮變形時，儀器在夾持試件后，將定位螺釘（9）下旋離開下刀口底面〉7mm（做完試驗后再復位，使下刀口底面成水平位置）
    在測拉伸變形時，側不需要將定位螺釘下旋，仍保持下刀底面成水平位置接觸。
       7、為了增強上刀口的夾緊力也可通過手輪（4）調整
       8、試件在標距范圍內的壓縮量取兩表數值的平均值進行計算。

五、TM-Ⅱ型混凝土彈性模量測定儀主要技術指標：

      1、試件尺寸（mm）：100×100,125×125,150×150
      2、標距尺寸范圍：70-150mm
      3、量表精度主要求:
        千分表量程：0-1mm 分度值：0.01mm 精度等級：1級
         百分表量程：0-3mm 分度值：0.1mm 精度等級：1級

六、TM-Ⅱ型混凝土彈性模量測定儀注意事項：

       1、儀器使用時須小心，輕拿輕放；
       2、做完試驗后，應先卸下調整夾緊架；
       3、試件如需做破壞性試驗時，必須先將儀器卸離試件，才能進行破壞試驗；
       4、基座中的活動下刀口，出廠時已調好，用戶不得隨便調整。
        5、使用時，被測試件的變形量不得超過量表的zui大量程，以免損壞量表；
        6、量表測頭及上、下刀口要呆持清潔，使用后擦凈，涂油放入盒內。
